一、总说明

1. 编制依据与目的：根据住房和城乡建设部相关通知编制，依据《火灾自动报警系统设计规范》《自动喷水灭火系统设计规范》等标准，旨在帮助设计、审图及施工人员正确理解修订后规范的要求，突出重点与变化内容。
2. 适用范围：适用于新建、扩建和改建的建（构）筑物中火灾自动报警系统的设计，不适用于生产和贮存火药、炸药等场所。
3. 编制方式：按规范章节顺序编排，结合条文说明和 “提示” 解析内容，采用示意图、系统图等形式，重点内容用红色标注，部分内容因篇幅省略或摘录。

二、系统设计基本规定

（一）系统构成与形式

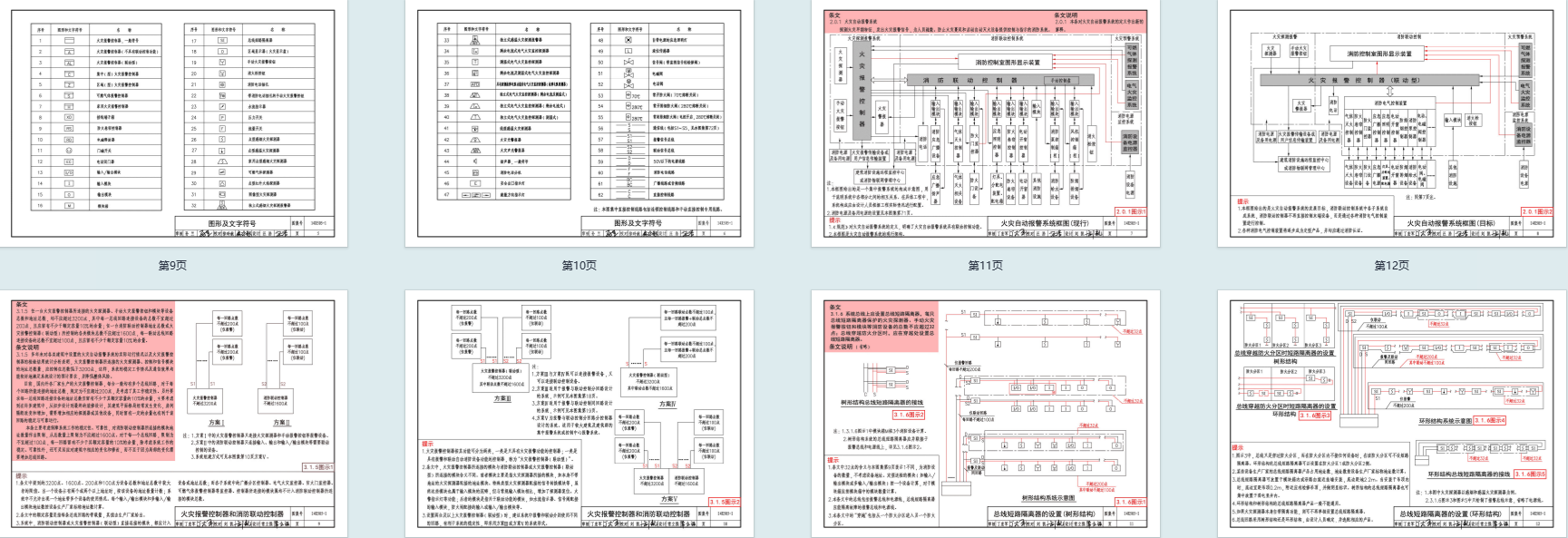

1. 系统框图：
   • 现行架构：由火灾探测报警、消防联动控制、火灾预警等子系统组成，包含火灾探测器、报警控制器、联动控制器等设备，可与建筑消防设施远程监控中心联动。
   • 目标架构：消防联动控制系统中各子系统自成体系，通过消防电气控制装置实现控制，减少联动控制器直接控制末端设备。
2. 系统形式选择：
   • 区域报警系统：适用于仅需报警、无需联动自动消防设备的场所，由火灾探测器、报警控制器等组成，可设区域显示器。
   • 集中报警系统：适用于需报警且联动设备的场所，设消防控制室，包含火灾报警控制器、联动控制器等设备。
   • 控制中心报警系统：适用于多消防控制室或多集中报警系统的场所，确定主消防控制室，实现信息互通但不互相控制。

（二）设备配置与参数

• 控制器容量：火灾报警控制器连接设备总数≤3200 点，每一总线回路≤200 点（留 10% 余量）；消防联动控制器控制模块总数≤1600 点，每一联动回路≤100 点（留 10% 余量）。
• 总线短路隔离器：每只保护设备≤32 点，穿越防火分区时需设置，支持树形或环形结构。
• 消防控制室：需设置火灾报警控制器、联动控制器、图形显示装置等设备，设备布置满足操作距离（单列≥1.5m，双列≥2m）、维修距离（≥1m）等要求，送回风管穿墙处设防火阀。

三、消防联动控制设计

（一）主要联动与连锁控制

1. 联动触发信号：多采用两个独立报警触发装置的 “与” 逻辑组合，如湿式系统由压力开关 + 探测器 / 手动按钮信号启动喷淋泵。
2. 连锁控制：不依赖火灾自动报警系统，如压力开关直接启动喷淋泵、排烟防火阀关闭联动风机停止。

（二）各系统联动控制

• 自动喷水灭火系统：湿式 / 干式系统由压力开关直接启泵，预作用系统由烟感 + 手动按钮信号开启预作用阀组。
• 消火栓系统：由消火栓按钮 + 探测器信号联动启泵，低压压力开关、流量开关可直接连锁启泵。
• 气体灭火系统：由专用控制器控制，首次报警启动防护区警报器，二次报警关闭通风设备并启动灭火装置。
• 防排烟系统：加压送风口由防火分区内探测器信号开启，排烟口由防烟分区内探测器信号开启，联动启动风机。
• 防火门监控系统：常开防火门由防火分区内探测器信号联动关闭，状态信号反馈至监控器。
• 应急广播与警报系统：确认火灾后启动全楼警报器和应急广播，广播分区宜按防火分区划分。
• 应急照明系统：集中控制型由应急照明控制器联动，按火灾区域顺序启动全楼应急照明。
