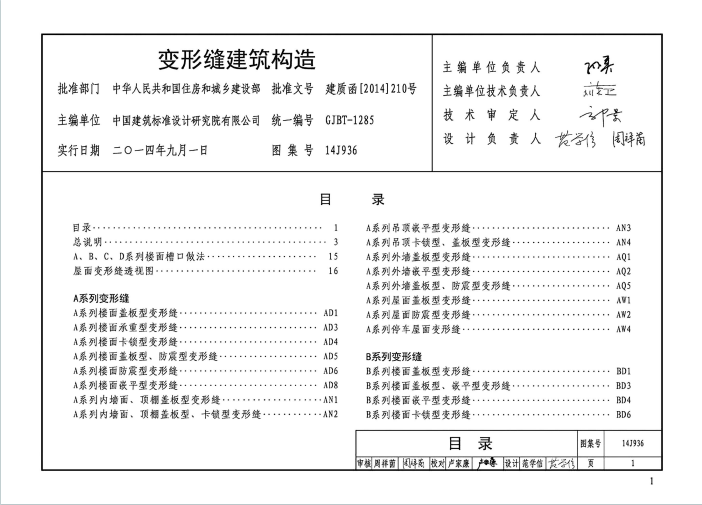

一、总说明

1. 编制依据：根据住房和城乡建设部相关通知编制，设计依据包括《建筑变形缝装置》《建筑设计防火规范》《混凝土结构设计规范》等多项国家及行业标准，当依据的标准规范修订或有新规范发布时，需复核图集内容后选用。
2. 适用范围：适用于抗震设防烈度≤9 度地区的新建、改建、扩建民用与工业建筑，涉及缝宽 25-500mm、伸缩量 ±25-±250mm 的建筑变形缝，涵盖伸缩缝、沉降缝和防震缝。
3. 内容与分类：包含 A、B、C、D 四个系列变形缝装置，涉及楼面、内墙面、顶棚、外墙、屋面（含停车屋面）等部位，按构造形式分为盖板型、卡锁型、嵌平型、承重型、防震型等。

二、变形缝装置设计与构造

（一）基本规定

• 定义：建筑变形缝是建筑物因温度变化、地基不均匀沉降、地震等产生变形而设置的构造缝；变形缝装置由金属盖板、基座、滑杆、橡胶条等组成，需满足伸缩、沉降、防震功能。
• 材料要求：金属材料（铝合金、不锈钢等）需符合相应材质标准，橡胶条采用三元乙丙等耐老化材料，防火带采用不燃材料（如硅酸铝纤维），止水带需防水密封。

（二）分系列构造

1. A 系列：
   • 楼面变形缝：包括盖板型、承重型、卡锁型、防震型等，如 AD1 型盖板型适用于活荷载≤3.0kN/m²，AD3 型承重型可承受车辆荷载，节点设计含槽口配筋、止水带及防火带。
   • 内墙面与顶棚：AN1 型盖板型、AN3 型卡锁型，注重与装饰层平整衔接，设置阻火带满足防火要求。
   • 外墙与屋面：AQ1 型盖板型、AW1 型屋面防震型，需考虑防水、保温及抗风压，屋面节点含止水带和排水构造。
2. B 系列：
   • 楼面：BD1 型盖板型、BD6 型卡锁型，构造强调密封与伸缩灵活性，防震型（BD7）增设弹簧复位装置。
   • 外墙与屋面：BO1 型盖板型、BW1 型屋面型，适配不同饰面材料，节点处理保温层连续性。
3. C 系列：
   • 楼面与墙面：CD1 型盖板型、CN1 型顶棚卡锁型，金属构件厚度增加，适用于重载场景，如停车库。
   • 外墙与屋面：CQ1 型盖板防震型、CW1 型屋面型，注重抗震设防与防水一体化。
4. D 系列：
   • 通用构造：DD1 型楼面盖板型、DN1 型内墙面型，采用模块化设计，适配多种建筑装饰风格，防震型（DD6）通过弹性组件吸收地震能量。

三、特殊功能设计

1. 防火要求：变形缝处设置阻火带，材料耐火极限符合建筑防火等级，如楼板处阻火带耐火极限≥1.5h，墙体处≥1.0h。
2. 防水构造：屋面及外墙变形缝设止水带（三元乙丙卷材），节点采用上搭下接方式，确保水密性；楼面缝结合排水坡度设置泄水孔。
3. 抗震措施：防震型变形缝装置通过弹簧、滑杆等组件允许较大位移，地震后可复位，适用于高烈度抗震地区。
4. 承重设计：承重型变形缝（如 AD3、CD9）采用加厚金属构件，可承受汽车、设备等荷载，活荷载≤4.0kN/m²。
