一、总说明

1. 编制依据与目的：根据住房和城乡建设部相关通知编制，依据《火灾自动报警系统施工及验收标准》《火灾自动报警系统设计规范》等标准，旨在帮助施工、检测、验收及维护人员理解修订后标准的要求，规范火灾自动报警系统的施工与验收流程。
2. 适用范围：适用于建（构）筑物中火灾自动报警系统的施工、检测、验收及运行维护，不适用于火药、炸药等危险场所。

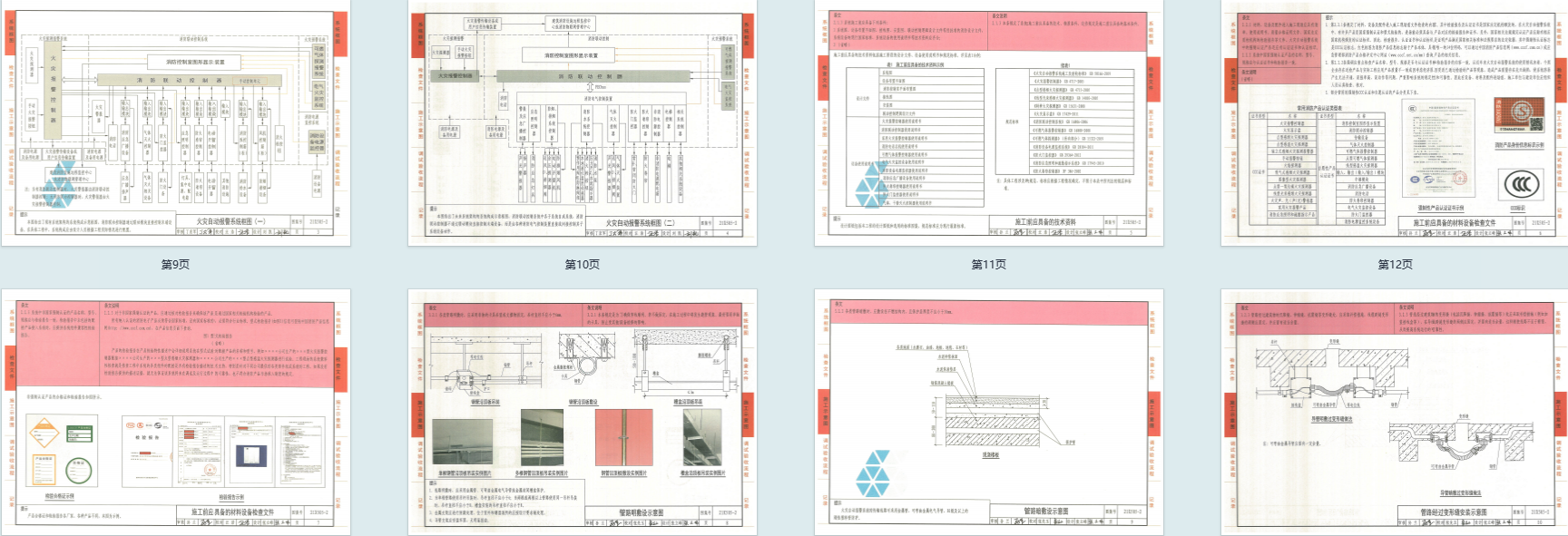

3. 编制原则：按规范章节顺序编排，结合条文说明和 “提示” 解析重点内容，采用框图、施工图、流程图等形式，部分内容因篇幅省略并注明。

二、施工准备与基础要求

（一）技术资料与材料检查

• 施工前技术资料：需具备设计文件（系统图、平面图等）、设备使用说明书、相关规范标准（如《火灾自动报警系统设计规范》）等。
• 材料设备检查：进场材料、设备及配件需提供清单、质量合格证明、检验报告等，强制认证产品需有认证证书和标识，确保产品名称、型号与证书一致。

（二）管路施工要求

• 明敷与暗敷：明敷管路需用单独卡具固定，吊杆直径≥6mm（多管≥8mm）；暗敷需埋设在不燃结构内，保护层厚度≥30mm。
• 特殊部位处理：
  • 穿越变形缝处需采取补偿措施，线缆两侧固定并留余量。
  • 多尘或潮湿场所的管路管口及连接处需密封处理。
  • 电缆槽盒穿楼板、穿墙时需做防火封堵，采用防火板、阻火包等材料，确保严密性。

三、设备安装规范

（一）控制与显示设备

• 安装要求：安装牢固，轻质墙上需加固；落地安装时底边距地 100-200mm；引入线缆需整齐固定，芯线端部标明编号，端子板每个接线端接线不超过 2 根，线缆留≥200mm 余量。

（二）火灾探测器

• 点型探测器：距墙壁、梁边≥0.5m，周围 0.5m 内无遮挡物；距空调送风口≥1.5m，多孔送风顶棚孔口≥0.5m；倾斜安装时倾角≤45°。
• 线型光束感烟探测器：光束轴线至顶棚 0.3-1.0m，发射器与接收器间距≤100m，相邻组水平距离≤14m，避免日光直射。
• 线型感温探测器：接触式布置，固定装置间距≤2m；缆式探测器需连续无接头，弯曲半径≥0.2m。
• 管路采样式吸气感烟探测器：采样管总长≤200m，单管≤100m，采样孔总数≤100 个（单管≤25 个），垂直采样时每 2℃温差或 3m 设一个采样孔。

（三）其他设备

• 手动报警按钮、消火栓按钮：安装在明显位置，底边距地 1.3-1.5m，连接导线留≥150mm 余量。
• 模块箱：同一报警区域的模块宜集中安装在金属箱内，远离配电柜，安装牢固并防潮、防腐蚀。
• 消防电话与广播：电话分机、插孔底边距地 1.3-1.5m；广播扬声器在走道内安装时，距末端≤12.5m，壁挂安装时底边距地＞2.2m。
