一、总说明

1. 编制依据：根据住房和城乡建设部相关通知编制，设计依据包括《民用建筑热工设计规范》《严寒和寒冷地区居住建筑节能设计标准》《公共建筑节能设计标准》等多项国家及行业标准，当依据的标准规范修订或有新规范发布时，需复核图集内容后选用。
2. 适用范围：适用于民用建筑及工业建筑的普通外门窗。

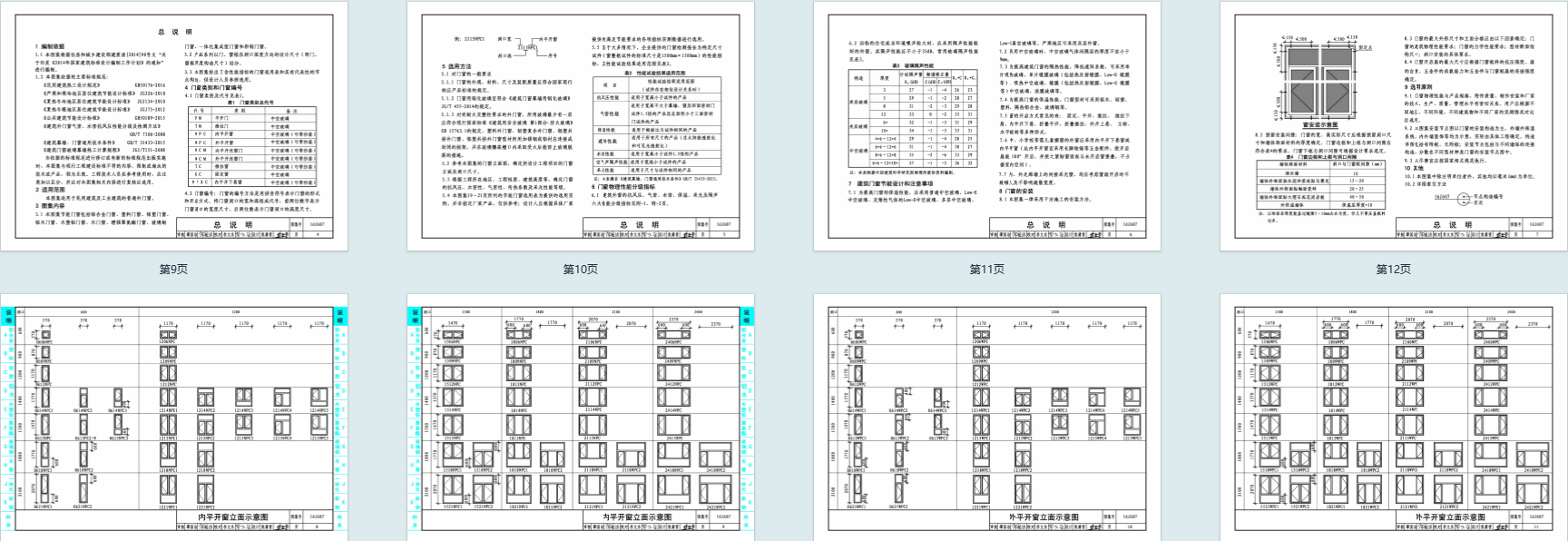

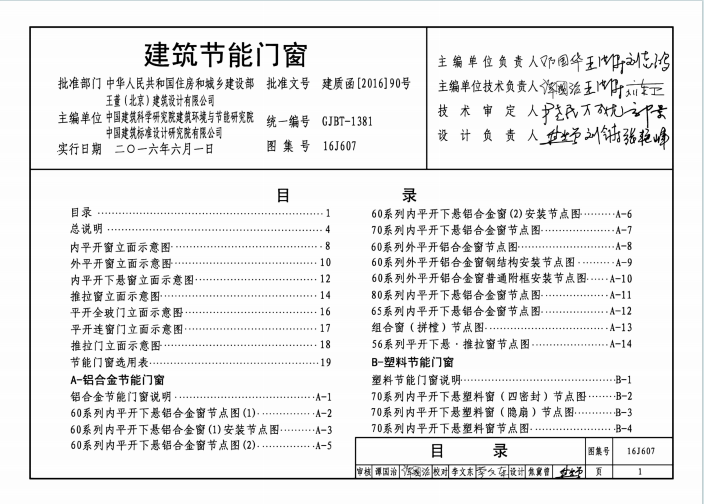

3. 内容与分类：涵盖铝合金、塑料、铝塑、铝木、木塑铝、玻纤增强聚氨酯、玻璃钢、木、彩钢等九类节能门窗，以及外卷帘遮阳一体化集成型节能门窗，包含立面示意图、选用表、构造节点及安装详图等。
4. 门窗编号与选用：门窗编号由拼音符号表示形式和开启方式，结合洞口宽高尺寸组成；选用时需考虑抗风压、水密性、气密性、传热系数等性能指标，参考图集提供的选用表及厂家实测数据。

二、各类节能门窗设计

（一）铝合金节能门窗

• 类型：包括 60 系列内平开下悬窗、70 系列内平开下悬窗、60 系列外平开窗等，涵盖不同开启方式及组合形式。
• 构造：采用断热铝型材（硬质塑料隔热条式或注胶式），主型材壁厚外门≥2.0mm、外窗≥1.4mm；玻璃选用中空玻璃（如 5Low-E+16A+5），密封材料适配型材特点，防雷连接符合规范。
• 性能：抗风压性能可达 9 级，气密性能 8 级，传热系数根据型号不同约 1.5-2.6W/(m²・K)。

（二）塑料节能门窗

• 类型：70 系列内平开下悬窗（四密封、隐扇）、65 系列内平开下悬窗、195 系列单框双层塑料窗等。
• 构造：PVC-U 型材内腔加增强型钢，焊接加工，采用多密封设计；玻璃为中空或三玻两腔，密封胶条符合相关标准。
• 性能：水密性 3-4 级，气密性 6-8 级，传热系数 1.2-3.0W/(m²・K)，适用于多种气候区。

（三）铝塑复合节能门窗

• 类型：60 系列外平开铝塑复合窗等，型材由铝合金与 PVC-U 塑料通过机械咬合复合而成。
• 构造：铝塑复合型材抗剪、抗拉性能符合标准，玻璃选用 Low-E 中空玻璃，安装采用镀锌连接件与墙体固定。
• 性能：抗风压 5 级，气密性能 8 级，传热系数 1.9-2.1W/(m²・K)。

（四）铝木复合节能门窗

• 类型：68 系列内平开下悬铝木复合窗、84 系列铝塑木复合窗、209 系列提升推拉铝塑木复合门等。
• 构造：室外侧为铝合金，室内侧为实木或薄皮，通过连接件组合，保温性能优异，三道密封设计。
• 性能：传热系数 1.0-3.0W/(m²・K)，隔声性能 3 级以上，适用于对装饰性和节能要求高的建筑。

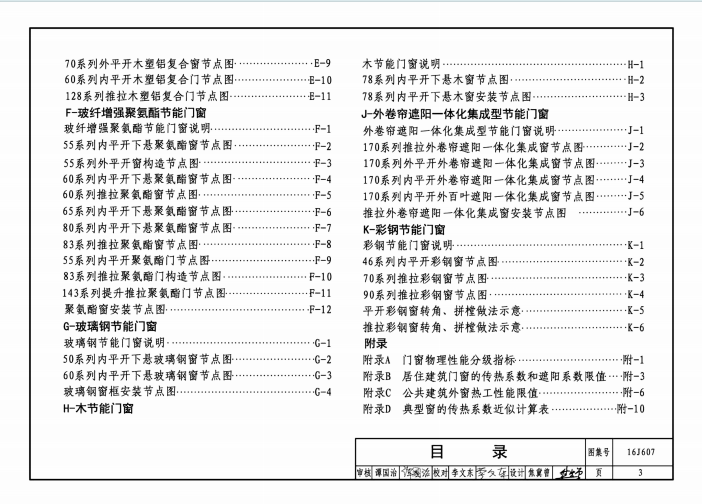

（五）其他类型节能门窗

• 木塑铝复合门窗：结合木塑装饰性与铝合金耐久性，60 系列内平开下悬窗传热系数 1.7-2.6W/(m²・K)。
• 玻纤增强聚氨酯门窗：力学强度高，80 系列内平开下悬窗传热系数低至 0.9-1.0W/(m²・K)，耐候性好。
• 玻璃钢门窗：50/60 系列内平开下悬窗，横向弯曲强度≥50MPa，传热系数 2.1-2.3W/(m²・K)。
