15K606《建筑防烟排烟系统技术标准图示》百度网盘PDF电子版下载

《15K606 建筑防烟排烟系统技术标准图示.pdf》是依据《建筑防烟排烟系统技术标准》GB 51251-2017 编制的图示文件,由中华人民共和国住房和城乡建设部批准,中南建筑与工程设计顾问有限公司、上海建筑设计研究院有限公司主编,于 2015 年 6 月 1 日实行,统一编号 GJBT-1332。

该图集内容丰富,主要包括以下方面:

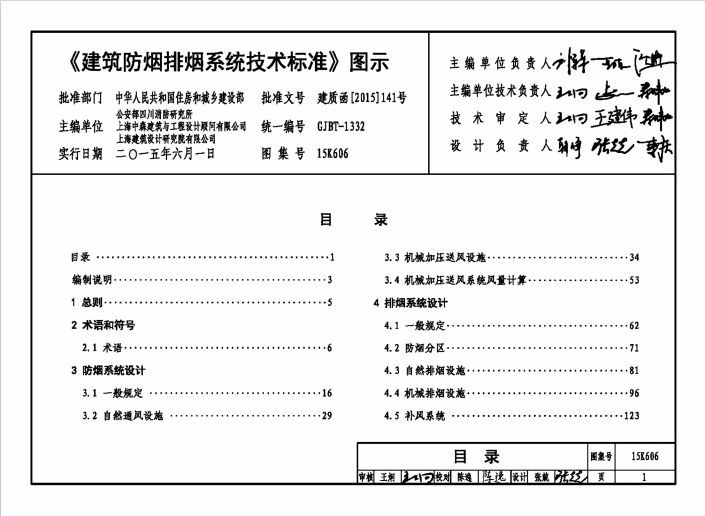

  • 基本信息:明确了批准部门、主编单位、实行日期、批准文号、图集号等基础信息,以及主编单位负责人、技术负责人等人员信息。
  • 编制相关:说明了编制依据,以住房和城乡建设部相关文件及《建筑防烟排烟系统技术标准》等为依据;明确了通用范围,供建筑设计、施工、监理等相关人员使用;阐述了编制原则,将标准主要条文以图示、注释形式呈现,便于理解;介绍了编制方式,按标准条文顺序编排,对正文引用、图示表达等做出规定;还说明了编制内容,着重对防烟系统设计、排烟系统设计等章节进行图示和注释,并包含附录内容。
  • 具体系统设计
    • 防烟系统:包括一般规定,明确防烟系统设计需考虑建筑高度等因素,对不同高度建筑的防烟楼梯间等采用的系统类型做出规定;自然通风设施,规定了采用自然通风的封闭楼梯间等的可开启外窗或开口设置要求;机械加压送风设施,涉及系统设置、风机、风口、风管等的设计规定;还包括机械加压送风系统风量计算,明确设计风量要求及相关计算公式等。
    • 排烟系统:包含一般规定,要求优先采用自然排烟系统,同一防烟分区采用同一种排烟方式等;防烟分区,规定了划分方式及最大允许面积等;自然排烟设施,对自然排烟窗(口)的面积、数量、位置等做出要求;机械排烟设施,涉及系统设置、风机、风管、排烟口等的设计;补风系统,明确设置条件、补风量等;还有排烟系统设计计算,包括设计风量、储烟仓厚度等的计算。
  • 系统控制:分别对防烟系统和排烟系统的控制方式、联动要求等做出规定,如机械加压送风系统与火灾自动报警系统联动,排烟风机的启动方式等。

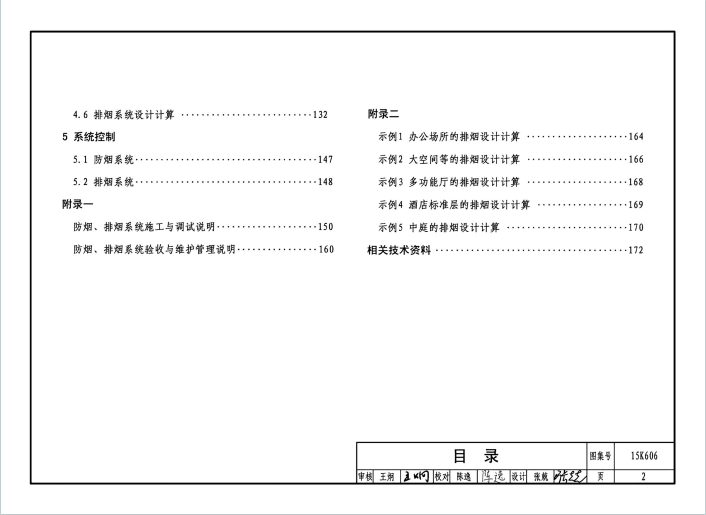

  • 附录:包含防烟、排烟系统施工与调试说明,规定了施工要求、调试内容等;防烟、排烟系统验收与维护管理说明,明确了验收标准、维护管理职责等;还给出了多个场所的排烟设计计算示例,如办公场所、大空间等,以及相关技术资料。
资源下载
下载价格8.00
本站资源来源于用户上传,版权归原作者所有,本站只收取管理维护费用,若您的权益受到侵害,请尽快 发起投诉
大小:76.09MB
格式:pdf
版权:仅供学习,请勿商用
解压密码:www.bimzyw.com
