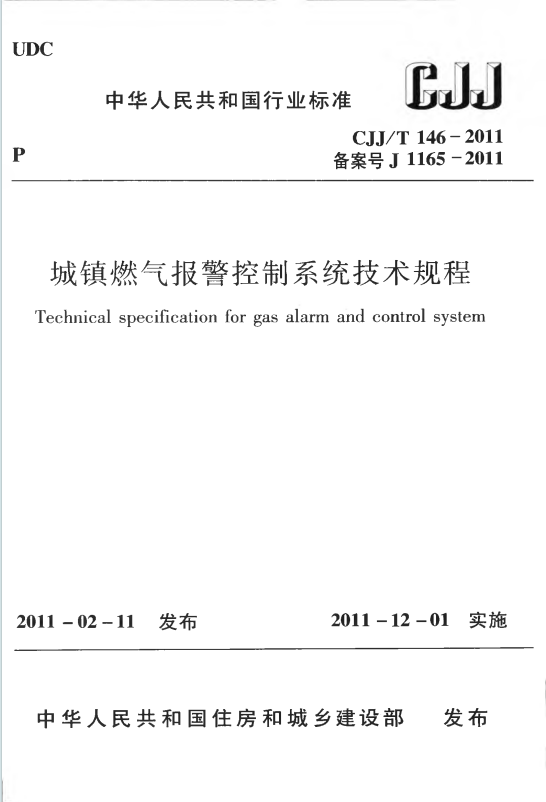

CJJT146-2011《城镇燃气报警控制系统技术规程》百度网盘PDF下载

1. 系统组成与分类

• 组成：由可燃气体探测器、不完全燃烧探测器、报警控制器、紧急切断装置、排气装置等组成。
• 分类：分为集中燃气报警控制系统（由点型探测器、控制器、切断阀等组成）和独立燃气报警控制系统（由独立式探测器、切断阀等组成）。

2. 设计要求

• 设备选型：根据燃气种类（如天然气、液化石油气、人工煤气）选择相应探测器，如天然气场所选甲烷探测器，人工煤气场所宜选一氧化碳探测器。
• 设置场所：居住建筑、商业和工业企业用气场所按规定设置，如居住建筑暗厨房、商业用气场所等需设置探测器。
• 安装参数：探测器与释放源的水平距离、距地面或顶棚的距离等根据燃气相对密度确定，如液化石油气探测器距地面不高于 0.3m，天然气探测器距顶棚小于 0.3m。
• 寿命规定：可燃气体探测器在居住建筑使用年限为 5 年，商业和工业企业为 3 年；紧急切断阀为 10 年。

3. 安装要点

• 独立系统安装：探测器安装牢固，导线敷设在导管或线槽内，避免接头和扭结。
• 集中系统布线：单独布线，不同电压等级线路不混布，导线截面满足要求，防爆区布线符合相关规范。
• 设备安装：报警控制器底边距地面 1.3-1.5m，探测器调试前妥善保管，紧急切断阀安装符合说明书要求，系统接地电阻小于 4Ω。
• 调试内容：包括控制器功能试验、探测器报警动作值测试、切断阀联动试验、备用电源转换试验等。

4. 验收流程

• 验收组织：建设单位组织安装、设计、监理等单位验收，不合格不得投入使用。
• 验收内容：检查布线、技术文件、探测器功能、控制器性能、备用电源容量等，居住建筑探测器全部检验，商业和工业企业按 20% 抽检。
• 验收记录：填写安装过程检查记录、调试记录、工程质量控制资料等。

5. 使用与维护

• 管理要求：由专人负责，不得私自改装、停用系统，启用时需具备竣工图、操作规程等文件。
• 定期检查：探测器和切断阀不得超期使用，商业和工业企业探测器每年检查 1 次，居住建筑每 3 年检查 1 次，紧急切断阀每半年手动开闭一次。
• 维护记录：日常维护填写检查表，包括控制器、报警设备、联动设备运行情况及处理记录。
