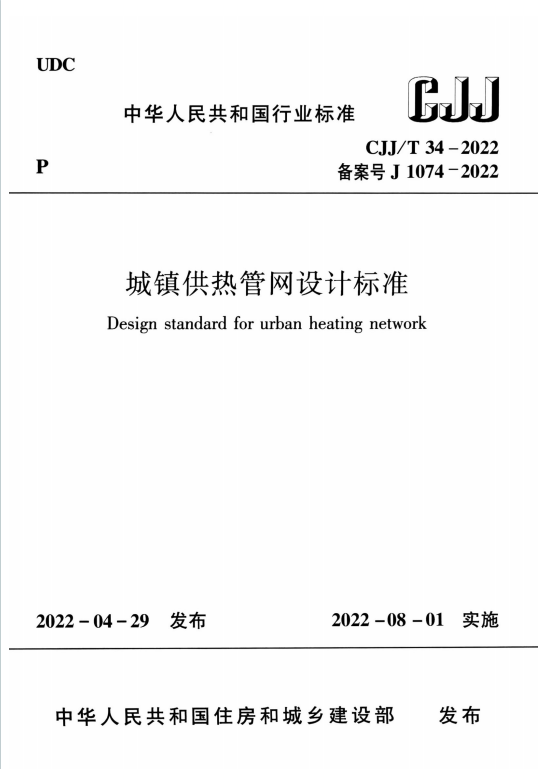

中华人民共和国行业标准《城镇供热管网设计标准》（CJJ/T 34 – 2022），2022 年 4 月 29 日发布，2022 年 8 月 1 日实施，由北京市煤气热力工程设计院有限公司等单位编制。

该标准适用于设计压力≤2.5MPa、热水介质设计温度≤200℃、蒸汽介质设计温度≤350℃的热源出口至建筑热力入口的新建、扩建或改建的城镇供热管网设计，涵盖总则、术语、耗热量、供热介质、管网形式、供热调节、水力计算、管网布置与敷设、管道应力和作用力计算、厂站、保温与防腐、供配电与照明、热工监测与控制等内容，修订内容包括修改适用范围、调整民用建筑供暖热负荷指标、降低热水供热管网回水温度推荐值、删除开式热水管网规定、调整水力计算参数、增加分布循环泵式供热管网水力计算要求及长输管线、隔压站及综合管廊相关规定等。

主要内容

耗热量：包括热负荷和年耗热量计算，热负荷分民用与工业，民用建筑供暖、通风等热负荷有相应计算方法和热指标推荐值，工业热负荷需结合生产工艺等确定；年耗热量按不同热负荷类型分别计算。
供热介质：介质选择以水为主，蒸汽用于特定情况；参数确定需考虑热源、管线和用户系统，热水管网供回水温度有推荐范围，长输管线回水温度≤40℃；水质需符合相关标准，防止腐蚀结垢。
管网形式：热水管网宜双管制，长输管线可多管制，蒸汽管网宜单管制，多热源供热系统应考虑联网运行等方式，保证最低保证率。
供热调节：采用热源集中调节、热力站及建筑热力入口局部调节和用热设备单独调节相结合的方式，根据热负荷类型和热源运行方式选择合适的调节方法。
水力计算：包括管网阻力损失、管径及水泵参数确定、压力工况分析等，必要时进行动态水力分析，分布循环泵式管网有特殊计算要求。
管网布置与敷设：布置需考虑热负荷、热源等因素，敷设方式有直埋、管沟、地上等，直埋敷设优先，管道材料及连接有明确要求，热补偿采用自然补偿与补偿器结合。
厂站设计：包括中继泵站、热力站、隔压站等，需考虑噪声、通风、安全出口等，设备布置和选择要满足运行要求。
保温与防腐：保温层厚度按经济和技术条件确定，外表面温度≤50℃，防腐措施根据敷设方式和环境制定。
供配电与照明：明确负荷分级、供电要求、照明设置，保证安全运行和检修方便。
热工监测与控制：建立计算机监控系统，监测管网参数并实现自动调节，多热源系统优化调度，综合管廊敷设管网需符合相关监控标准。
