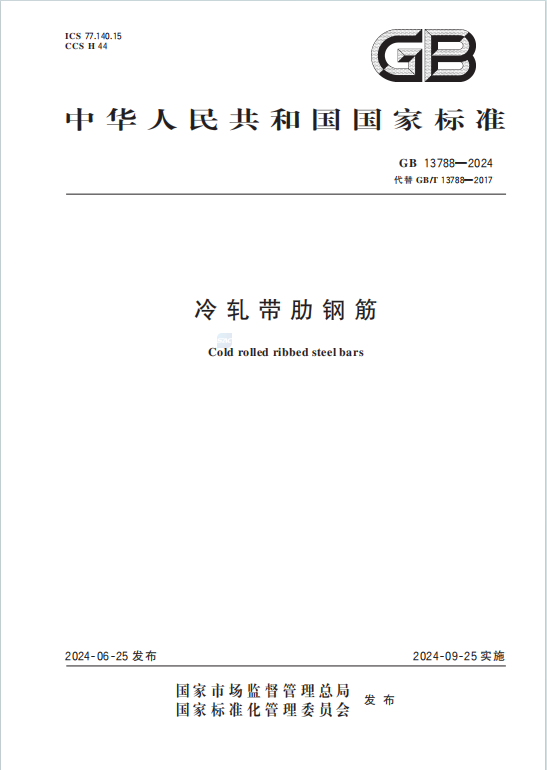

GB13788-2024《冷轧带肋钢筋》百度网盘PDF下载

一、标准概述

• 适用范围：规定了冷轧带肋钢筋的分类、牌号、尺寸、外形、重量及允许偏差、原料及性能、试验方法、检验规则、包装、标志和质量证明书。适用于普通钢筋混凝土、制造焊接网及预应力混凝土用冷轧带肋钢筋。
• 规范性引用文件：引用了钢材化学成分分析、力学性能试验、验收规则等相关标准。

二、关键内容

1. 分类与牌号

• 分类：分为普通钢筋混凝土用（CRB550、CRB600H）和预应力混凝土用（CRB650、CRB800、CRB800H）。
• 牌号构成：
  • C（冷轧）+R（带肋）+B（钢筋）+H（高延性）+ 数字（抗拉强度特征值）。
  • 例：CRB600H 表示高延性冷轧带肋钢筋，抗拉强度不小于 600MPa。

2. 尺寸、外形及重量

• 公称直径：
  • CRB550：4~12mm；CRB600H：4~16mm；CRB650 及以上：4、5、6mm。
• 外形：
  • CRB600H 为二面肋，CRB550、CRB650 为三面肋，CRB800/800H 可协商采用其他外形。
  • 横肋要求：呈月牙形，横肋角度、间距、间隙等有具体规定（如横肋中心线与轴线夹角 40°~60°，间隙总和≤公称周长的 20%）。
• 重量偏差：实际重量与理论重量偏差≤±4%（不同规格略有差异）。

3. 原料与性能

• 原料：采用热轧盘条（如 Q235・CRW、20MnSi・CRW 等），化学成分需符合附录 A 规定。
• 交货状态：冷加工状态，允许冷轧后热处理。
• 力学性能：
  • 普通钢筋（CRB550、CRB600H）：需满足规定塑性延伸强度、抗拉强度、断后伸长率（如 CRB600H 断后伸长率≥14%）。
  • 预应力钢筋（CRB650、CRB800、CRB800H）：需满足抗拉强度、最大力总延伸率（如 CRB800H 最大力总延伸率≥7%）及应力松弛率（1000h≤5%）。
• 工艺性能：弯曲试验（弯曲 180° 无裂纹）、反复弯曲次数（如 CRB650 为 3 次）。

4. 试验方法

• 检验项目：包括拉伸、弯曲、反复弯曲、应力松弛、尺寸、表面质量、重量偏差等。
• 取样规则：按批检验（每批≤60t），不同项目取样数量不同（如拉伸试验每盘 1 个，弯曲试验每批 2 个）。
• 测试精度：尺寸测量精确到 0.02mm，重量偏差计算精确到 1g。

5. 检验规则

• 组批规则：同一牌号、外形、规格、工艺和交货状态的钢筋为一批，每批≤60t。
• 复验判定：若检验不合格，按 GB/T 17505 规定进行复验。

6. 包装、标志和质量证明书

• 标志：钢筋表面轧上牌号标志（如 CRB550、CRB600H），高延性钢筋（带 H）需增加短横肋标志。
• 包装：盘卷或成捆交货，每盘（捆）挂标牌，注明生产厂、日期、牌号、规格等。
• 质量证明书：符合 GB/T 2101 或 GB/T 2103 规定。

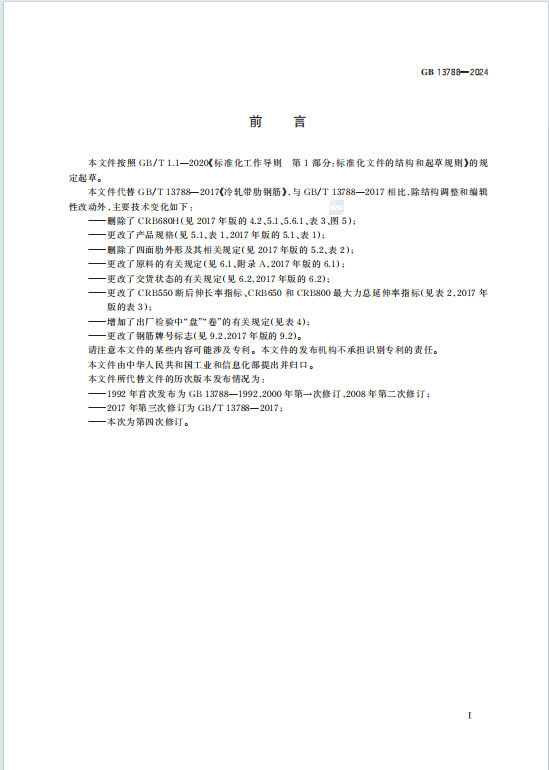

三、与旧版差异

• 删除内容：删除 CRB680H 牌号及四面肋外形规定。
• 规格调整：更改产品规格（如 CRB600H 公称直径扩展至 16mm）。
• 性能修改：调整 CRB550 断后伸长率（从 8% 提升至 12%）、CRB650/800 最大力总延伸率（从 3.5% 提升至 4.0%）。
• 检验优化：增加出厂检验中 “盘”“卷” 的取样规定，简化标志规则（如取消部分横肋）。

四、核心应用场景

• 普通钢筋混凝土：CRB550、CRB600H 用于非预应力结构（如楼板、梁柱）。
• 预应力混凝土：CRB650、CRB800、CRB800H 用于预应力构件（如预制板、轨枕），其中 CRB800H 为高延性钢筋，适用于对延性要求更高的场景。
