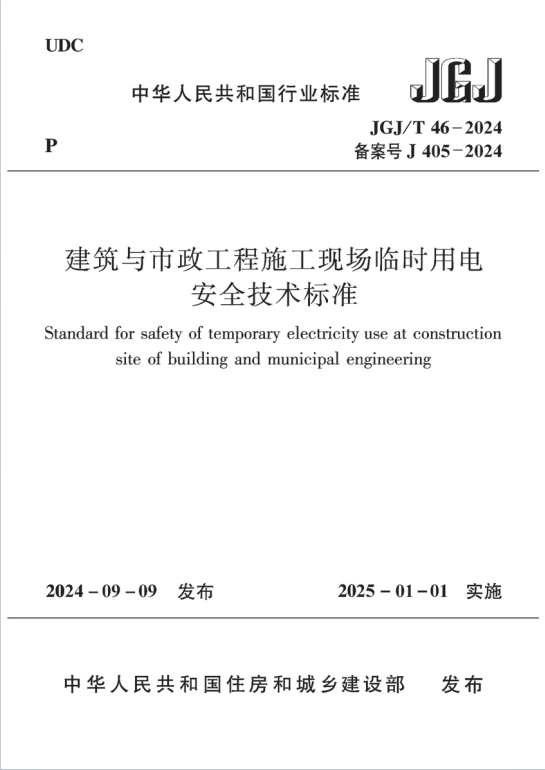

JGJT46-2024《建筑与市政工程施工现场临时用电安全技术标准》百度网盘PDF下载
《建筑与市政工程施工现场临时用电安全技术标准》(JGJ/T 46-2024),替代了 JGJ 46-2005,于 2024 年 9 月 9 日发布,2025 年 1 月 1 日实施。以下是对该标准的简单总结:
- 适用范围:适用于新建、改建、扩建的建筑与市政工程施工现场临时用电工程,涵盖电源中性点直接接地的 220V/380V 三相四线制低压配电系统的设计、安装、使用、维修和拆除。
- 核心目标:规范施工现场临时用电安全,防止触电、火灾等事故,保障人员安全和工程质量。
- 三级配电与 TN-S 系统:
- 采用 “总配电箱→分配电箱→开关箱” 三级配电结构,确保分级控制。
- 必须采用 TN-S 系统(三相五线制),保护接地导体(PE)与中性导体(N)严格分开,禁止混用。
- 剩余电流保护:
- 总配电箱和开关箱设置二级剩余电流动作保护系统,开关箱额定剩余动作电流≤30mA(潮湿场所≤15mA),动作时间≤0.1s。
- 接地与防雷:
- 工作接地电阻≤4Ω(100kVA 以上变压器),重复接地电阻≤10Ω。
- 塔式起重机、施工升降机等设备需设防雷装置,冲击接地电阻≤30Ω。
- 设置要求:
- 总配电箱靠近电源,分配电箱靠近负荷中心,开关箱与用电设备距离≤3m,实行 “一机一箱一闸一漏”。
- 箱体采用冷轧钢板(厚度≥1.2mm),固定式安装高度 1.4~1.6m,移动式 0.8~1.6m。
- 电器选择:
- 总配电箱需设隔离开关、断路器、剩余电流动作保护器;开关箱需设隔离开关和剩余电流动作保护器,禁止使用手动双向开关控制动力设备。
- 架空线路:
- 采用绝缘导线或电缆,档距≤35m,线间距≥0.3m,与地面、建筑物等净距符合安全要求(如机动车道上方≥6m)。
- 电缆线路:
- 优先埋地敷设(深度≥0.7m),穿越道路需加防护套管;架空敷设时需固定,严禁沿脚手架敷设。
- 室内配线:
- 明敷高度≥2.5m,潮湿场所穿保护管,钢索配线截面≥10mm²,间距符合规范。
- 一般规定:
- 设备金属外壳必须接地(PE),电缆无接头,剩余电流保护符合要求。
- 特殊设备:
- 起重机械:塔式起重机需重复接地和防雷接地,轨道式塔机轨道两端设接地装置,电缆固定间距≤10m。
- 手持工具:潮湿场所使用 Ⅱ 类或 Ⅲ 类工具,受限空间使用 Ⅲ 类工具并设专人监护。
- 焊接机械:一次侧电源线≤5m,二次侧电缆≤30m,需配防二次侧触电保护器。
- 外电线路防护:
- 在建工程与外电线路最小安全操作距离根据电压等级确定(如 10kV≥8m),无法满足时需设绝缘防护设施(如防护架),与外电线路安全距离≥2m(10kV)。
- 照明安全:
- 一般场所电压≤220V,潮湿、受限空间等特殊场所使用安全特低电压(如≤36V、≤12V)。
- 灯具金属外壳接地,室外安装高度≥3m,室内≥2.5m,易燃物距离≥300mm。
- 组织设计:
- 用电设备≥5 台或总容量≥50kW 时需编制临时用电专项方案,包含负荷计算、配电系统设计、接地防雷设计等。
- 人员要求:
- 电工持证上岗,其他用电人员需培训考核;电工作业需穿戴防护用品,设专人监护。
- 档案与检查:
- 建立安全技术档案(含方案、交底、检测记录等),定期检查接地电阻、绝缘电阻,每月至少一次全面检查。
- 体系优化:将 “接地与防雷” 改为 “配电系统”,新增 “剩余电流保护” 独立章节,强化 TN-S 系统和分级保护要求。
- 技术更新:
- 补充钢索配线、塔式起重机电缆敷设等细节规定。
- 明确剩余电流动作保护器参数匹配要求,强调潮湿场所防护措施。
- 管理强化:
- 新增临时用电工程安全技术档案内容,要求总包与分包共同验收。
- 细化电工职责和操作流程,强调应急预案和应急演练。
- 建筑施工:适用于住宅、公共建筑、市政道路、桥梁等工程的施工现场临时用电管理。
- 设备类型:涵盖塔式起重机、施工升降机、电焊机、手持电动工具等各类电动设备的安全操作规范。
- 环境适应性:针对潮湿、高温、受限空间等复杂施工环境制定专项安全措施。
该标准以 “三级配电、TN-S 系统、二级漏电保护” 为核心,从配电系统设计到设备操作、安全管理全流程规范临时用电行为,强调系统性防护和精细化管理,是施工现场用电安全的强制性技术依据。
