GB50790-2013《±800kV直流架空输电线路设计规范》百度网盘PDF电子版下载

核心内容

1. 适用范围：仅适用于单回 ±800kV 直流架空输电线路的设计，涵盖路径选择、设备选型、结构设计等全流程。

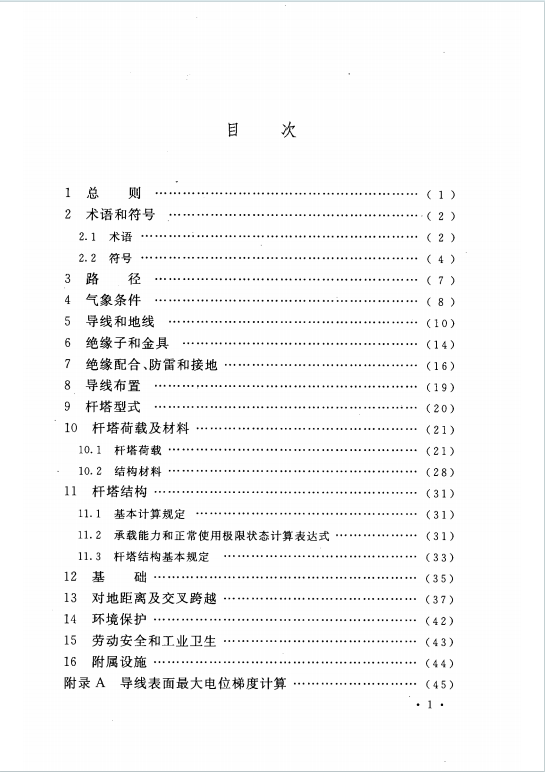

2. 关键技术框架：包括总则、路径、气象条件、导线和地线、绝缘子和金具、绝缘配合与防雷接地、杆塔与基础、对地距离及交叉跨越、环境保护等核心章节，覆盖工程设计全要素。
3. 强制性条文要点：涉及无线电干扰限值（距正极导线 20m 处 0.5MHz 不超过 58dB）、可听噪声控制（一般地区≤45dB (A)，高海拔人烟稀少地区≤50dB (A)）、导地线设计安全系数（弧垂最低点≥2.5）、金具强度安全系数（最大使用荷载≥2.5）、对地距离与交叉跨越要求、民房周边合成电场限值（湿导线时≤15kV/m）等。
4. 核心设计原则：气象条件重现期按 100 年考虑，基本风速不低于 27m/s；优先避开不良地质、自然保护区等区域，路径选择兼顾技术经济与环保；防雷采用双地线负保护角设计，接地电阻按土壤电阻率分级控制；强调电磁环境控制，明确合成电场、离子流密度等限值。

主要技术要求

• 导线与地线：需满足电气性能（电晕、噪声）和机械强度要求，防振措施按档距、地形分类设计。
• 绝缘与防雷：绝缘子片数按污区等级确定，高海拔地区需修正；全线架设双地线，耐雷水平结合地形与土壤电阻率优化。
• 杆塔与基础：杆塔分悬垂型、耐张型，结构设计采用极限状态法，基础形式适配地质条件，抗震设防与防洪标准符合当地要求。
• 交叉跨越：与铁路、公路、河流等的垂直距离和水平接近距离需满足安全与电磁环境要求，跨越重要设施采用独立耐张段。
