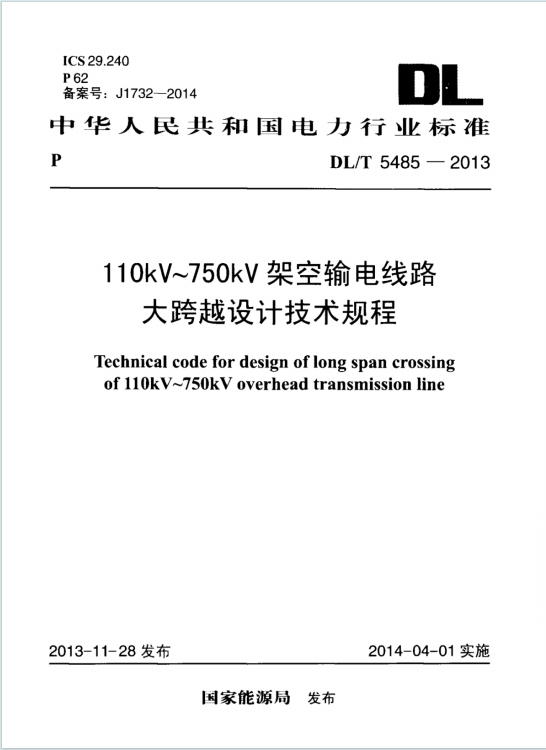

DL/T5485-2013《110kV～750kV架空输电线路大跨越设计技术规程》百度网盘PDF电子版下载

核心内容

1. 适用范围：针对档距≥1000m 或塔高≥100m、跨越通航江河 / 湖泊 / 海峡等、故障影响大且修复困难的耐张段，适用于新建交流 110kV～750kV 线路大跨越工程。

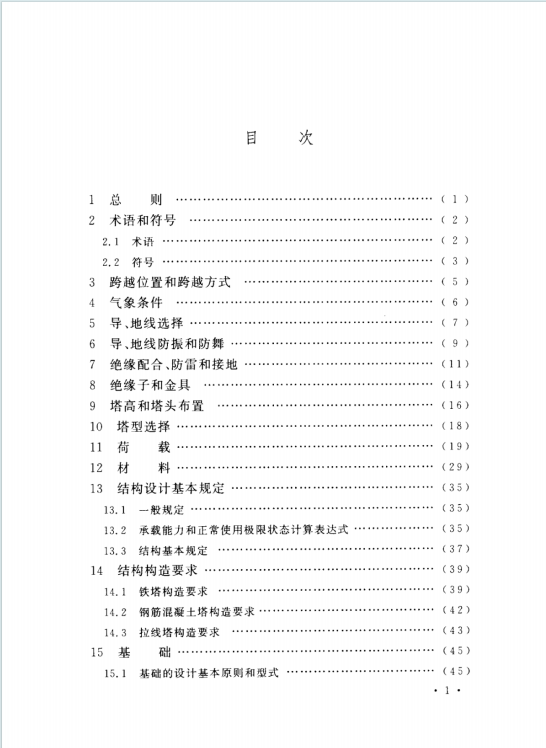

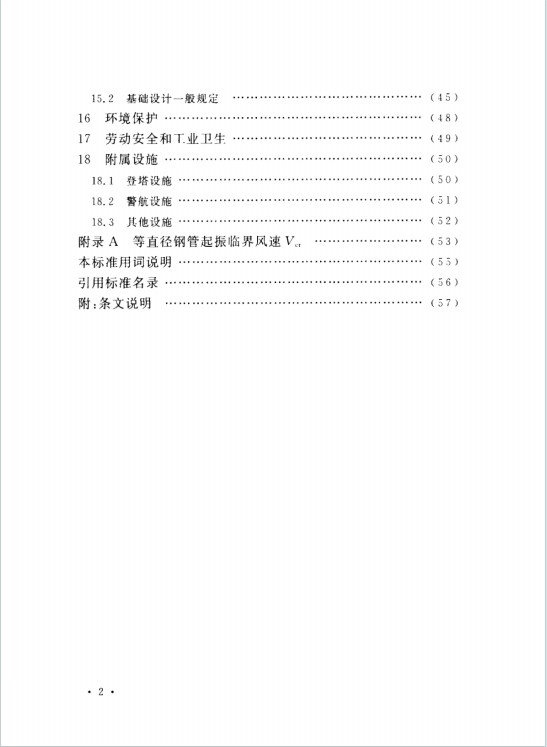

2. 关键技术框架：包括跨越位置与方式、气象条件、导地线选择与防振防舞、绝缘配合与防雷接地、杆塔与基础设计、环境保护、劳动安全及附属设施等核心章节，覆盖大跨越全流程设计要素。
3. 核心设计原则：气象条件重现期按电压等级划分（110kV～330kV 为 30 年，500kV～750kV 为 50 年）；基本风速较附近陆上线路增加 20%（水面 + 10%、重要性 + 10%），且不低于 25m/s（330kV 及以下）或 30m/s（500kV～750kV）；导地线不允许接头，设计安全系数高于普通线路；强调防振防舞设计，易舞区需预留防舞装置。
4. 关键技术要求
   • 导地线：按允许载流量选择截面，钢芯铝绞线允许温度≤90℃，铝包钢绞线≤100℃；无线电干扰和可听噪声需符合分级限值，邻近民房电场≤4kV/m。
   • 绝缘与防雷：绝缘子片数较普通线路增加，耐张串比悬垂串多 1～2 片；架设双地线，保护角按电压等级控制（330kV 及以下≤15°，500kV～750kV≤10°）；接地电阻按土壤电阻率分级控制，最高不超过 15Ω。
   • 杆塔与基础：优先采用钢管塔或预应力混凝土塔，塔高与根开比 4～6；基础需考虑冲刷、漂流物撞击，地震 7 度及以上地区需抗震验算，倾斜率按塔高分级限制。
   • 附属设施：需设置登塔设施（电梯、旋梯等）、航空障碍灯和警告标志，通航河流基础需设防冲撞保护。
