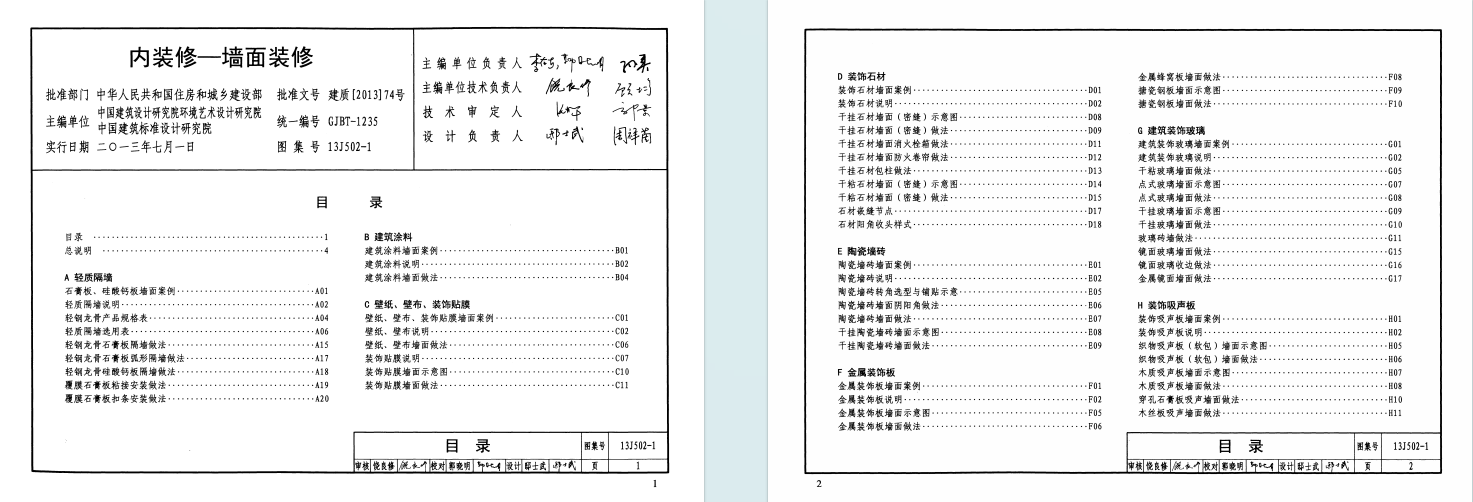

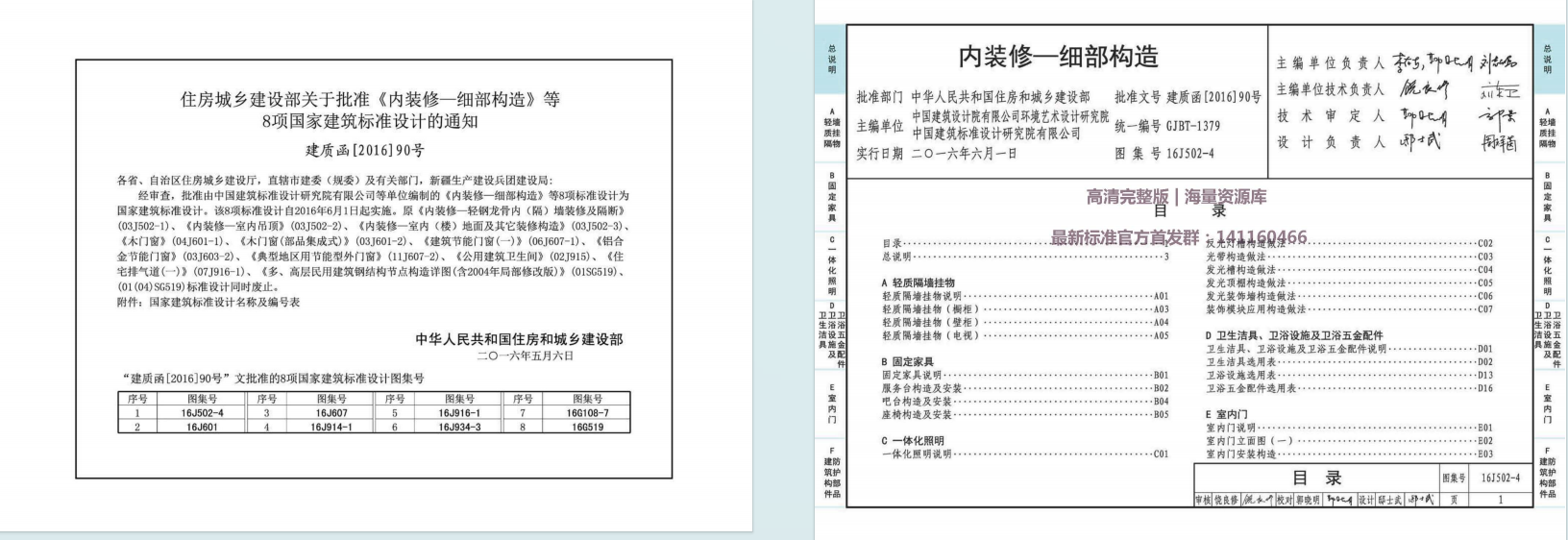

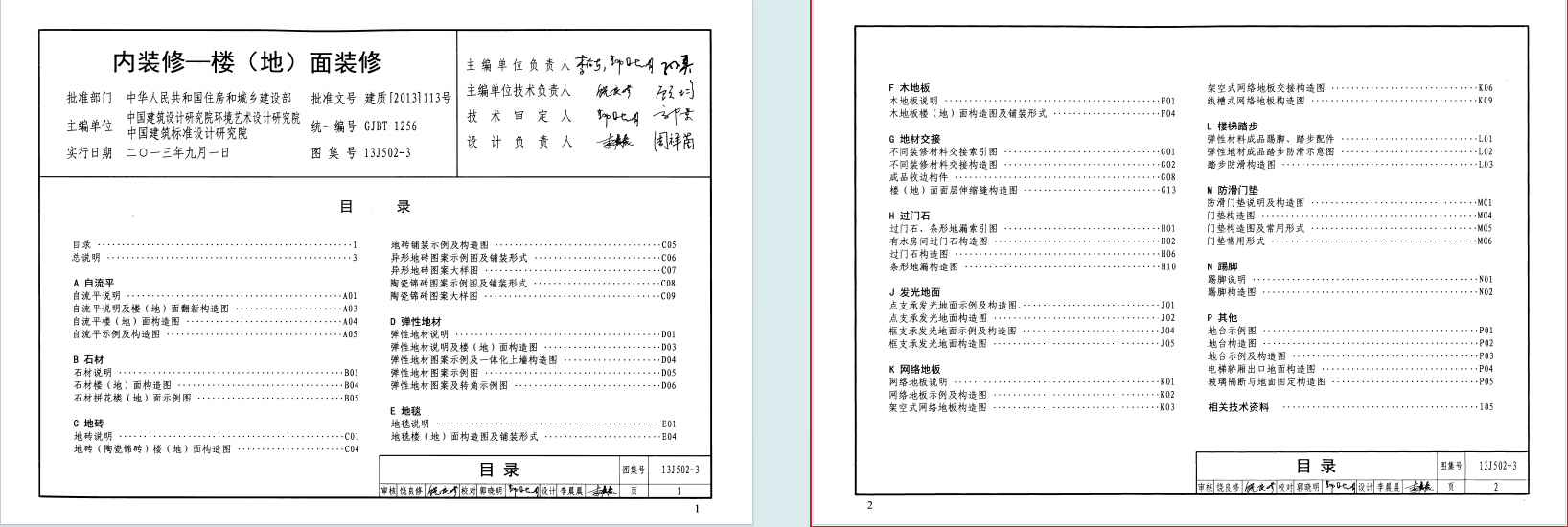

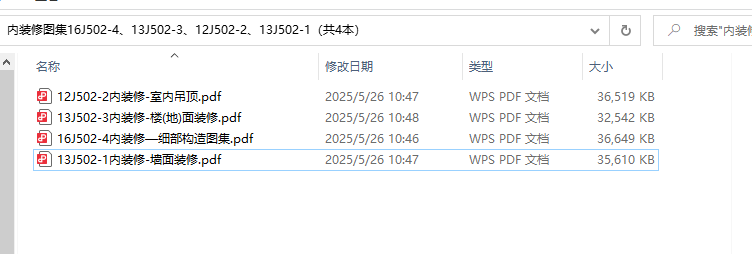

16J502-4、13J502-3、12J502-2、13J502-1内装修图集（共4本）百度网盘PDF下载

一、基本信息

• 适用范围：抗震设防烈度≤8 度的新建、改建、扩建民用建筑内墙面装修，涵盖住宅、酒店、办公、公共建筑等场景。
• 编制内容：包括轻质隔墙、建筑涂料、壁纸 / 壁布 / 装饰贴膜、装饰石材、陶瓷墙砖、金属装饰板、建筑装饰玻璃、装饰吸声板、GRG/GRC 挂板、陶板 / 陶棍、木质护壁墙裙、成品隔断（活动 / 固定）、卫生间隔断等 14 类墙面装修做法。
• 技术依据：参考《建筑内部装修设计防火规范》《建筑装饰装修工程质量验收规范》等标准，强调防火、环保、隔声等性能要求。

二、核心内容分类及要点

1. 轻质隔墙

• 材料：轻钢龙骨 + 石膏板 / 硅酸钙板，配套岩棉或玻璃丝棉填充。
• 施工：龙骨间距≤600mm，板材通过自攻螺钉固定，接缝需填缝处理；弧形隔墙需特殊加工龙骨和板材。
• 性能：耐火极限 0.5~4h，计权隔声量 35~66dB，满足不同防火、隔声需求。

2. 建筑涂料

• 分类：溶剂型、水溶性、乳液型（乳胶漆）、无机涂料等，配套防火涂料。
• 施工：基层需平整、干燥，采用喷涂、滚涂等工艺，需分遍施工（打底、主层、罩面）。
• 应用：适用于一般墙面，厨房、卫生间需选耐水涂料。

3. 壁纸 / 壁布 / 装饰贴膜

• 材料：PVC 塑料壁纸、织物壁布、金属贴膜等，需符合《壁纸中有害物质限量》标准。
• 施工：基层满刮腻子，胶粘剂需环保，接缝对齐，阳角处搭接或金属收边。
• 注意：潮湿环境需防潮处理，防火要求高的场所选难燃型。

4. 装饰石材（干挂 / 干粘法）

• 材料：天然大理石、花岗石，复合石材（如铝蜂窝板）。
• 干挂工艺：钢龙骨（槽钢 + 角钢）固定，挂件间距≤700mm，填缝剂填充。
• 干粘工艺：环氧树脂 AB 胶粘贴，粘接点≥4 个 / 块，适用于墙高≤3m。
• 性能：需符合放射性核素 A 类要求，接缝宽度 2~30mm，阳角需防崩边处理。

5. 陶瓷墙砖

• 分类：釉面砖、玻化砖，适用于厨房、卫生间。
• 施工：胶粘剂粘贴或干挂，缝宽 2~5mm，阴阳角用配套配件（如阳角条）。
• 防水：基层需做防水层，轻钢龙骨墙面需衬防水板（如硅酸钙板）。

6. 金属装饰板

• 材料：铝合金板、搪瓷钢板、不锈钢板，蜂窝板等。
• 工艺：龙骨固定，挂件连接，搪瓷钢板需工厂预制开孔。
• 性能：防火（A1 级）、耐蚀、易清洁，适用于高要求公共空间（如地铁、医院）。

7. 建筑装饰玻璃

• 类型：镜面玻璃、玻璃砖、夹层玻璃等，需安全玻璃（钢化 / 夹层）。
• 安装：干粘法（双面泡棉胶）或点式固定（不锈钢爪件），玻璃砖需钢筋加强。
• 应用：镜面玻璃用于装饰，玻璃砖用于透光隔墙，需注意防碰撞。

8. 装饰吸声板

• 材料：织物软包、木质穿孔板、穿孔石膏板、木丝板，配套岩棉填充。
• 功能：吸声降噪，软包适用于会议室，穿孔板适用于体育馆等高频场所。
• 施工：龙骨空腔填充吸声材料，板材接缝需密封处理。

9. 其他墙面类型

• GRG/GRC 挂板：玻璃纤维增强石膏 / 水泥板，定制造型，适用于艺术墙面。
• 陶板 / 陶棍：陶土烧制，干挂工艺，适用于内外墙装饰，具自然纹理。
• 木质护壁墙裙：实木或复合板，防火处理，高度一般 900~1500mm，适用于住宅、酒店。
• 成品隔断：活动 / 固定隔断，工业化生产，快速安装，适用于办公空间分隔。
• 卫生间隔断：抗倍特板 / 防潮板，配金属配件，防水、耐撞击。

三、关键技术要求

1. 防火设计：
   • 材料燃烧性能等级需符合 GB50222-2017，如厨房、消防通道需 A 级材料。
   • 轻钢龙骨隔墙填充岩棉，满足耐火极限要求。
2. 隔声设计：
   • 双层龙骨 + 填充材料（如岩棉），计权隔声量≥45dB（如酒店客房）。
3. 环保要求：
   • 胶粘剂、涂料等需符合《室内装饰装修材料有害物质限量》，如甲醛释放量≤1.5mg/L。
4. 施工要点：
   • 基层处理：平整、干燥，轻钢龙骨需防锈处理。
   • 成品保护：安装后避免碰撞，玻璃、金属板需贴膜防护。

四、适用场景与选型建议

• 住宅：优先选乳胶漆、壁纸、木质墙裙，注重环保和性价比。
• 酒店 / 办公：金属装饰板、GRG 挂板、成品隔断，兼顾美观与功能性（防火、隔声）。
• 公共建筑：装饰石材、搪瓷钢板、吸声板，满足高人流、高耐久性需求。
• 潮湿空间：陶瓷墙砖、耐水石膏板、防潮型壁纸，确保防水防潮。

五、总结
