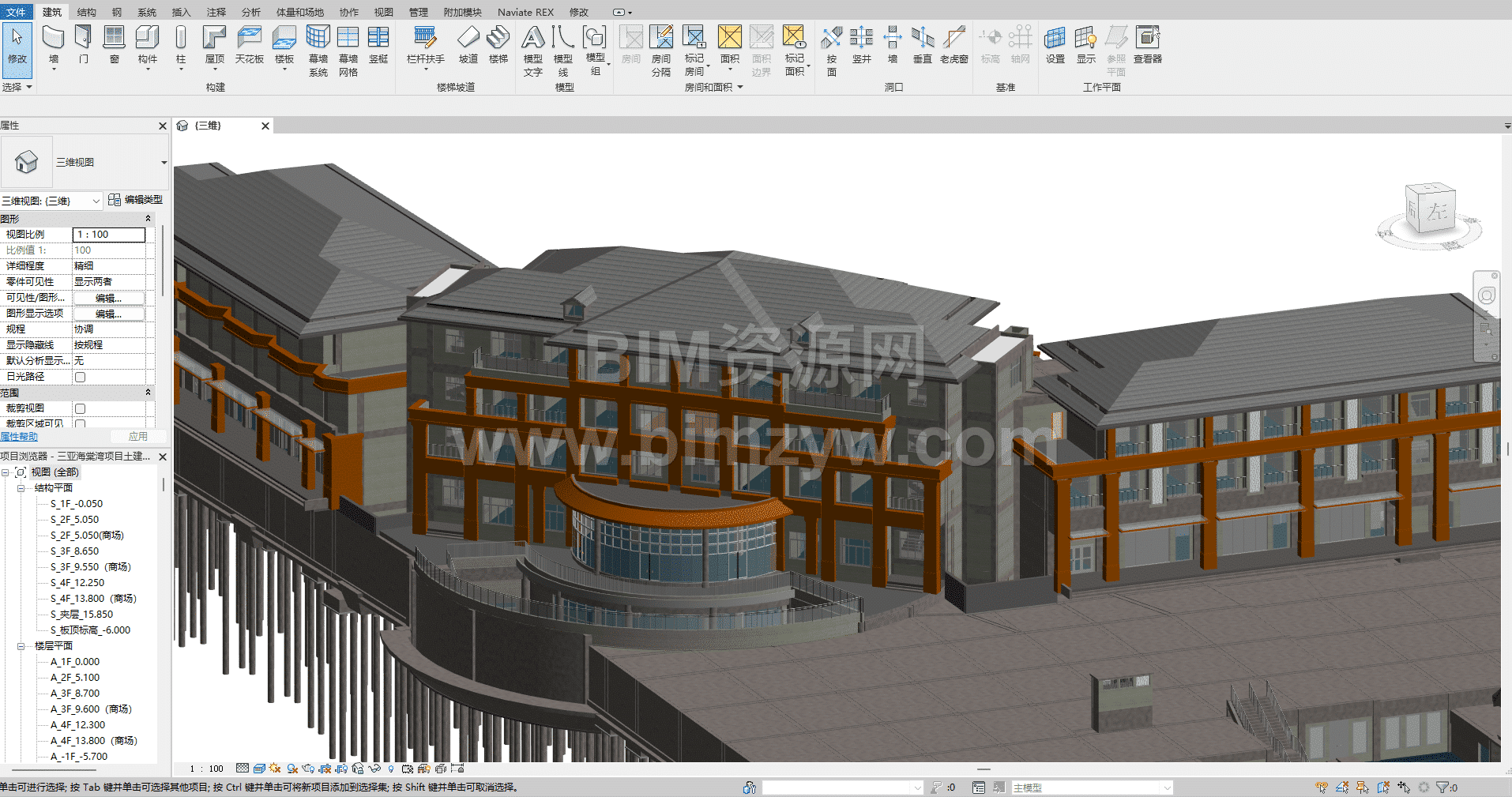

资源截图

三亚海棠湾 C10 片区 C10-A02-19、C10-A02-24 项目,总建筑面积达 33801.37㎡,涵盖商业楼、酒店、地下停车场等多元业态。项目地处热带滨海区域,施工面临多重挑战:
- 场地局限:紧邻道路,施工空间狭小,材料堆放与机械调度难度大。
- 管线复杂:机电系统包含 3 趟桥架、19 趟管道及 3 趟风管,专业交叉频繁,预留孔洞超 200 处。
- 管理难题:涉及土建、机电、装饰等多专业分包,协同管理复杂度高。

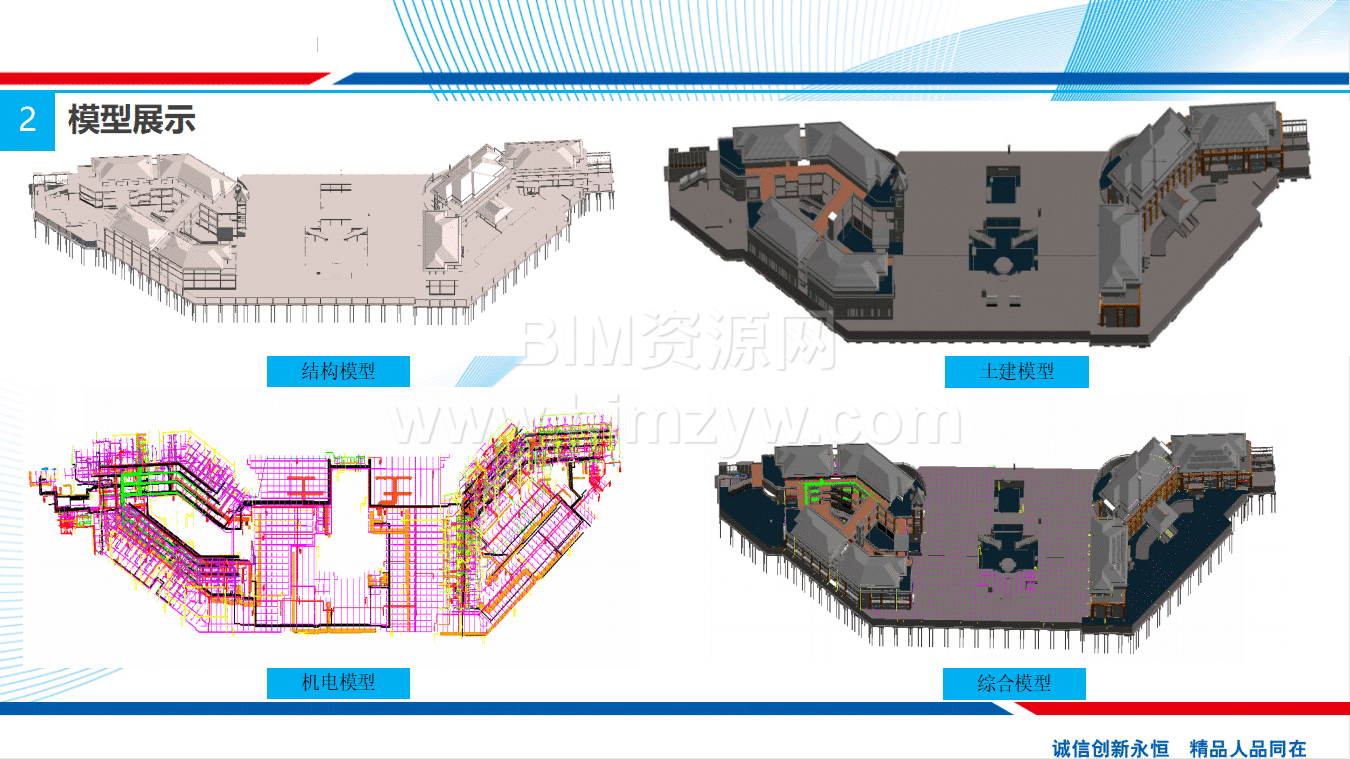

制定《三亚海棠湾项目建模标准》,从命名规则到
模型精度全面规范:
- 土建建模:梁、板、柱构件命名关联材质与尺寸(如 KL49 (1)-300×700),误差控制在 0.9% 以内。
- 机电建模:管道系统按 “压力废水 YF – 镀锌钢管 – 丝接 / 卡箍” 等规则分类,色标管理区分系统类型(如消火栓系统用红色标识)。
- 精度要求:模型细度不低于 LOD300,支持施工工序划分与工程量统计。
- 团队架构:成立以项目经理为组长的 BIM 领导小组,下设土建、机电 BIM 实施小组,配备 12 名专业工程师,覆盖建模、深化设计、施工模拟全流程。
- 硬件支持:部署 12 台高性能工作站、大疆无人机及 HTC VIVE PRO VR 设备,实现模型渲染、现场测绘与沉浸式交底。
- 软件矩阵:Revit+Navisworks 完成建模与碰撞检查,Lumion 实现三维漫游,广联达平台集成算量与智慧工地管理。
通过钉钉平台开展线上培训 20 余次,覆盖建模基础、管线综合、VR 安全体验等内容,累计培训超 400 人次。建立 “周例会 + 碰撞报告” 机制,每周输出模型更新与问题闭环记录,确保各专业协同效率。
- 图纸会审革新:基于 Revit 模型开展三维图纸会审,发现并解决梁配筋矛盾、洞口缺失等问题 39 项,问题闭环率 100%,减少设计变更 45 天工期。
- 管线综合深化:遵循 “大管优先、有压让无压” 原则,优化地下室综合走廊管线排布,净高从 2.0m 提升至 2.2m,弯头构件减少 21%,节省材料超 15 万元。
- 4D 进度模拟:利用 Fuzor2020 模拟主体施工,动态对比计划与实际进度,通过斑马软件调整资源配置,缩短施工周期 15%。
- 精细化算量:Revit+Dynamo 一键提取工程量,混凝土、砌体算量误差控制在 3% 以内,钢筋用量优化 5%,节约成本超 20 万元。
- 可视化交底:制作模板工程、后浇带施工等三维动画 12 部,通过微信二维码分享,现场技术交底效率提升 60%。
- 安全与质量管控:VR 安全体验馆累计体验 200 余人次,高空坠落、物体打击等场景模拟强化工人安全意识;实测实量数据自动采集,构件验收效率提升 40%。
- 孔洞预留与碰撞检查:基于模型生成预留洞明细表,精准定位 200 + 处孔洞,碰撞问题从 1364 个降至 DN50 以上零碰撞,避免后期拆改损失超 10 万元。
- 生产管理:通过广联达平台实时监控塔吊工效、劳动力趋势,进度款申报误差控制在 2% 以内。
- 环境监测:集成温湿度、扬尘、噪音传感器,自动触发喷淋系统,环保达标率提升至 98%。
- 劳务管理:实名制系统实时统计考勤,薪资结算效率提升 70%,劳务纠纷零发生。
维度 |
传统模式 |
BIM 模式 |
提升效果 |
工期 |
无优化计划,易因返工延期 |
提前 45 天完成深化设计,总工期缩短 15% |
节约工期约 60 天 |
成本 |
人工算量误差大,材料浪费高 |
算量精度达 97%,材料损耗降低 10% |
节约成本超 35 万元 |
质量 |
管线碰撞频发,整改成本高 |
碰撞问题提前消除,一次验收通过率 95% |
减少整改费用超 15 万元 |
安全 |
传统安全教育效果有限 |
VR 体验 + 实时风险监测,违章率下降 80% |
安全事故零发生 |
- 观念转型:部分管理人员对 BIM 认知停留在 “翻模” 层面,需加强全周期管理理念普及。
- 数据孤岛:各软件间数据互通性待提升,需探索开放格式(如 IFC)的深度应用。
- 人才升级:开展 “BIM + 智慧工地” 复合型人才培养,计划 2024 年实现全员 BIM 应用考核达标。
- 运维延伸:探索 BIM 模型与物联网平台对接,实现设备全生命周期管理,预计节约运维成本 10%-15%。
- 绿色建造:结合滨海气候特点,利用 BIM 模拟自然通风与遮阳设计,助力项目申报绿色建筑认证。
三亚海棠湾项目以 BIM 技术为核心,成功破解热带滨海地区施工难题,其经验表明:BIM 不仅是工具革新,更是从设计到运维的全链条思维升级。随着 “智能建造 + 建筑工业化” 政策推进,项目所积累的 “标准化建模 – 精细化施工 – 智慧化管理” 模式,将为同类工程提供可复制的数字化解决方案,推动建筑行业向高效、绿色、智能方向深度变革。
