一、编制基础与适用范围

• 编制依据：以《JGJ 242-2011》《JGJ 319-2013》等规范为依据，确保内容符合行业标准。
• 适用场景：适用于民用建筑的低温辐射电热膜供暖系统设计与施工，其他建筑可参考，系统正常工作时电热膜表面温度≤60℃，电磁辐射强度＜100μT。

二、系统设计要点

1. 供暖负荷计算
   • 不同铺设位置（地面、墙面、棚面）的辐射供暖表面平均温度有明确限制，局部供暖热负荷需乘以相应计算系数。
   • 住宅分户热计量时，热负荷需附加运行修正系数（1.2）、间歇供暖修正系数（1.3）及户间传热附加（7W/m²），房间高度＞4m 时每高 1m 附加 1% 热负荷（最大≤8%）。
   • 地面供暖负荷估算参考不同建筑类别的单位建筑面积热负荷数据，向下热损失占比根据绝热层材料和面层类型确定。
2. 电热膜选用与安装
   • 房间所需电热膜数量通过公式 N=(1+k)Q/Qm​ 计算，k 为附加修正系数，顶层地面安装需考虑楼板传热负荷。
   • 电热膜与外墙、燃气管道距离≥200mm，绝热层厚度根据位置不同（层间楼板、与土壤相邻地板等）有最小值要求，填充层厚度也有相应规定（豆石混凝土≥30mm，水泥砂浆≥35mm）。
3. 配电设计
   • 负荷分级一般为三级，重要场所可提升至二级；负荷计算采用单位面积功率法或需要系数法，容量较大时宜设专用变压器。
   • 配电系统采用 AC220V/380V 电源，住宅回路引自家用配电箱，公共建筑单独设置；电线电缆选用铜导体，单相回路电流≤16A，超过 60A 时采用三相四线制供电，且各相负荷平衡。
   • 配电线路设短路、过载及剩余电流保护（剩余动作电流≤30mA），地面系统需做等电位联结，潮湿场所执行特殊规定。

三、施工与验收要求

1. 施工要点
   • 施工前核对电热膜规格、数量，检查外观，严禁现场剪裁、连接；地面饰面层热阻宜＜0.05 (m²・K)/W，优先选用瓷砖、石材，避免架空木地板和纯毛地毯。
   • 绝热层、侧面绝热层和伸缩缝按要求设置，防止污染电热膜，其他管道不与电热膜同层敷设。
   • 安装前测量回路电阻，施工中保护绝缘护套，填充层养护≥21d，固化前严禁通电，温控器安装位置需能准确反映室温，地温探头避免遮挡。
2. 验收标准
   • 填充层、找平层、饰面层表面无裂缝，满足平整度、厚度等技术要求。
   • 电热膜系统的功率、规格、电阻等符合设计，无短路、断路；竣工验收需提供竣工图、调试记录等资料，中间验收检查地面平整、伸缩缝敷设等。

四、调试与运行

• 系统调试在填充层养护期满后进行，未经调试严禁运行；调试内容包括温控器功能测试、系统运行参数调整等，确保系统正常工作。

五、图示与参数

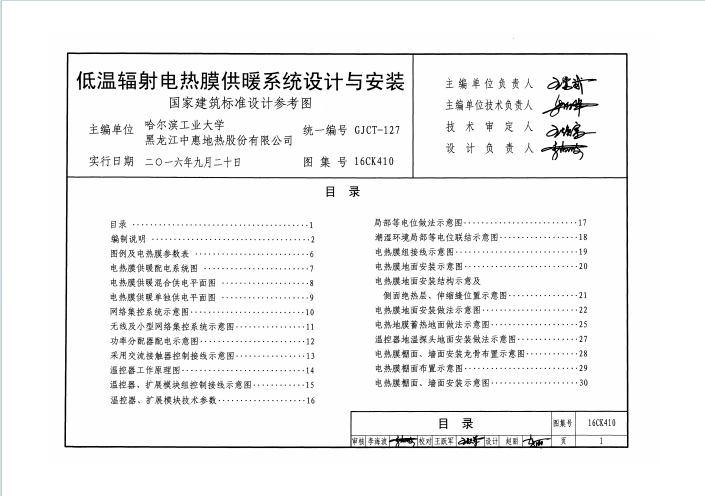

• 图集中包含配电系统图、供电平面图、网络集控系统示意图、温控器接线图、地面 / 棚面 / 墙面安装示意图等，详细展示系统各部分的连接和安装方式。
• 电热膜参数表列出功率偏差、工作温度、绝缘电阻等行业标准值和企业标准值，为选型提供依据。
