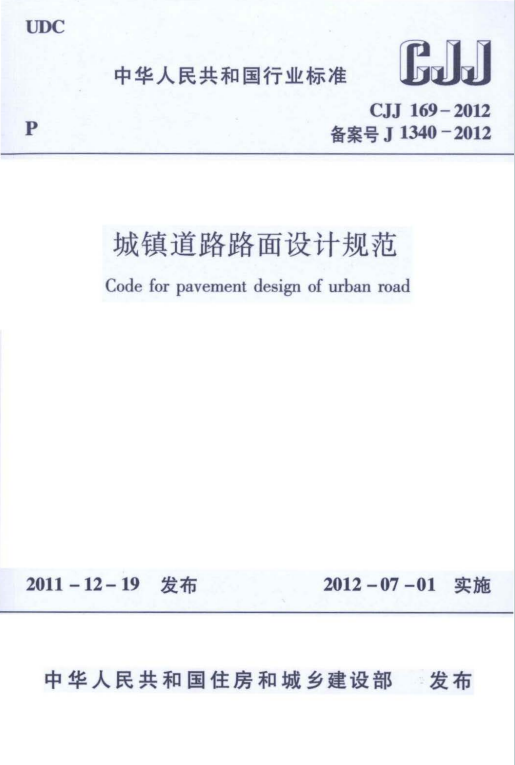

CJJ169-2012《城镇道路路面设计规范》百度网盘PDF下载

1. 总则：适用于新建和改建城镇道路路面设计，旨在提升设计质量与技术水平，确保工程安全、经济合理，设计需遵循环保规定，积极应用再生技术，并符合其他相关标准 。
2. 术语、符号和代号：对沥青路面、水泥混凝土路面等 22 个术语进行定义，规定了作用和作用效应、设计参数等符号，以及材料类型、路表特性等代号，为规范理解和应用提供基础。
3. 基本规定
   • 结构层要求：面层需具备多种性能，基层要有足够强度和扩散应力能力，垫层要有一定强度和良好水稳定性；设计要综合考虑多方面因素，合理选材，减少环境影响，特殊路段特殊设计 。
   • 路面分类及适用范围：分为沥青、水泥混凝土和砌块路面三大类，各面层类型有其适用的交通等级和道路类型。
   • 设计要素：明确设计基准期、标准轴载、轴载换算等规定，交通等级依累计轴次划分，设计还需考虑环境要素、可靠度标准和抗滑性能等。
4. 路基、垫层与基层
   • 路基：应稳定、密实，有足够强度等，顶面回弹模量和路床状态有规定要求，岩石或填石路基顶面需设整平层 。
   • 垫层：在特定情况下设置，宜用颗粒材料，排水垫层要与边缘排水系统相连。
   • 基层：可采用多种材料，类型依交通等级选择，不同基层有厚度、强度等要求，旧路面再生混合料也有相应规定。
5. 沥青路面
   • 设计内容：包括交通量分析、材料选择等多方面，应满足抗车辙、抗裂等性能要求 。
   • 面层类型与材料：根据条件选择混合料类型，热拌沥青混合料有相关规定，还有沥青表面处治、稀浆罩面设计要求，对沥青面层用材料也有明确规定。
   • 结构组合设计：面层结构有规定，各层混合料类型要与交通荷载匹配，有厚度要求，特重交通道路需特殊处理，各结构层间要紧密结合。
   • 设计指标与要求：根据道路等级选择设计指标，各指标应符合相应规定，路面质量验收时要检测弯沉。
   • 结构层计算：采用弹性层状连续体系理论计算，设计参数依道路等级和设计阶段确定，有计算步骤和方法 。
   • 加铺层结构设计：需调查旧路面状况，按情况划分路段，旧沥青路面和水泥混凝土路面加铺层设计各有规定和步骤。
6. 水泥混凝土路面
   • 设计方案：依交通等级等确定，包括结构组合、材料组成等设计内容 。
   • 设计指标与要求：以疲劳断裂为极限状态，有变异水平等级、轴载换算、交通等级划分等规定，强度和厚度有要求。
   • 结构组合设计：路基等设计符合相关规定，面层类型依条件选择，接缝和板厚有要求，表面构造和不同场所的面层设计也有规定。
   • 面层材料：材料组成和性质参数确定有规定，不同交通等级对水泥、集料等有要求 。
   • 路面结构计算：包括荷载应力和温度应力分析，有计算步骤和方法，混凝土板厚度计算需考虑多方面因素。
   • 面层配筋设计：特殊部位和不同类型混凝土面层配筋有规定，配筋量、钢筋布置等有要求 。
   • 接缝设计：纵向、横向接缝等设计有规定，接缝填料有要求。
   • 加铺层结构设计：调查旧路面情况后选择加铺结构，有损坏状况调查评定等规定 。
7. 砌块路面：设计包括多方面内容，对砌块材料有技术要求，结构层与结构组合有规定，可按等效厚度法计算。
8. 其他路面：透水人行道、桥面铺装、隧道路面铺装各有设计要求，涉及土基、面层、基层等方面。
9. 路面排水：应接入城镇排水系统，设计要考虑道路等级等因素，包括路表、分隔带等排水设计，各排水设施有设置要求。
10. 附录和补充内容：包含沥青路面气候分区、各类材料设计参数参考值、试验方法等，还对规范用词进行说明，并给出条文解释 。
