项目概况

项目详情:项目位于安徽省合肥市长丰县,总建筑面积达 20.8 万平方米 ,建成后将成为华东地区大型综合型三甲公立医院。

项目重难点:机电系统复杂,涵盖多种专业系统;结构复杂,层高和跨度大;项目定位高,质量和进度要求严格。

BIM 应用目标:解决项目施工重难点,推进 BIM 应用研究,优化协同管理,培养技术人才。

实施策划

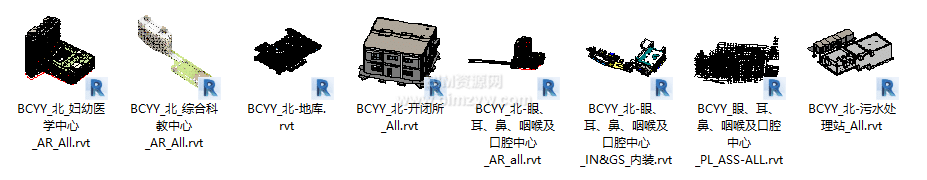

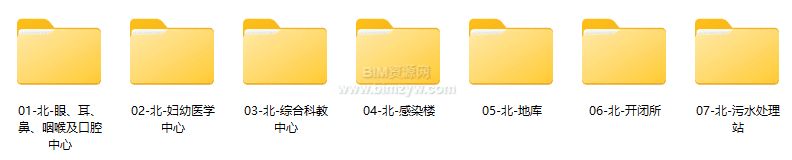

BIM 标准策划:明确模型细度、拆分方式等标准,规范深化设计、实施流程和出图标准。

团队建设方案:依托公司 BIM 中心组建专业团队,明确各岗位责任,负责模型创建、协同管理等工作。

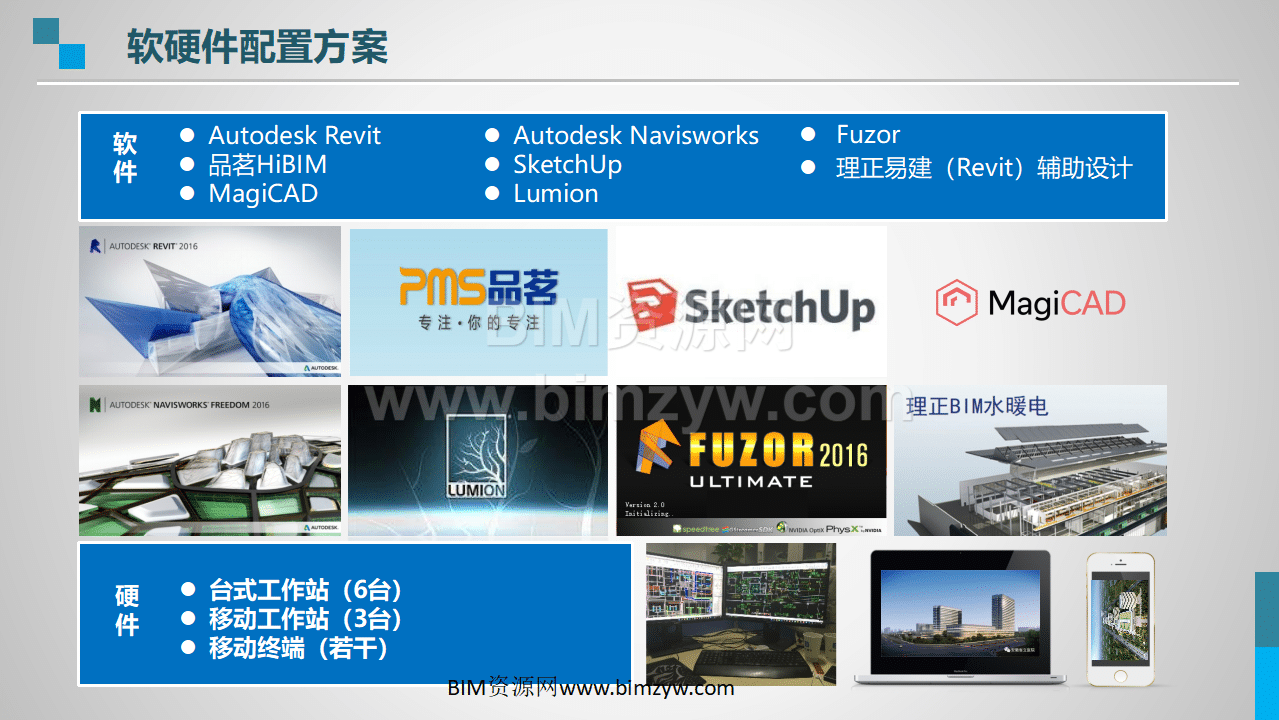

软硬件配置方案:配备多种专业软件,如 Autodesk Revit、品茗 HiBIM 等,以及台式工作站、移动工作站和移动终端等硬件设备。

落地应用

深化设计:对机电、预留预埋、支吊架等多方面进行深化。如机电深化解决管线穿越难题,地下室施工节省约 28.5 万;BIM 出图提供大量施工图纸。通过一系列深化设计,有效减少返工,节约成本,提高施工效率。

施工管理:利用 BIM 模型审查图纸,发现 10845 项碰撞问题,节约成本约 105 万;进行可视化管理、虚拟样板引路、场地布置规划和可视化交底,提升施工准确性和项目形象。

创新应用:开展管道水力负荷计算、BIM+3D 打印、BIM+AR 技术应用,解决施工难点,辅助施工决策。

总结计划

经济效益:通过 BIM 技术应用,缩短工期 62 天 ,节约建造费用 106 万 ,节约材料价值 78 万 。

经验总结:存在专业技术不足、团队参与感弱、模型维护滞后和创新应用少等问题。

展望与计划:探索 BIM 在商务预算等方面的深度应用,建立企业级 BIM 数据库,探索 BIM 正向设计。

应用方面 具体成果
工期缩短 62 天
节约建造费用 106 万
节约材料价值 78 万
发现碰撞问题数量 10845 项
地下室施工节省费用(预估) 28.5 万
预留预埋部分降本增效确认 38 万

关键问题

1、BIM 技术在该项目深化设计中的主要应用成果有哪些?

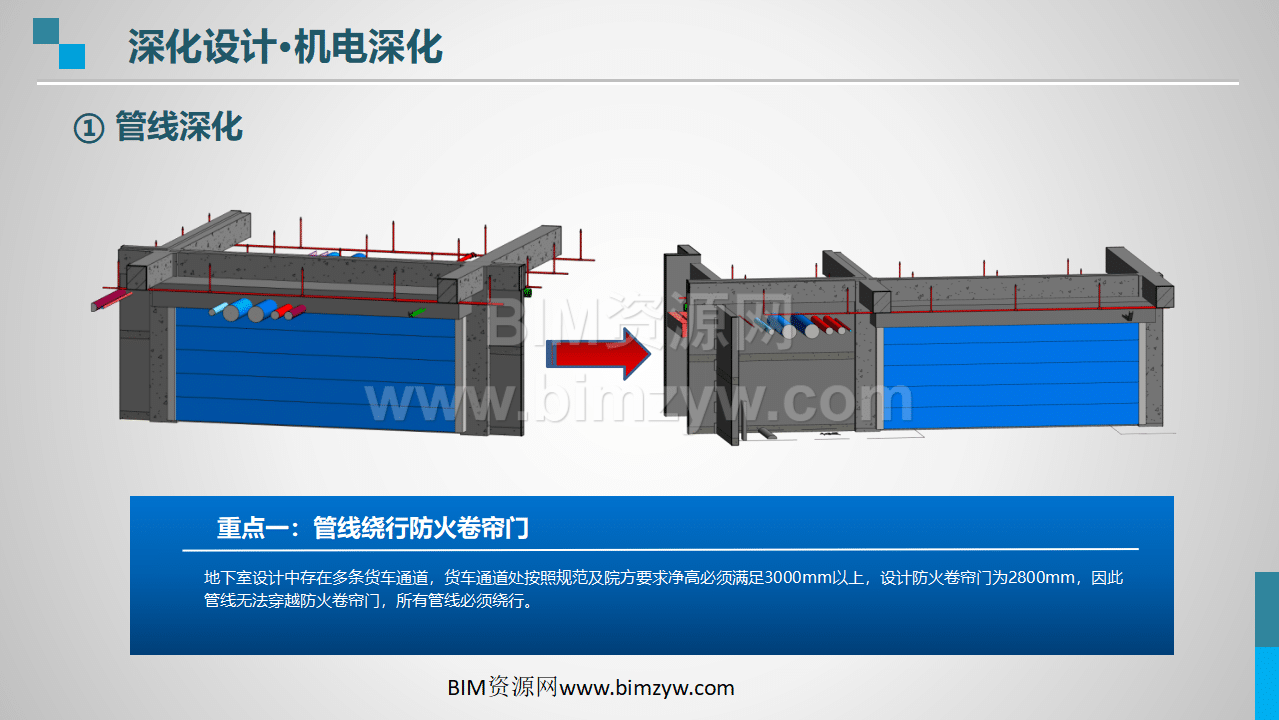

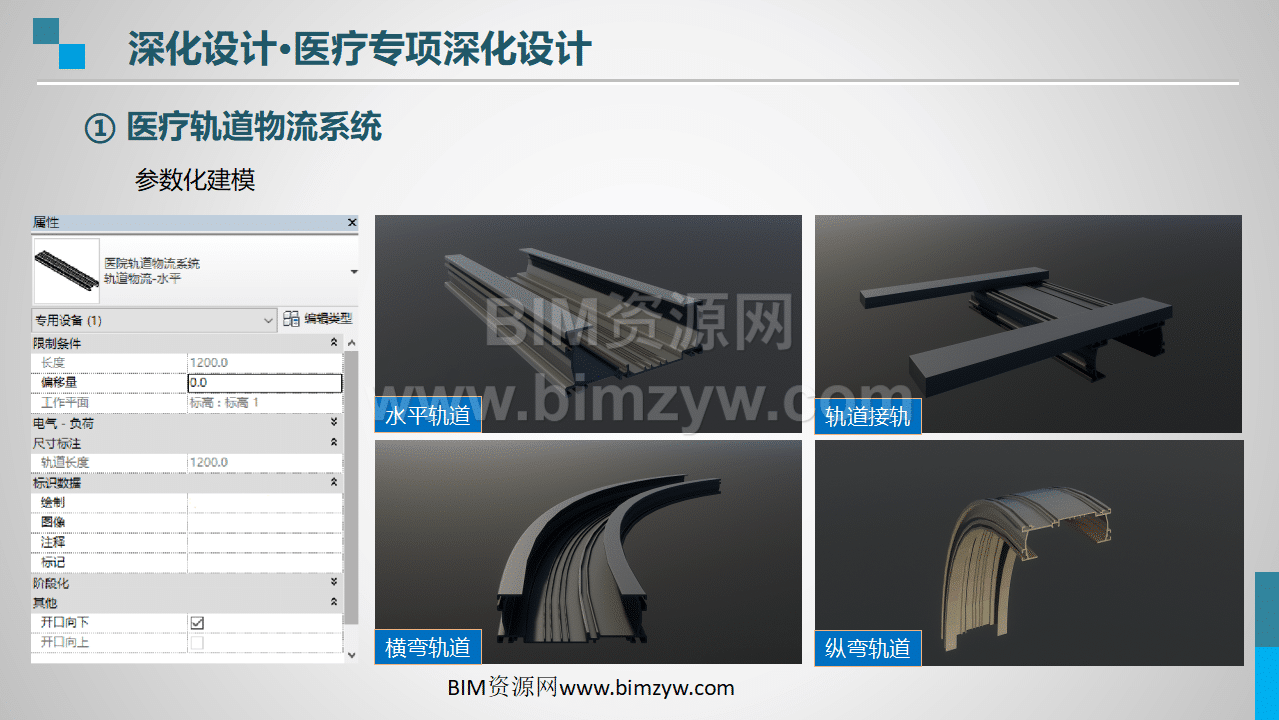

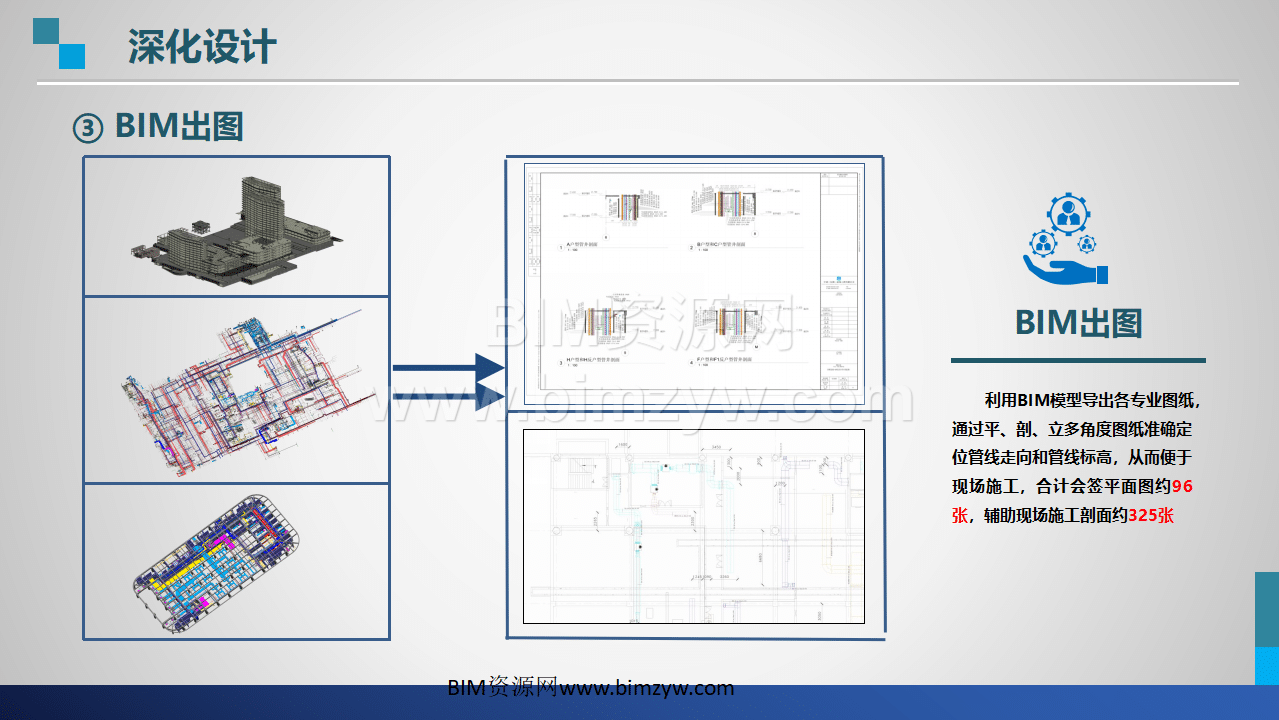

在机电深化方面,解决了货车通道处管线绕行防火卷帘门、走廊管线综合排布等问题,减少二次返工,地下室施工预估节省 28.5 万。同时进行净高分析,为精装奠定基础;通过 BIM 出图,提供约 96 张会签平面图和约 325 张辅助现场施工剖面图;在预留预埋、支吊架、砌块、管线分段及医疗专项等深化设计中,均实现优化,降低成本,提高施工效率和质量。

2、从该项目看,BIM 技术在施工管理环节发挥了怎样的作用?

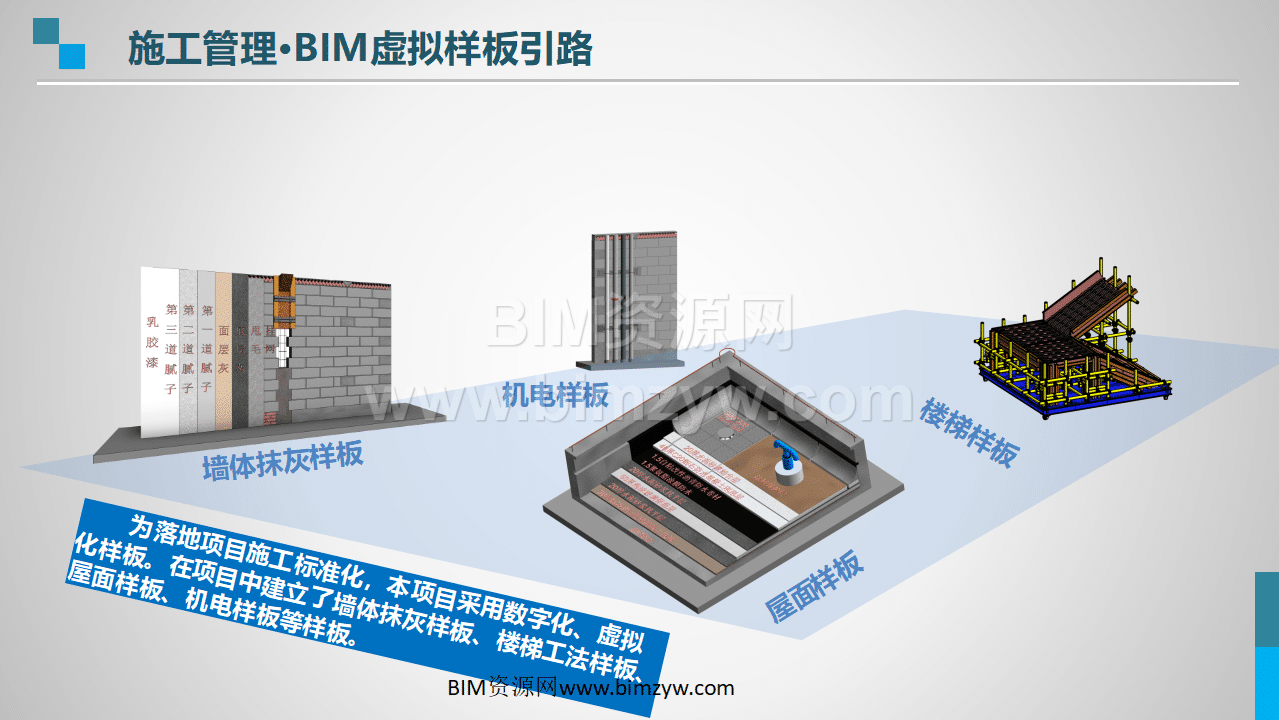

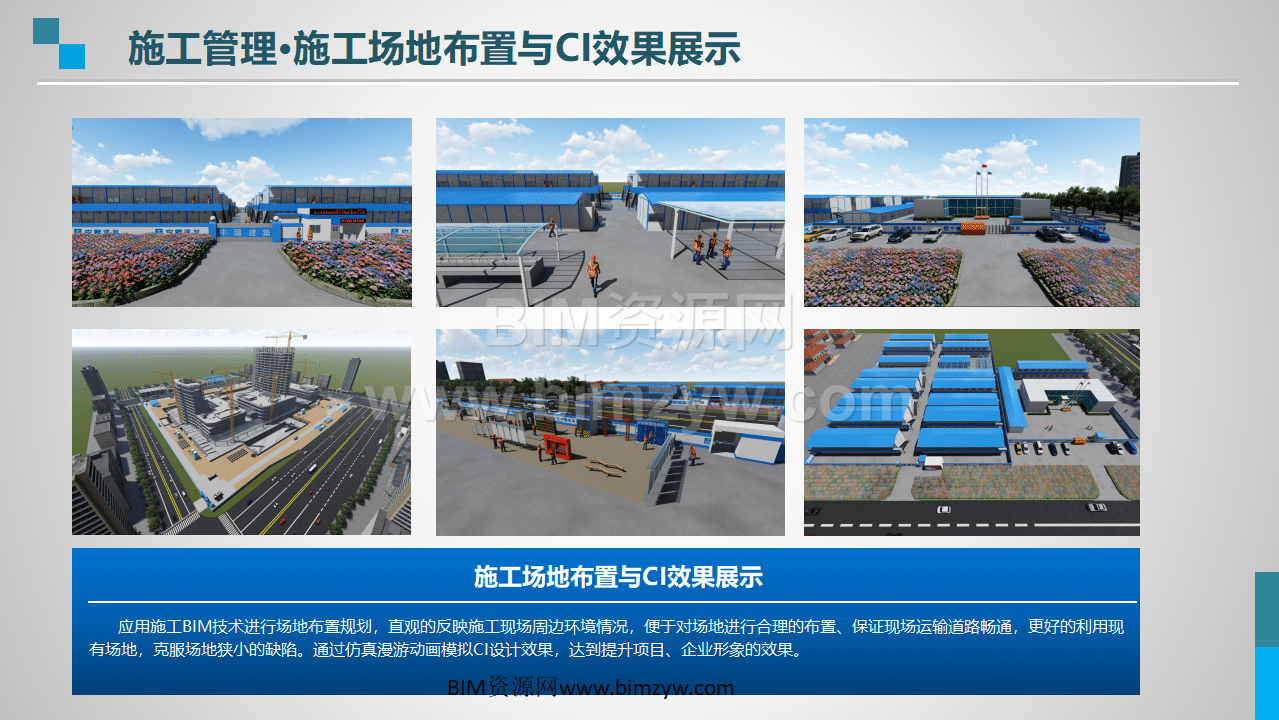

在图纸审查上,依据 BIM 模型进行碰撞检查,共发现 10845 项碰撞问题,节约项目成本约 105 万,提前解决施工问题。通过可视化管理,对项目人员培训后将模型轻量化传至手机端,方便现场查看保证施工准确性。利用虚拟样板引路,建立多种样板实现施工标准化。进行施工场地布置规划,展示 CI 设计效果提升项目形象,还针对复杂节点实现可视化交底,编制模拟报告方便快捷。

3、该项目 BIM 技术应用存在哪些不足,后续计划如何改进?

不足:专业技术方面,医院项目对 BIM 专业化要求高,团队需加强相关规范学习;团队参与感不足,BIM 应用未完全融入各部门日常工作;模型维护不到位,因施工周期紧张,BIM 工程师在模型更新及维护上滞后;创新应用过少,受时间限制许多创新应用未尝试。

改进计划:探索 BIM 在商务预算、装配式机房、成本管控等方面深度应用;建立企业级 BIM 数据库,为后续总包模式下 BIM 应用提供大数据支持;依托公司设计院资源探索 BIM 正向设计。
