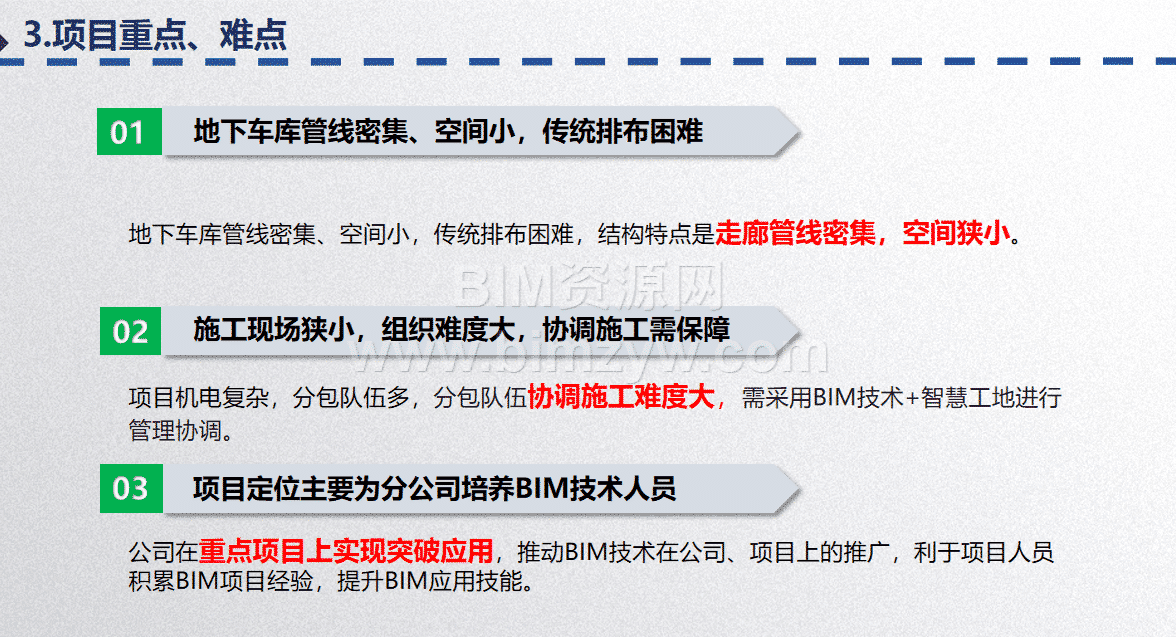

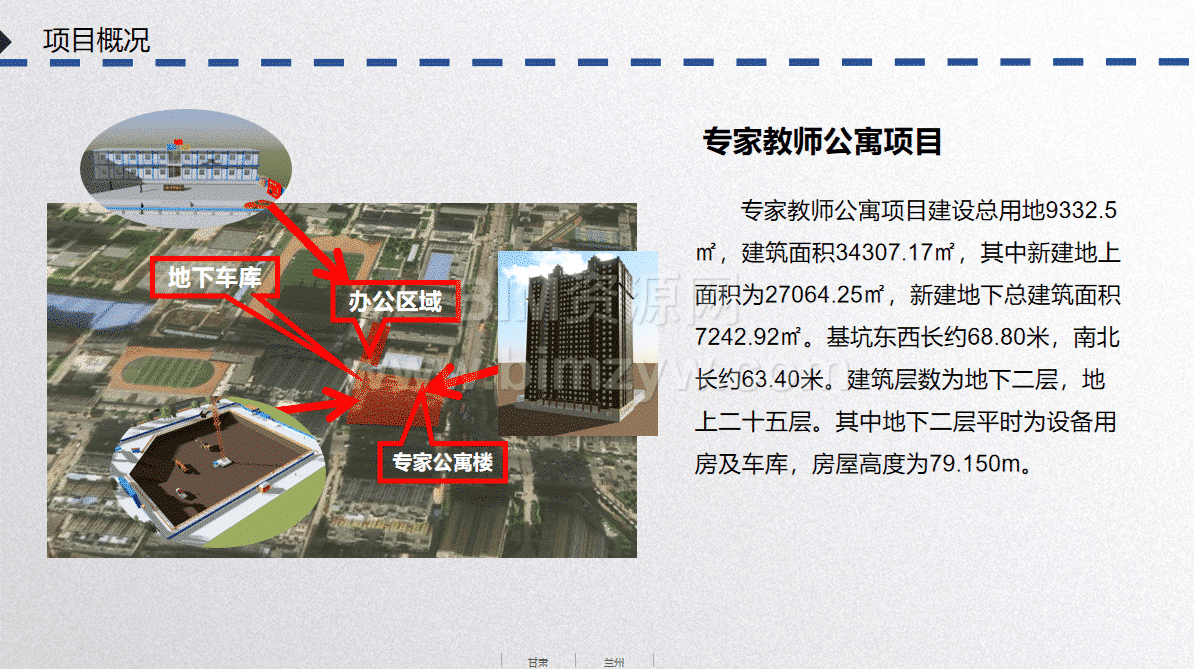

师范学院专家公寓楼项目总建筑面积 34307.17㎡，包含地上 25 层住宅及地下 2 层车库，是集居住与配套服务于一体的综合性建筑。针对项目场地狭小、机电管线复杂、多专业协同难度大等挑战，打造了从建模到智慧工地管理的全流程数字化解决方案，为高校基建项目提供了可复制的技术范本。

一、全专业 BIM 建模：精准定位设计痛点

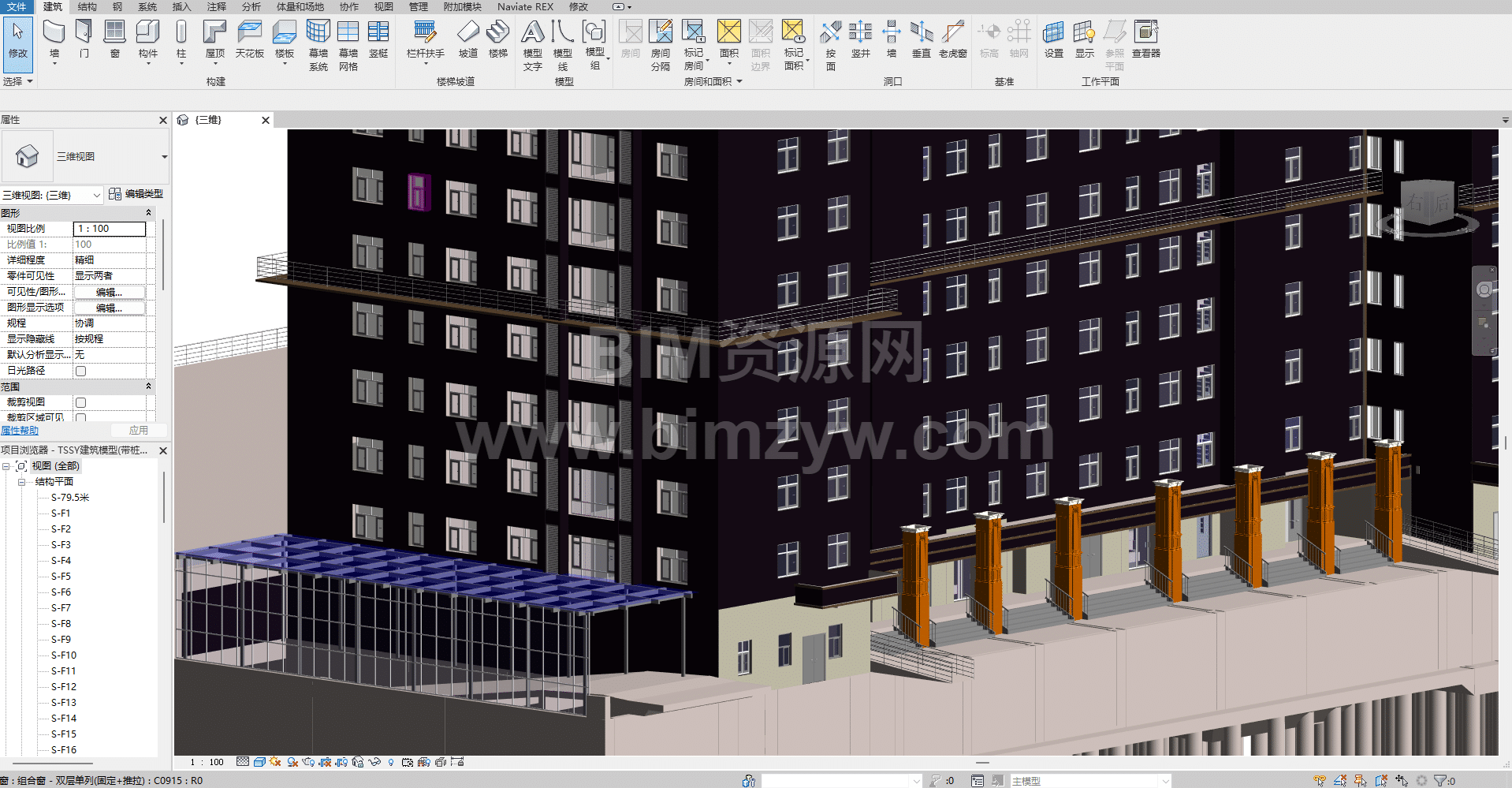

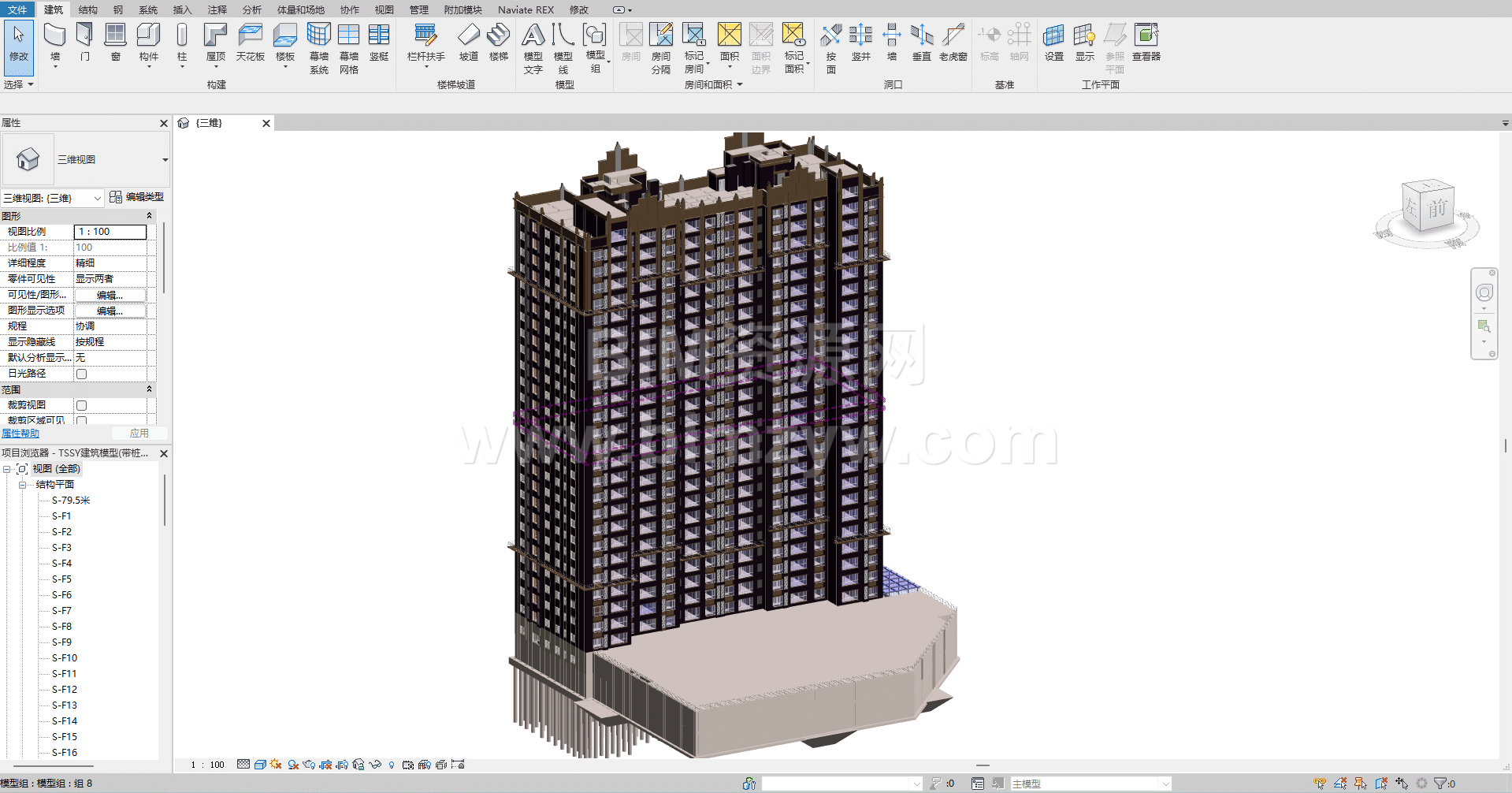

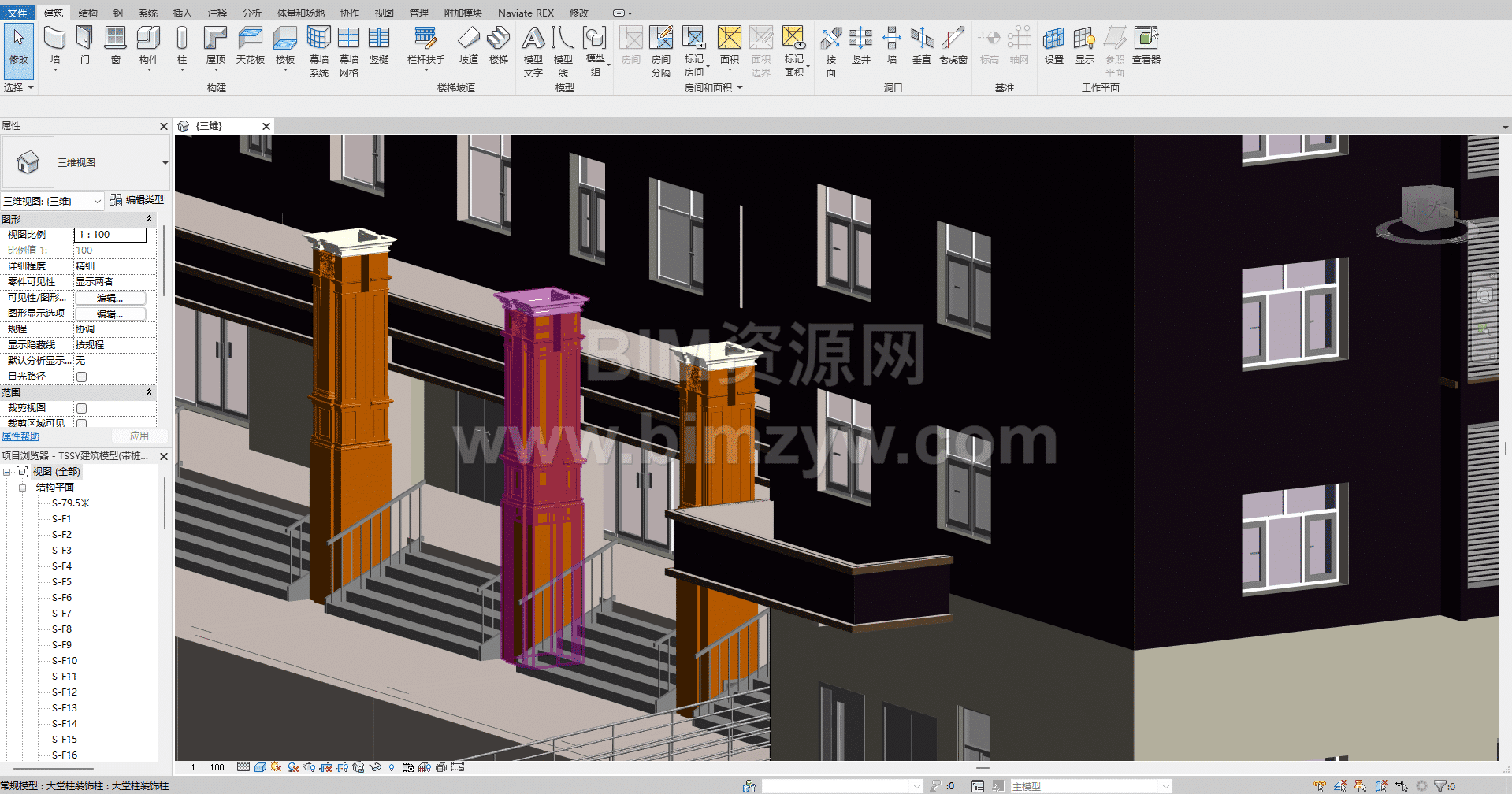

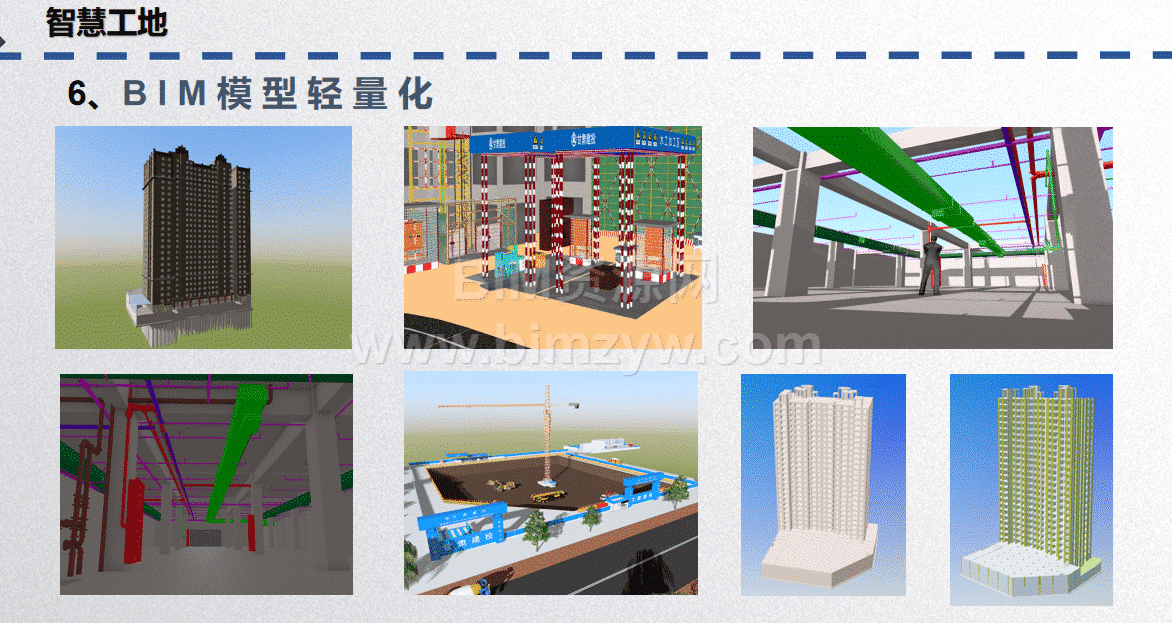

项目初期，BIM 团队采用 Revit 建立建筑、结构、机电全专业模型，通过三维可视化手段提前发现设计隐患。在结构模型中，识别出地下车库悬挑梁支撑不足、剪力墙厚度标注缺失等问题 23 处，避免了后期拆改导致的工期延误和成本增加。机电建模过程中，整合给排水、暖通、电气专业管线，利用 Navisworks 碰撞检查发现冲突 189 处，其中地下车库走廊管线碰撞占比达 45%。通过优化排布，实现 DN50 以上管线零碰撞，同时将走廊净高从 2.1 米提升至 2.4 米，满足使用功能与美观需求。

二、施工全流程优化：从场地规划到工艺创新

（一）动态场地布置与资源调度

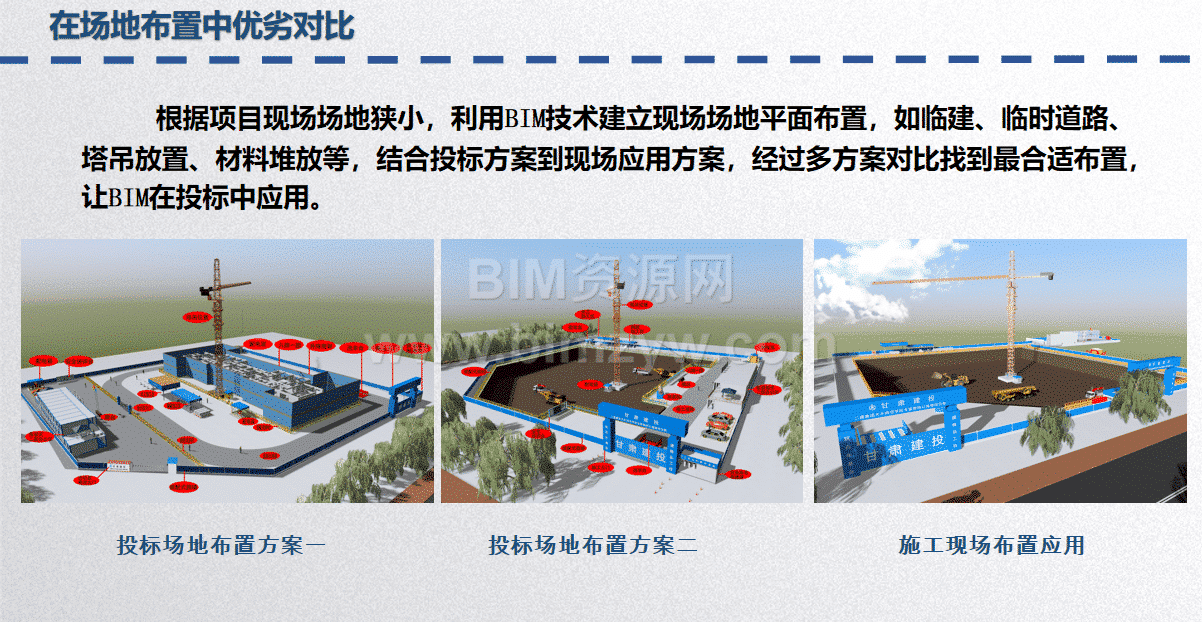

针对施工场地狭小难题，团队利用 BIM 技术模拟临建布置、塔吊定位及材料运输动线，通过多方案对比优化场地规划。例如，将钢筋加工棚从基坑内调整至场地南侧，减少二次搬运距离约 150 米，场地利用率提升 20%。同时，建立施工阶段动态模型，实时跟踪材料堆放与机械运行状态，避免传统场地管理中常见的交通拥堵和资源浪费。

（二）虚拟样板与三维技术交底

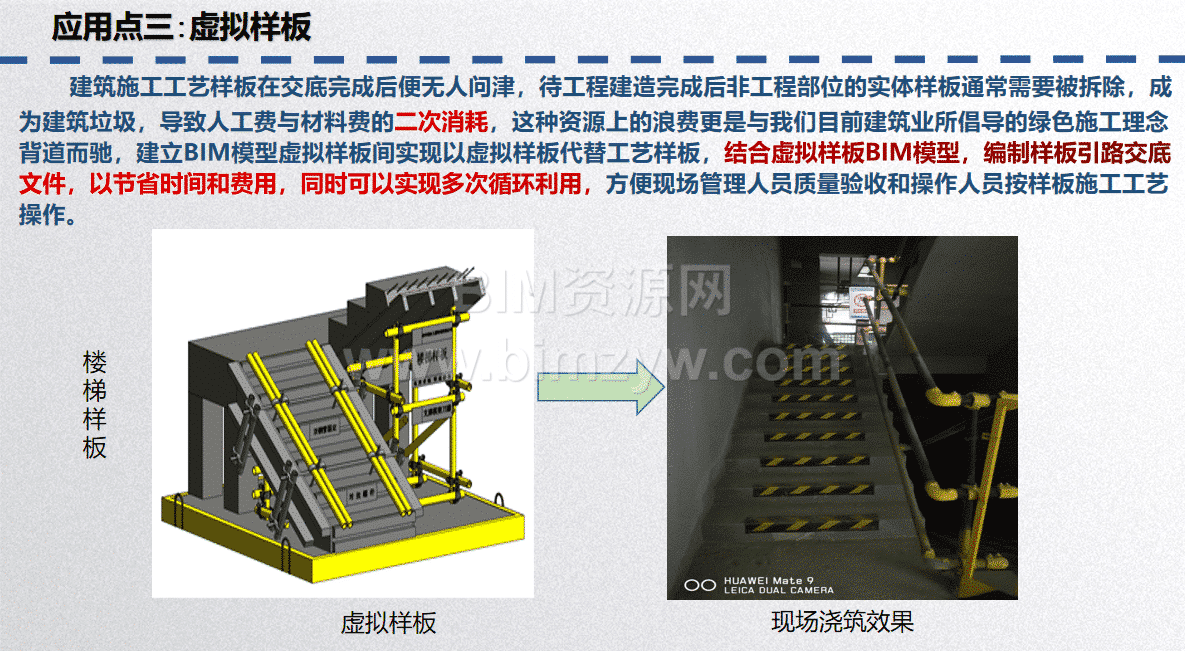

传统工艺样板存在浪费问题，项目采用 BIM 虚拟样板间替代实体样板，通过三维模型展示楼梯、厨卫等关键节点做法，结合动画演示施工流程，使操作人员直观理解工艺标准。例如，高支模架体搭设动画帮助工人提前熟悉搭设顺序与安全要点，减少技术交底时间 50%，同时避免了实体样板拆除产生的建筑垃圾，契合绿色施工理念。

（三）二次结构精细化管理

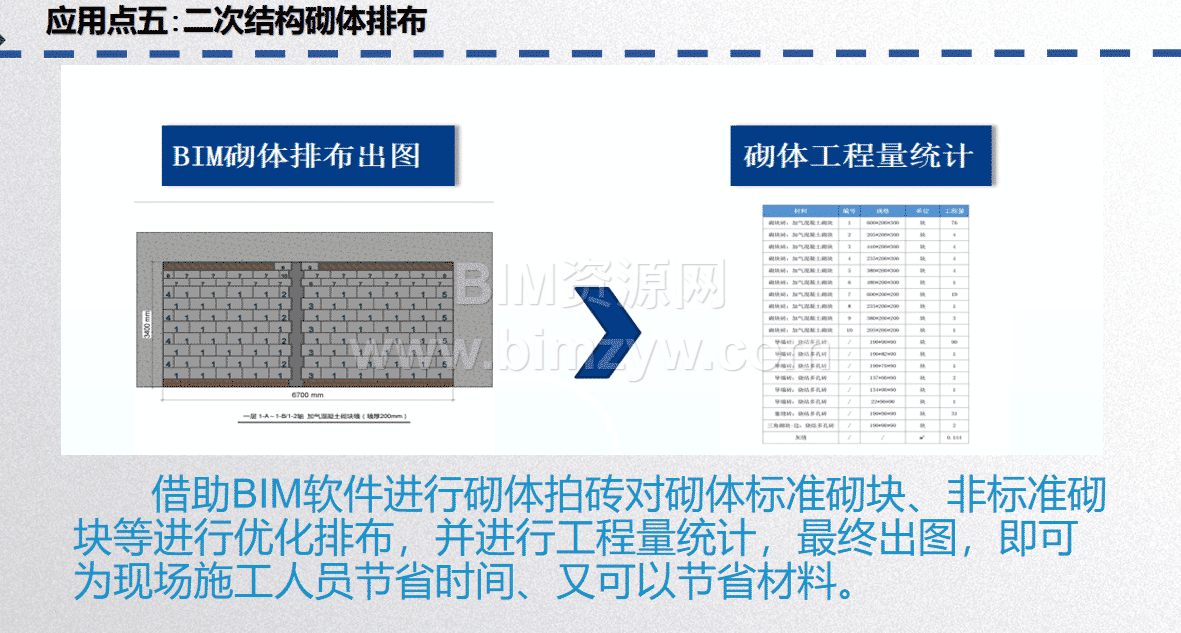

利用 Revit 插件进行砌体排砖模拟，根据墙体尺寸自动优化砌块排布，精确计算蒸压加气混凝土砌块与导墙砖用量，误差控制在 2% 以内。施工中按楼层分段组织材料进场，减少现场堆放占地 40㎡，砌块损耗率从 8% 降至 5%。配套导出的排砖图与工程量清单，指导工人按图施工，缩短砌筑工期 5 天，节约材料成本约 8 万元。

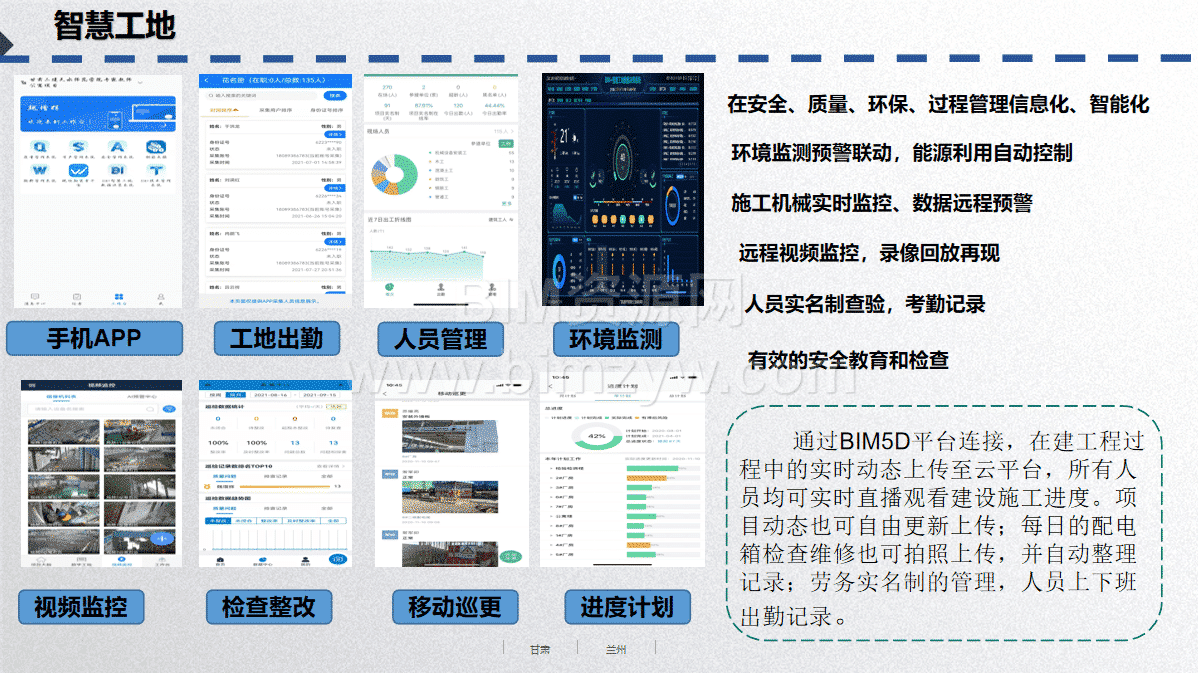

三、智慧工地集成：构建数字化管理生态

项目将 BIM 模型与广联达智慧工地平台深度融合，实现五大核心功能：

安全管理：通过模型关联隐患点位，手机端实时上报外脚手架安全网缺失、临边防护不到位等问题，整改响应速度提升 50%，隐患整改率达 100%。塔吊监测系统实时预警超重、超限作业，累计发出预警 12 次，避免机械安全事故。
劳务管理：实名制系统与 BIM 楼层信息联动，实时统计各区域作业人数，出勤率数据误差小于 1%。通过 VR 安全体验培训 200 余人次，高空坠落、物体打击等场景模拟使工人安全意识提升 60%。

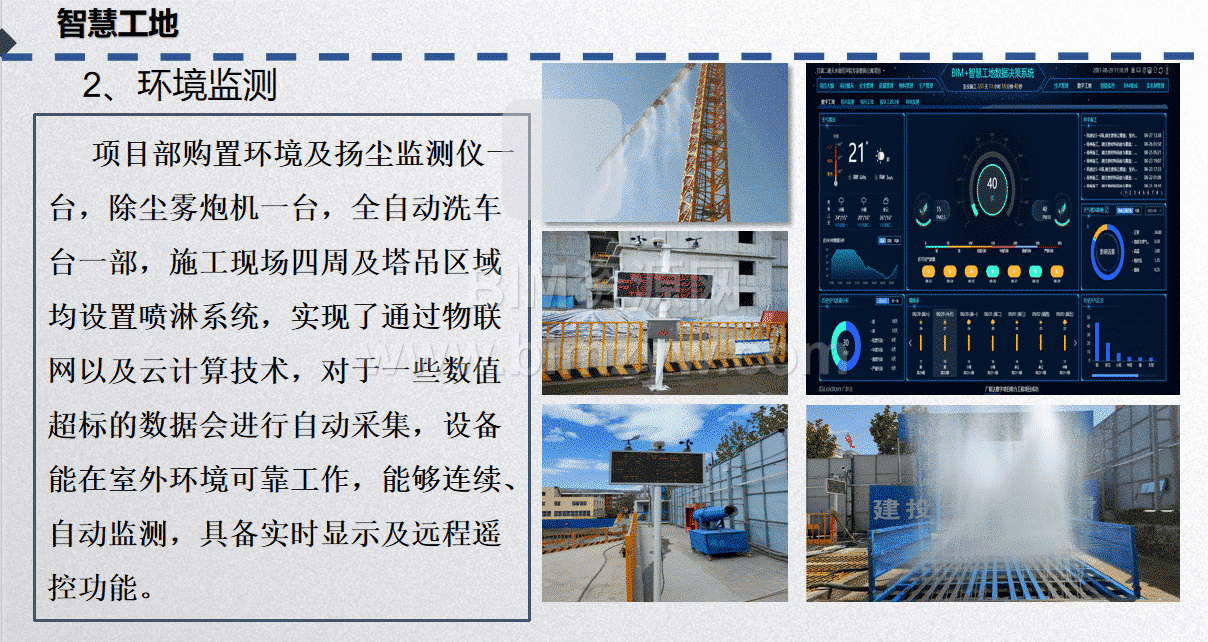

环境与能耗监控：部署扬尘监测仪、智能水电表，实时采集 PM2.5、用水量、用电量数据。当扬尘浓度超标时，自动触发喷淋系统；智能电表对施工区、办公区用电实施定额管理，累计节约能耗 15%，实现绿色施工目标。
物料与机械管控：运用物资验收系统实现材料进出场精益管理，地磅智能监控作弊行为，混凝土进场验收误差控制在 ±1%。爬架提升过程中，通过扩音器与灯光警示实时提醒现场人员，降低高处作业风险。

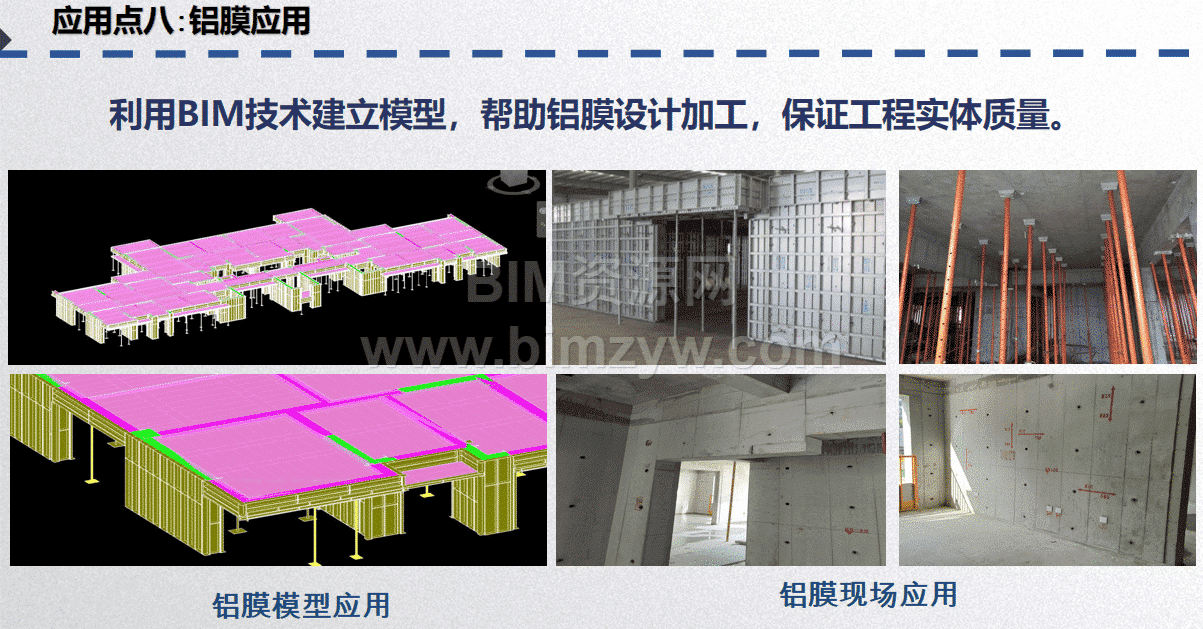

方案模拟与协同：制作施工工艺模拟动画 12 部，如铝膜安装、管线综合施工等，通过二维码分享至手机端，累计扫码查看超 500 次。动画辅助优化施工方案 3 次，缩短关键工序工期 10 天。

四、效益提升与未来展望

（一）综合效益显著

工期：提前 15 天完成深化设计，总工期缩短 25 天，为项目提前交付创造条件。
成本：减少拆改、材料损耗及人工成本，累计节约超 30 万元，BIM 投入产出比达 1:5。
管理：培养 BIM 专业人才 6 名，形成企业级族库 200 余个，提升团队数字化管理能力。项目观摩交流吸引行业单位参与，增强企业市场竞争力。

（二）技术延伸规划

未来计划将 BIM 模型向运维阶段延伸，对接高校后勤管理系统，实现设备档案管理、能耗分析等功能，预计节约运维成本 10%。同时，引入无人机巡检与 BIM+GIS 技术，提升场地管理智能化水平，推动项目全生命周期数字化交付。

结语

师范学院专家公寓楼项目通过 BIM 技术与智慧工地的深度融合，不仅解决了高校基建项目的复杂管理难题，更探索出一条 “建模精准化、施工可视化、管理智能化” 的数字化建造路径。其经验表明，BIM 技术已从单一的建模工具升级为全流程管理引擎，为教育建筑、住宅地产等领域提供了可复用的技术范式。随着建筑工业化与智能化的推进，该项目的实践成果将持续助力行业向高效、绿色、智能方向转型。
