项目背景

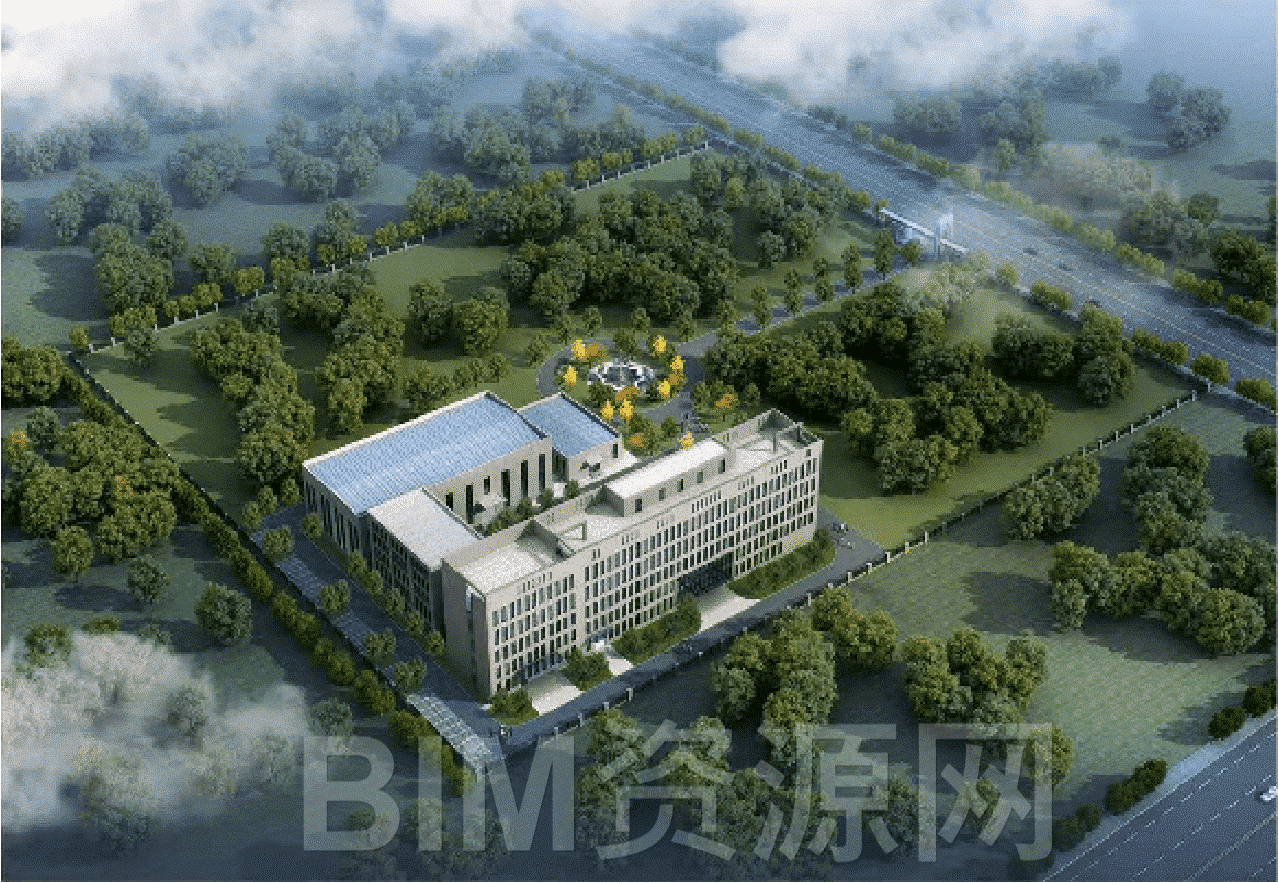

该项目总建筑面积1.0万余平方米，涵盖专业实验室、电磁兼容室、动物实验室及地下设备用房等多项功能模块。项目建设团队在复杂的机电系统、专业交叉施工以及多项新技术应用的多重挑战下，面向现代化检验检测标准，全面导入BIM5D与智慧管控技术，实现高效施工协同与精细化管理。
BIM体系构建与管理标准

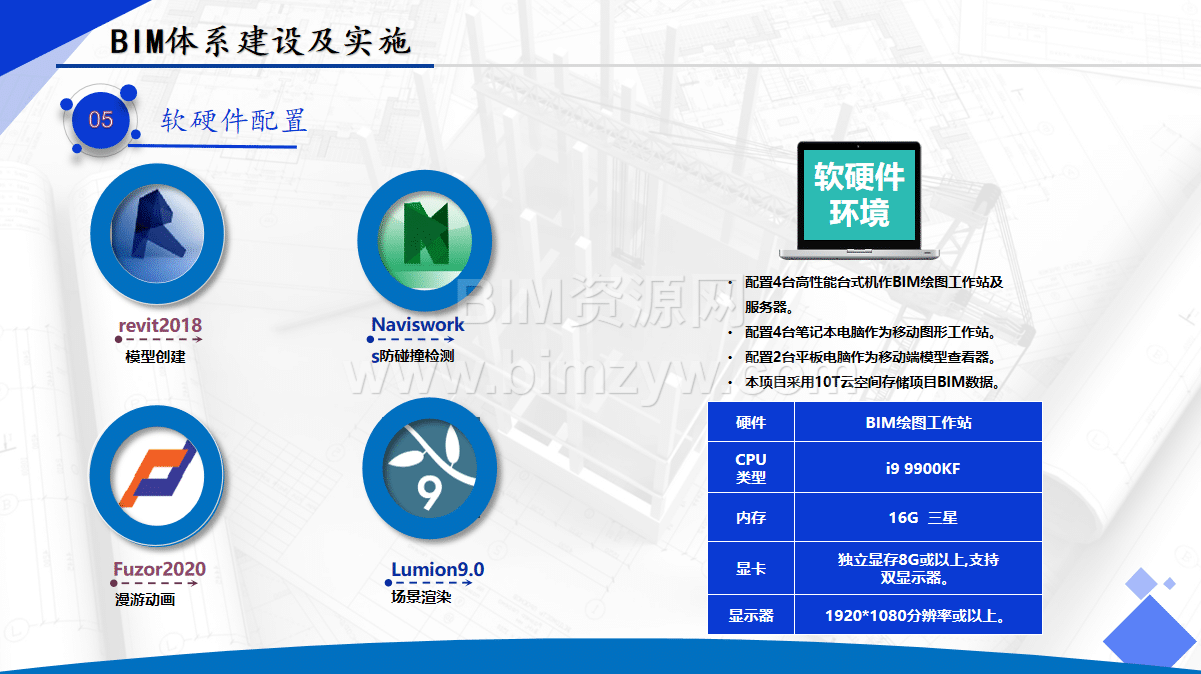

为保障BIM技术应用落地，项目组制定了完整的BIM实施策划与质量控制措施，结合《建筑信息模型应用统一标准》与《广联达BIM5D与Revit模型交互建模规范》，结合公司内部《BIM模型创建细则》，编制了项目专项《BIM技术应用策划》。BIM质量控制从模型建模到出图标准进行严格把关，包含每周模型校对、管线综合排布原则以及碰撞检测流程，确保三维模型始终保持高精度与高一致性。项目配备Navisworks、Revit2018、Lumion 9.0、Fuzor 2020等主流BIM软件工具，并搭建了10T云空间存储平台，为 BIM数据实时同步、模型共享与移动端查看提供了有力支持。
基础模型创建与碰撞检测优化

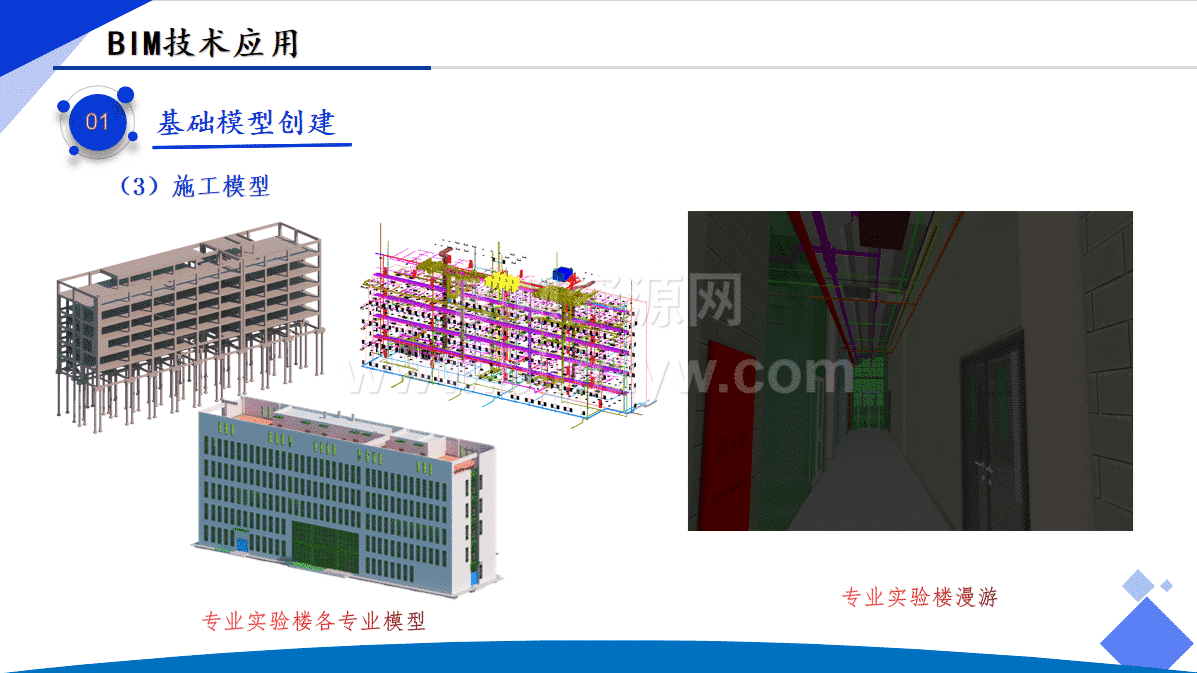

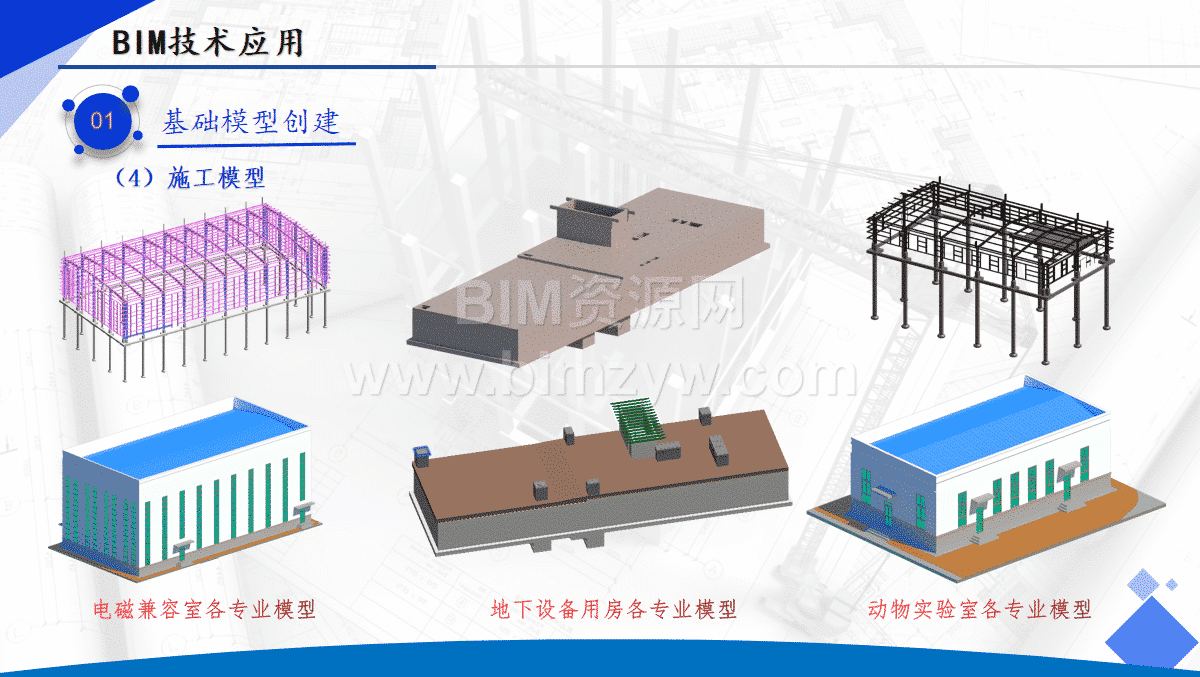

在基础模型创建阶段，项目团队以三维场布模型为起点，先后构建了专业实验楼、电磁兼容室、动物实验室及地下设备用房的土建、机电和设备模型，通过BIM技术实现施工场地可视化与虚拟漫游。基于管线综合模型，团队通过碰撞检测识别了165处关键碰撞点，并与监理、设计单位及分包方紧密沟通，对模型进行深度优化，形成无碰撞的机电管线实施方案，为后续现场施工减少了大量返工风险。通过BIM模型自动生成工程量清单，材料部可据此制定精准的材料计划，避免浪费与滞料情况。
深度应用：管线优化与构造深化

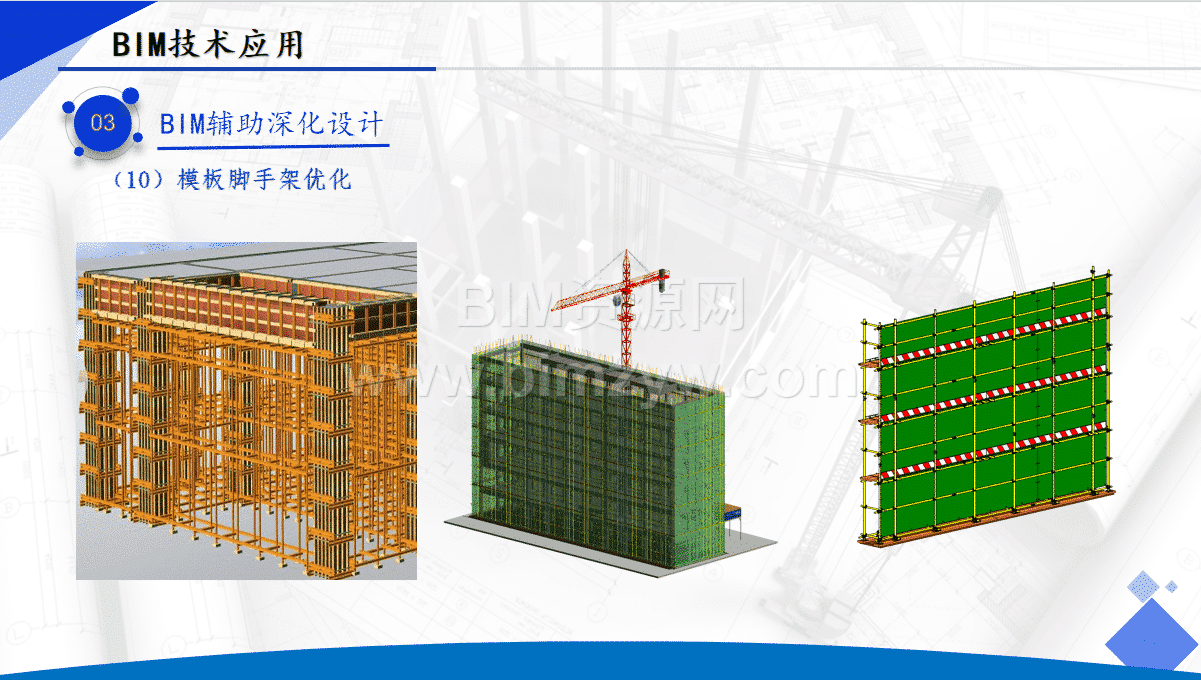

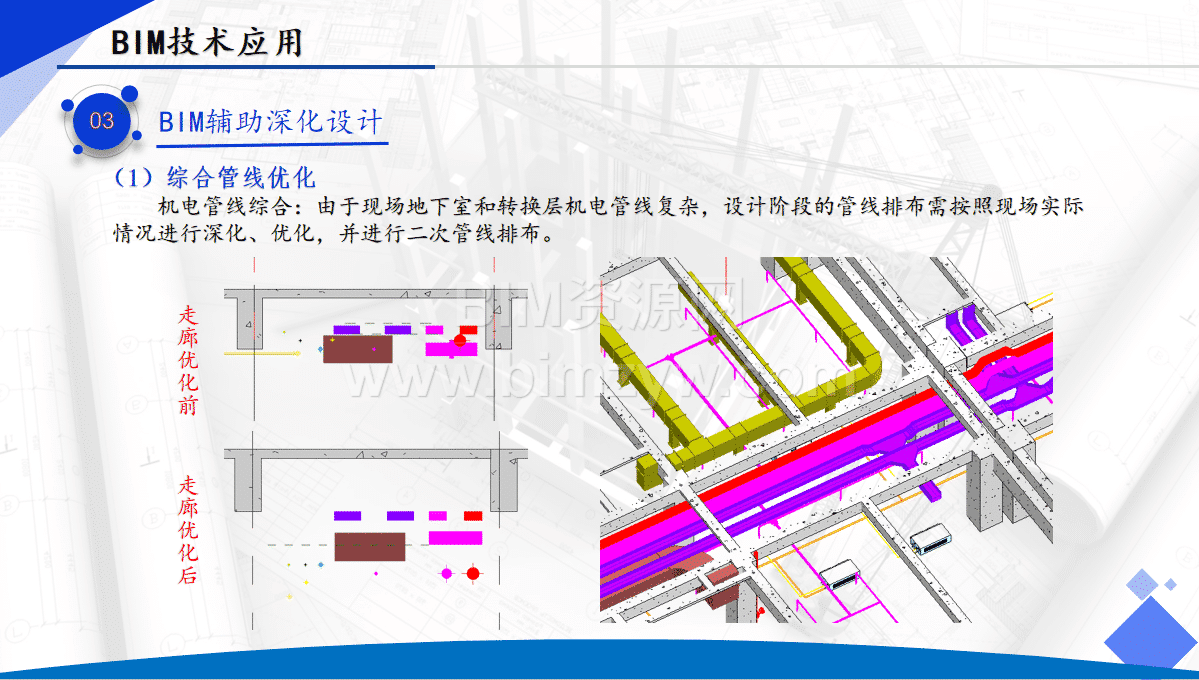

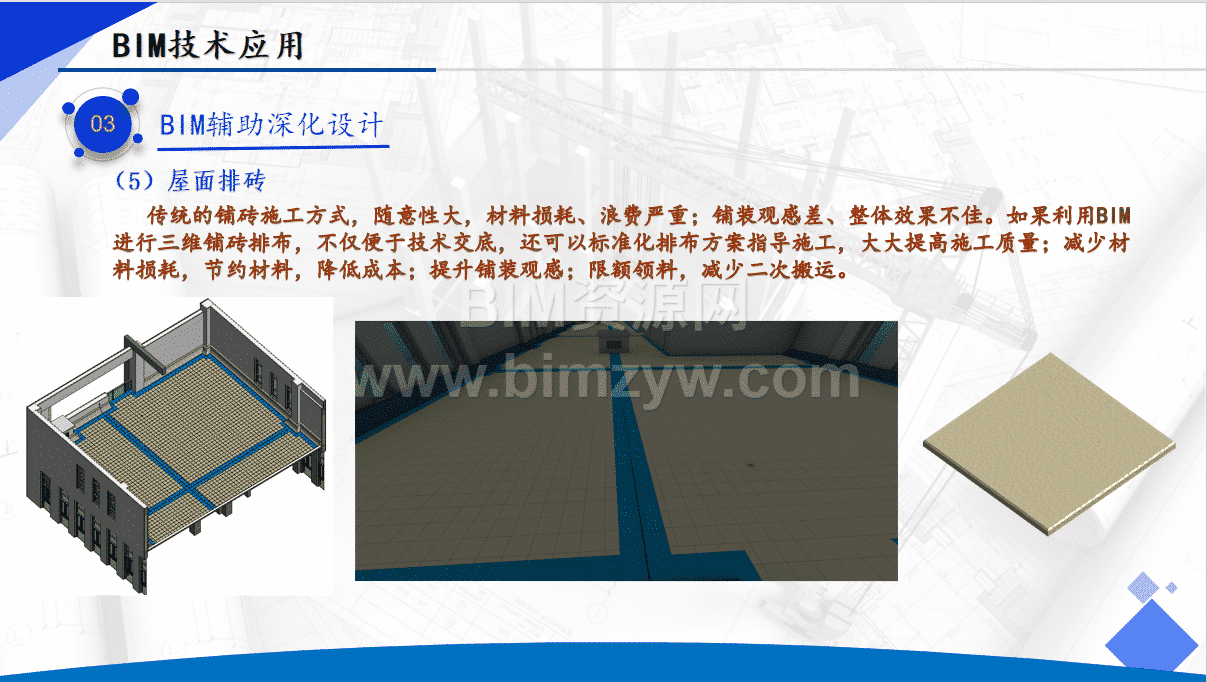

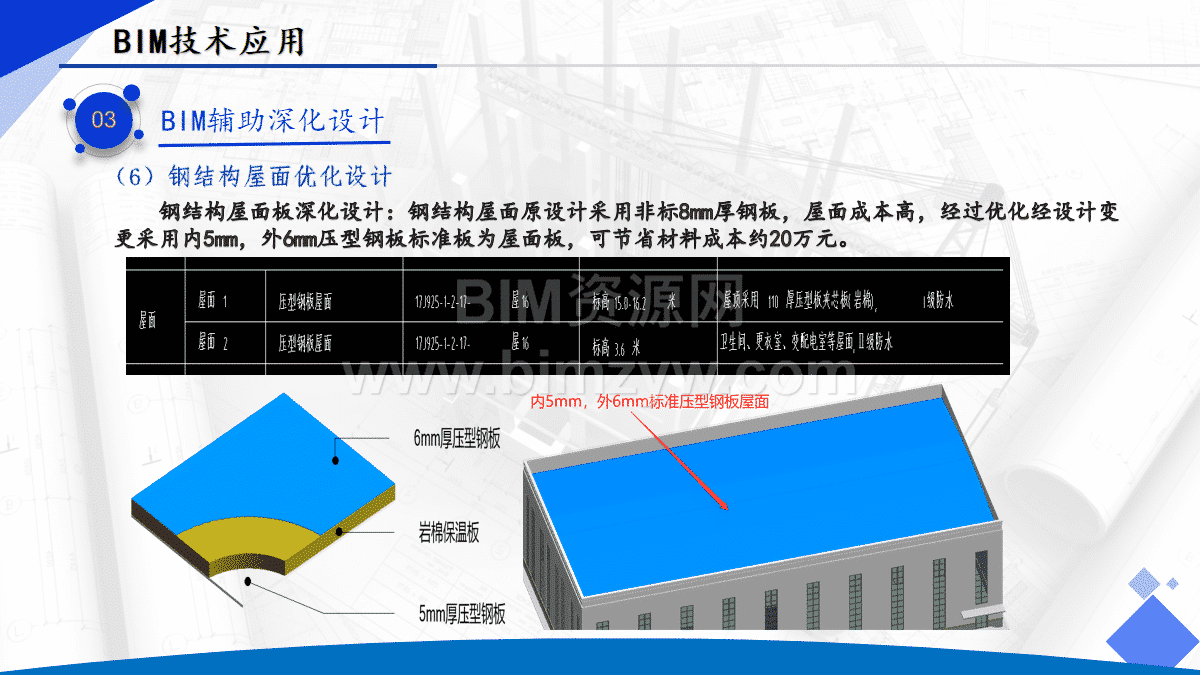

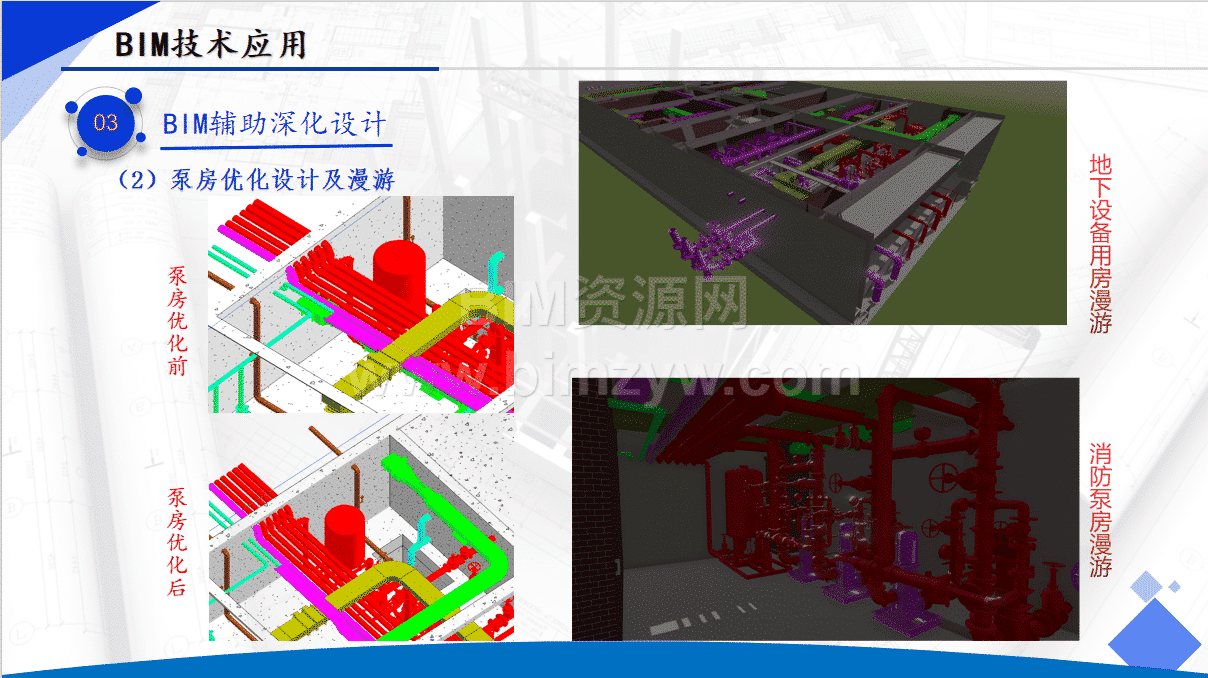

项目在BIM辅助深化设计环节，重点开展机电管线综合优化、泵房及抗震支吊架深化、钢结构节点优化、屋面排砖与钢屋面板优化、砌体排布优化等多项技术创新。机电管线综合模型模拟地下室与转换层的复杂管线布置，对管线碰撞进行反复验证，使管线分布更加合理有序。泵房深入漫游与优化设计结合三维动态预演，提升施工交底效率。抗震支吊架深化设计通过模型精准安排支吊架位置，增强系统稳定性与安全性。钢结构节点深化设计利用三维模型进行节点交底，显著提高节点连接质量。屋面排砖和屋面板优化设计运用数字化模型对比分析，将非标8mm钢板更换为标准5mm与6mm压型钢板，为项目节省了约20万元材料成本。砌体排布模拟有效降低材料损耗、减少二次搬运并提高施工质量。
BIM信息化平台赋能进度与安全管控

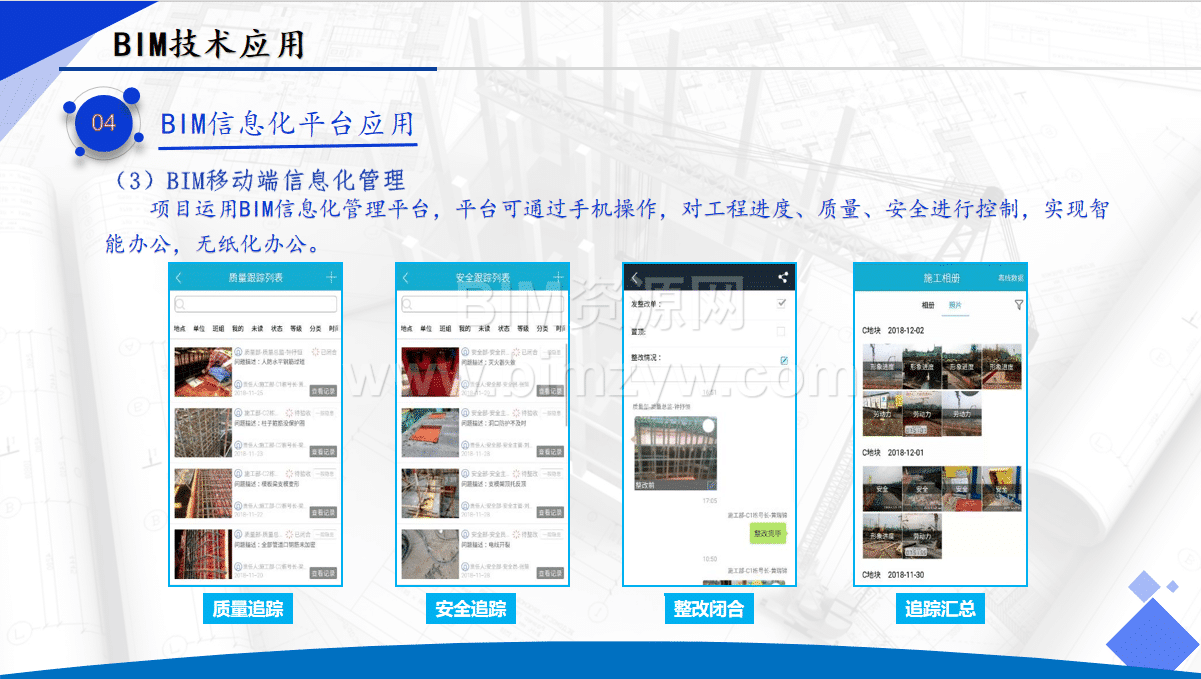

项目将BIM技术与4D施工进度计划紧密结合，利用施工模拟对比计划与实际进度，生成劳动力曲线与每日现场情况分析图表，为项目管理者提供精准的进度调整与资源调配建议，确保工程按期推进。安全管理方面，依托BIM信息化平台，将安全隐患拍照上传、整改指派、闭合流程从移动端到PC端全方位监控，实现安全问题的可视化与数据化分析。BIM移动端信息化管理让现场人员可随时通过手机端查看质量追踪与安全整改进度，推动无纸化办公与智能化管控。塔基检测模块通过塔机监测系统实时采集塔机运行数据并无线传输，为现场管理提供决策依据，确保塔机群作业安全与效率。
技术管理与创新应用亮点

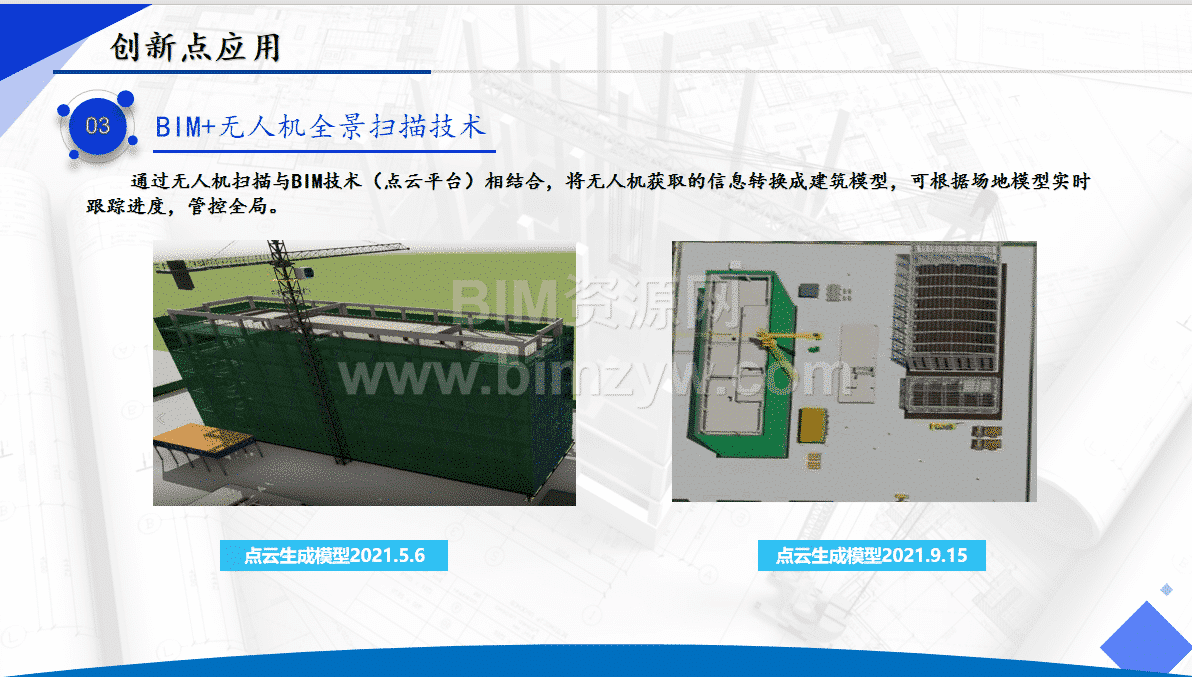

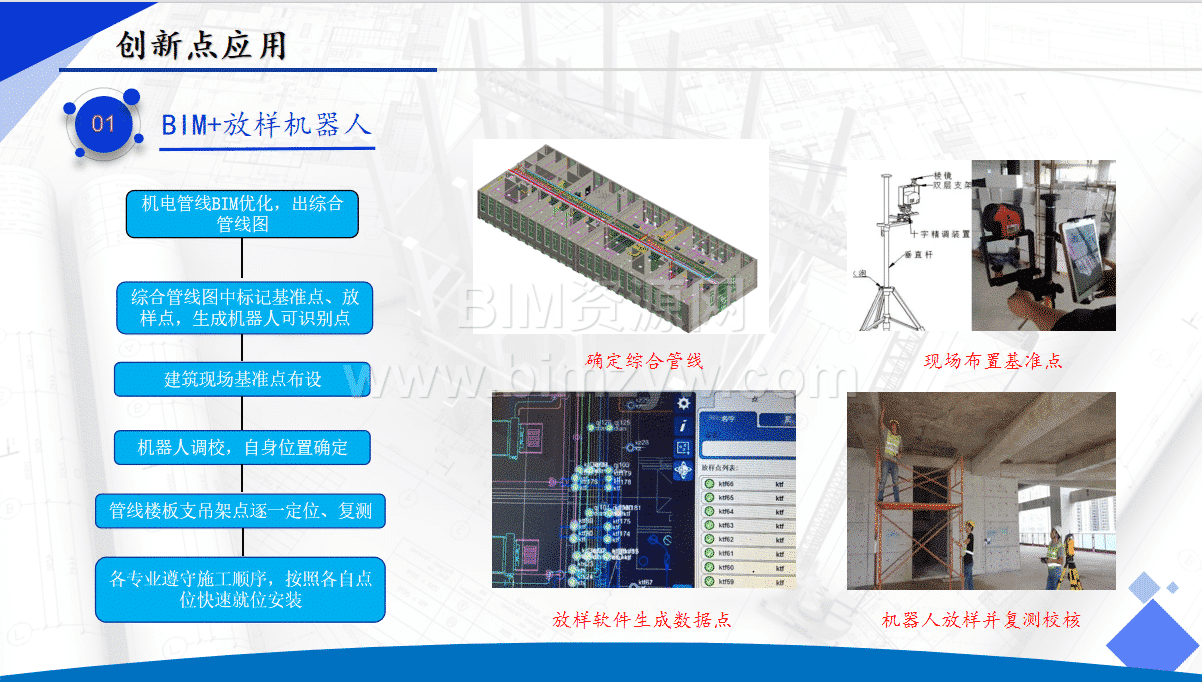

技术管理层面，项目利用BIM平台规范施工方案编制与审批，实时上传设计变更与图纸问题分布，便于技术负责人随时掌控图纸变更整体情况。创新应用方面，项目实现了BIM与放样机器人深度融合，机电管线综合图标注基准点与放样点，机器人自动定位并快速复测校核，极大提升了放样效率与精准度。BIM+VR虚拟漫游让结构与精装修模型化为可视的虚拟空间，设计团队与业主可通过虚拟现实设备随时体验方案效果，节约时间与成本。BIM+无人机全景扫描技术将无人机点云数据转化为可对比的三维模型，实现施工进度与场地状态的实时跟踪。BIM+虚拟样板系统打破传统实体样板占地面积大、搭建周期长的瓶颈，利用虚拟三维模型进行质量样板展示与安全仿真交互，为施工交底提供更直观、更便捷的解决方案。智能安全帽定位技术将人脸识别、智能定位与劳务实名制系统融合，实现工地劳务人员定位与考勤精准化管理，提升现场安全管控水平。
BIM应用效益与经济收益透析
通过三维模型进行土石方量、混凝土量与钢筋量计算，项目在成本控制上取得了显著成果。BIM辅助施工阶段解决了土建、机电、外装与钢构等多专业建模整合难题，提前发现图纸缺陷并反馈设计，累计消除图纸问题80余项，为项目节省了约15万元成本。泵房与屋面板优化设计为项目节省钢结构面板材料成本20万元、屋面防水材质成本70万元。基于4D施工模拟与模型优化，该项目提前10天完成关键节点施工，为企业节省约10万元管理成本。
人才建设与未来发展规划
项目团队针对BIM专业应用人才培养制定清晰路径，将其能力定位为项目实践能力与BIM应用能力两大模块。在项目设计、施工、运维生命周期各阶段，通过培养建筑、结构、电气、暖通等各专业人才掌握BIM软件操作技能与三维模型构建能力，为后续运维阶段提供规范化、系统化的模型数据支持。未来，甘肃建投将进一步推动BIM由单项目技术应用向企业管理层面的深度融合，实现BIM与管理系统一体化，助力企业践行智慧工地理念，推动行业向数字化、智能化新模式升级。
