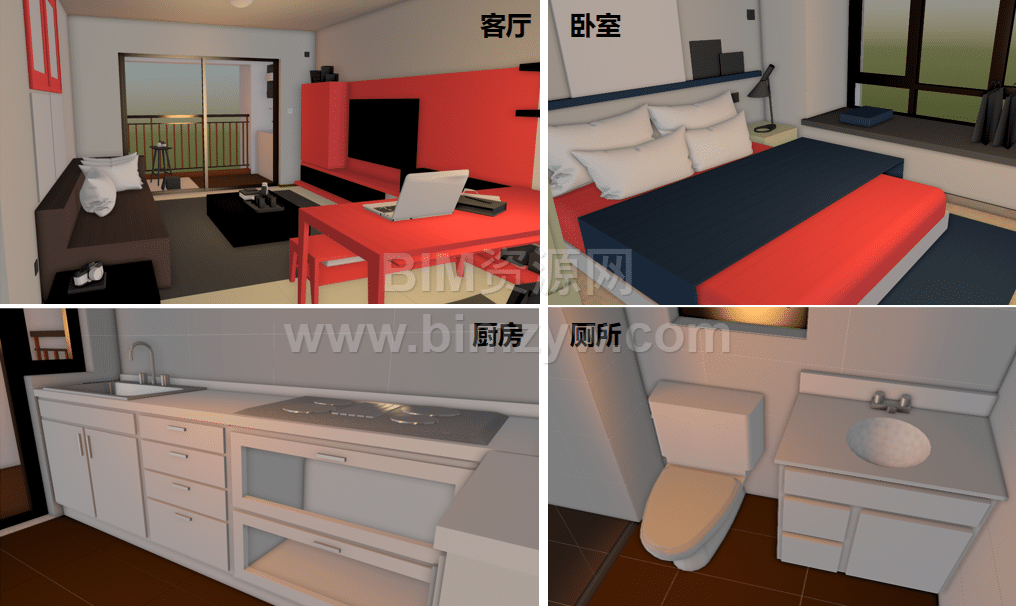

项目BIM资料最全案例:三水六期房地产项目BIM应用全套资料 2024-08-31 BIM案例 243 推广 一、项目工程概况 项目组成:由 5 栋住宅建筑、1 栋商铺建筑、1 栋三层幼儿园和一层地下室组成。 基本信息:总用地面积 28882.35㎡,总计容面积 51988.16㎡,总建筑面积 68368.69㎡,地上建筑面积 53549.92㎡,地下建筑面积 14818.77㎡,建筑基底面积 4332.12㎡,总户数 483,停车位 508。 其他指标:容积率 1.80,绿地率 40.0%,建筑密度 15.0%。 二、施工方案模拟 施工方案动画模拟:采用模拟软件对整个工期计划进行 4D 模拟,利用三维动画展现进度计划,方便施工人员组织人、材、机等因素,并提供可视化参考。 项目计划进度管理:基于 BIM 模型,采用 P6 计划管理系统输出的计划工期对项目进度进行管理。 三维场地布置:利用 BIM 技术进行三维场地布置,便于讨论和修改场地布置,检验其合理性,优化场布置,提高现场机械设备覆盖率,降低运输和二次搬运费用,提升管理人员对施工现场的了解,提高沟通效率。 三、三维施工交底 三维交底:对容易疏忽错误的地方进行交底,如外立面、剖面构造等。 深化交底:对机房管线复杂位置进行深化,并配合图纸进行交底说明。 三维拆解:对加腋梁与加腋板部位进行准确真实的三维表达和拆解,方便现场开模。 大样剖切:根据现场需求快速剖切实体,提供轴侧辅助视图,提高交流效率。 工序模拟动画:对综合管线进行工序模拟,指导现场施工人员按序施工,提高安装效率。 四、三维信息查询 三维查询对比:将 BIM 模型用于项目验收管理,方便验收人员进行现场模型和实物比对,降低验收疏漏风险,可通过 ipad 等移动终端进行查询比对。 快速查询决策:通过 BIM 三维模型查看构件及楼层的各种模块信息,提高决策效率,同时进行数据整合信息管理,为快速方案建立提供基础数据。 五、管线综合应用 管线综合设计:对地下室模型进行碰撞检查,查出 699 处碰撞点,调整 209 处管线排布,降低设计疏漏,减少现场重复拆装、返工和浪费,提高建造效率。 机房设备布置展示图:通过三维模型辅助平面方案表达,提升施工图质量,便于工程师理解设计意图,优化机房管线设备的空间排布方案,减少拆返,提高效率。 预留孔洞图:通过预留孔洞三维模型和图,精确定位预留孔位置,消除打砸钻的返工情况,提高效率,节约成本。 空间净高检测:利用 BIM 软件快速进行净高检查,与设计、施工规范要求和施工需求对比检查,优化设计。 深化设计图纸和安装图:采用 BIM 模型进行深化设计,实现工厂化加工,自动生成加工料表,为安装提供精确位置,提高安装效率。 地下室管线综合效果漫游展示:对机房、管线空间排布进行可视化效果检查。 六、精装修的应用 三维排布效果校核:通过三维空间模拟对装修图进行校核。 户内电线及网络布线:采用 BIM 三维物理布线,让安装线管真实精确呈现。 产品信息承载:各种部品信息均可在模型中查询,并为家装构件添加运维信息,方便后续统一跟进和维修管理。 七、其他工程应用 地基基础管理的应用:结合公司地基基础零容忍管理规定,根据真实施工情况录入每条桩的施工数据,链接过程质量管理数据,形成桩基竣工模型,作为竣工结算和验收的依据。 砌体排砖辅助设计:应用 BIM 模型进行构件拆分,用于现场集中加工或工厂定制生产,降低现场损耗。 企业产品族库的应用:建立族模型 274 个,包括建筑 58 个、结构 38 个、电气 74 个、给排水 66 个、暖通 38 个,产品族库可作为公司战略资源清单目录下的三维信息载体,实现可视化数据管理。 八、成本净量计算 Revit 软件自动生成的工程量清单:Revit 软件可自动生成土建和安装部分的工程量清单。 BIM 模型的工程量统计,清单与广联达对比:整体单项目分期土建装修工程计量、对数可从 44 天降低至 29 天,计量效率提升 33%;整体单项目分期安装工程计量、对数可从 30 天降低至 11 天,计量效率提升 63%。 九、设计阶段应用 施工图模型搭建:部分完成,因时间因素部分内容未完成。 结构留洞图及预埋图:部分完成,因时间因素部分内容未完成。 内装深化模型:部分完成,因时间因素部分内容未完成。 景观与室外管线 BIM 工作:景观模型完成,室外管线模型及综合排布未完成,因时间因素。 十、项目总结建议 项目应用情况列举:设计阶段共计 16 项应用,完全完成 7 项,部分完成 7 项,未完成 2 项;施工阶段总计 20 项应用,完成 14 项,部分完成 3 项,未完成 3 项。未完成的原因主要包括建模工作量大、时间紧、重复工作量大以及时间因素的取舍。 项目应用情况汇总分析:建议后续 BIM 工作建立专门团队,致力于 BIM 技术研究,从小范围体量开始应用,逐项击破,步步为营。 资源截图 资源下载资源下载立即下载大小:10.22GB版权:仅供学习,请勿商用解压密码:www.bimzyw.com 声明:本站资源全部来自公开网络购买或收集,水印不代表署名仅用于防盗,版权归原作者所有。 版权说明:资源均源于互联网收集整理,不保证资源的可用及完整性,仅供个人学习研究,请勿商用。喜欢记得支持正版,若侵犯第三方权益,请及时联系我们删除!《版权声明》 0 0
