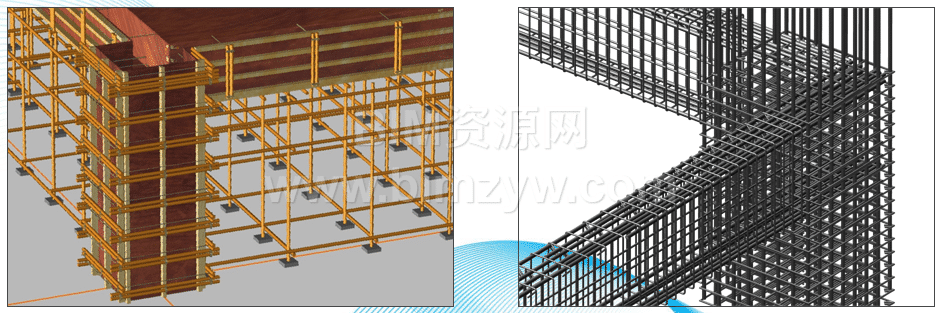

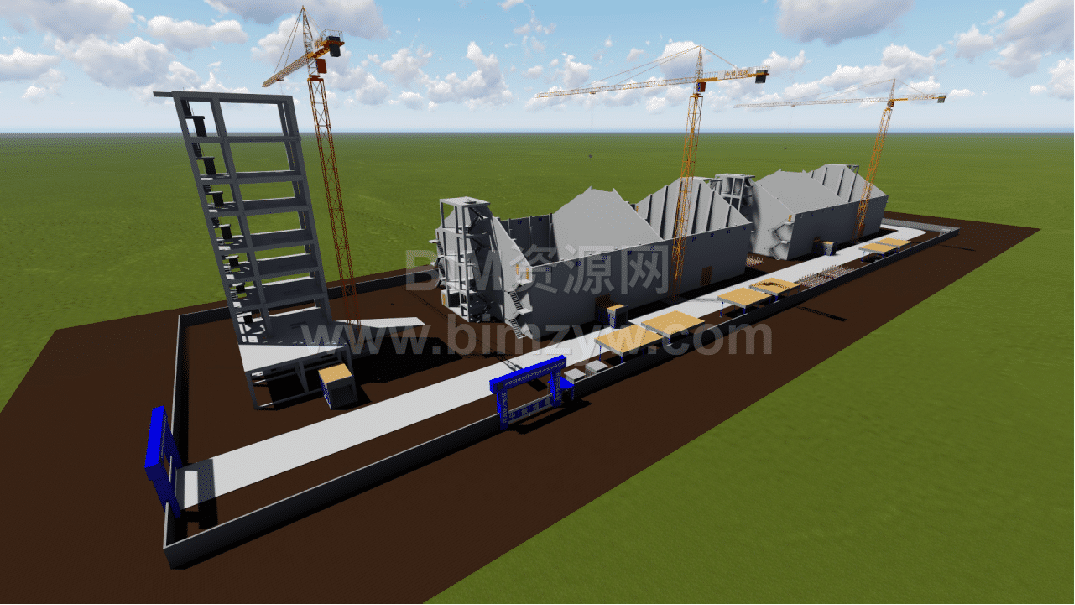

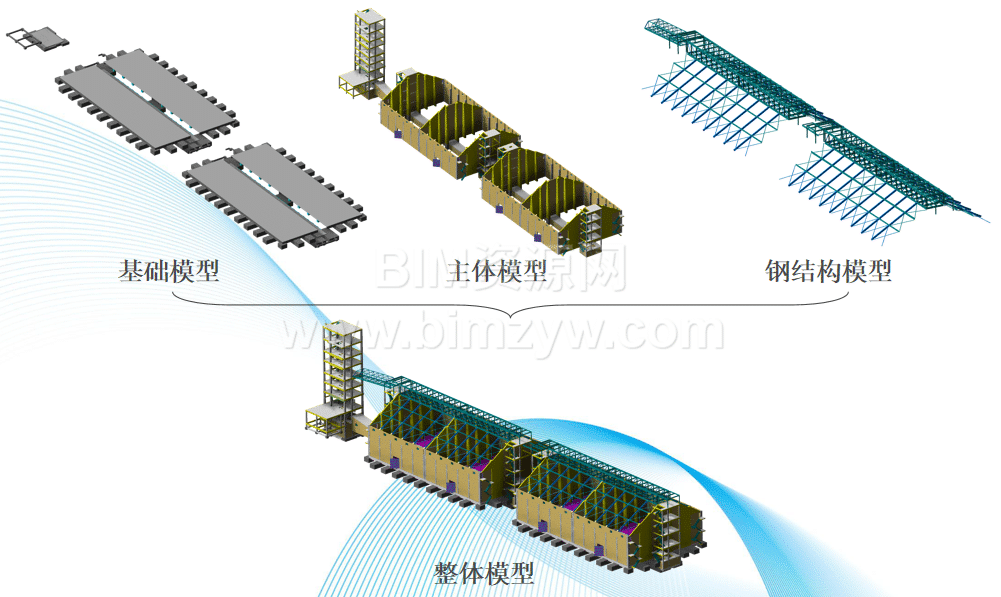

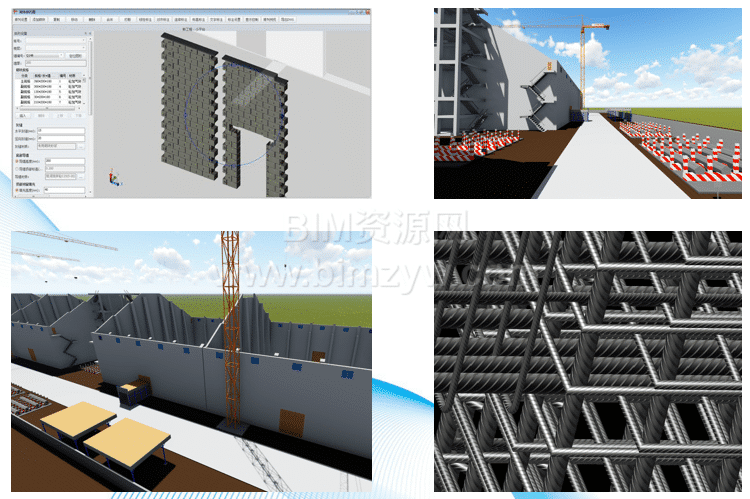

大型机械化平房仓施工BIM技术应用(含BIM模型、汇报PPT及演示视频) 2024-08-31 BIM案例 206 推广 工程概况 项目位置:位于辽宁省盘锦市盘锦港内,为中储粮(盘锦)物流有限公司新建中转仓项目和建仓项目。 项目组成:分 101J 机械化仓、102J 机械化仓、转接塔三个单项工程,主体为钢筋混凝土框架结构,仓顶及仓上通廊为钢结构。 二、软硬件环境 软件:运用多款不同厂商的 BIM 软件,如 AUTODESK REVIT 等,进行数据互导,并在云端系统后台集成,包括建模软件、渲染软件和后台软件等。 数据格式:支持 LBIM 格式、IFC 格式、PDS 格式以及现场影像数据等。 五、BIM 模型建立 模型内容:包括拉森钢板桩基坑支护模型、101 仓、102 仓、仓塔间栈桥、钢屋顶模型、主体模型、基础模型、钢结构模型等。 建模方式:采用转化和手动建模相结合的方式,通过 IFC 格式互导,在系统后台合并模型。 六、BIM 应用成果 图纸问题整理:通过云模型检查功能自动查找建模错误,共发现土建、钢结构、安装问题 121 项,在图纸会审时得到回复,避免后期施工中的质量缺陷、工期延误和现场返工;对发现的问题开展技术讨论会并进行技术交底,保证施工质量。 工程量统计:结合 BIM 模型和现场实际施工情况,精确制定材料采购计划,结合物资部门的限额发料进行材料精细化管理,统计了混凝土、防水、模板等工程量。 多专业碰撞检查:各专业模型在 BIM Works 中集成进行冲突检查,自动查找出碰撞点并手动筛选,最终确定 63 处碰撞点并输出报告。 管线综合排布:与建设单位、设计院沟通安装管线综合排布原则,确保调整后的模型能指导实体安装。 场地布置模拟:利用 BIM 技术进行场地布置模拟。 施工节点模拟:对砌体排布、模板支撑体系和钢筋绑扎节点进行模拟,辅助技术交底并出具工程量用于限额发料控制。 现场信息化管理:建立基于云端模型的信息化管理平台,运用手机客户端即时拍摄现场问题并上传至模型指定位置,便于远程掌握现场情况、控制质量安全风险、及时统计分析并解决问题;建立资料库,将工程资料上传到 BIM 平台,通过三维模型实时查阅相关资料,便于竣工资料归档。 运维管理:将设备信息录入模型中交付建设单位,便于后期运维管理;在系统后台设定设备的维修保养信息,系统会通知指定维修人员,避免人为疏漏。 助力绿色施工:BIM 技术在 “节材”、“节地” 方面为绿色施工做出贡献,节约了钢筋、标准煤、铁矿石和水等资源。 七、BIM 应用效益 经济效益:项目工程进度和成本控制得到保证,避免了返工带来的经济损失,与传统施工相比在工程利润和施工进度上有很大提升,创造直接经济效益共计 160.6 万元。 社会效益:集团公司大力推进 BIM 技术在施工中的应用,培养人才并以点带面推广,有责任和义务推进 BIM 技术在中国建筑行业的发展。 八、经验教训 完善 BIM 管理制度:提前建立完善的 BIM 管理制度,以保障 BIM 工作的顺利开展,避免与固有管理体系冲突导致的困难。 执行 LOD 标准:模型精度需执行 LOD 标准,在不同阶段建立不同精度的模型,以满足多专业碰撞检查和管线综合排布等精细化管理的需求,避免人力浪费。 BIM 工作常态化:BIM 工作贯穿项目始末,需要持之以恒才能充分发挥其作用。 资源截图 资源下载资源下载立即下载大小:270.73MB版权:仅供学习,请勿商用解压密码:www.bimzyw.com 声明:本站资源全部来自公开网络购买或收集,水印不代表署名仅用于防盗,版权归原作者所有。 版权说明:资源均源于互联网收集整理,不保证资源的可用及完整性,仅供个人学习研究,请勿商用。喜欢记得支持正版,若侵犯第三方权益,请及时联系我们删除!《版权声明》 0 0
