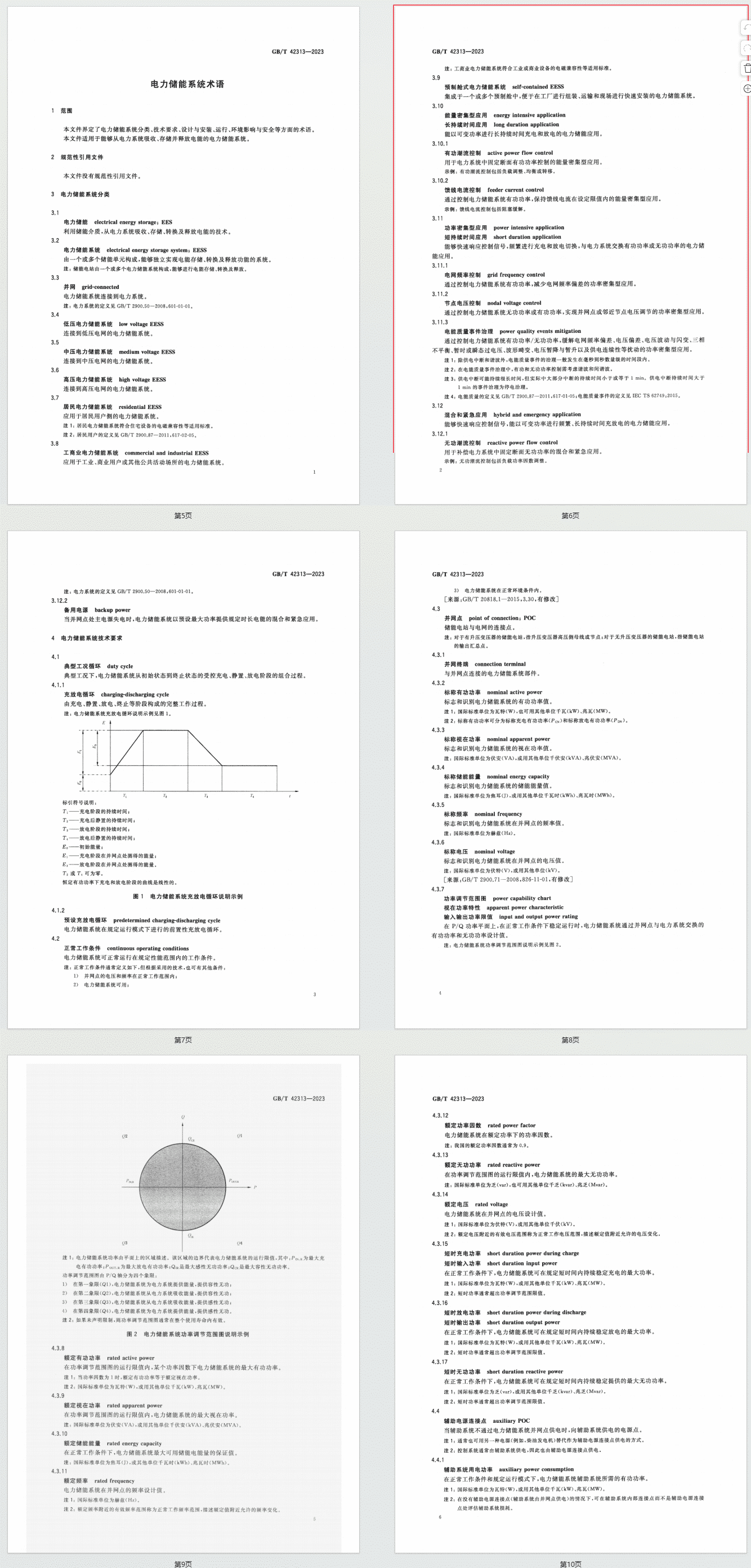

高清GB42313-2023電力儲能系統術語pdf電子版下載

高清GB42313-2023電力儲能系統術語pdf電子版下載
《電力儲能系統術語》(GB/T 42313-2023)是中國國家标準,規定了電力儲能系統的術語和定義。該标準适用于從電力系統吸收、存儲并釋放電能的電力儲能系統。

  • 範圍:界定了電力儲能系統分類、技術要求、設計與安裝、運行、環境影響與安全等方面的術語。
  • 規範性引用文件:沒有規範性引用文件。
  • 電力儲能系統分類
    • 電力儲能:利用儲能介質,從電力系統吸收、存儲、轉換及釋放電能的技術。
    • 電力儲能系統:由一個或多個儲能單元構成,能夠獨立實現電能存儲、轉換及釋放功能的系統。
    • 并網:電力儲能系統連接到電力系統。
    • 低壓電力儲能系統:連接到低壓電網的電力儲能系統。
    • 中壓電力儲能系統:連接到中壓電網的電力儲能系統。
    • 高壓電力儲能系統:連接到高壓電網的電力儲能系統。
    • 居民電力儲能系統:應用于居民用戶側的電力儲能系統。
    • 工商業電力儲能系統:應用于工業、商業用戶或其他公共活動場所的電力儲能系統。
    • 預制艙式電力儲能系統:集成于一個或多個預制艙中,便于在工廠進行組裝、運輸和現場進行快速安裝的電力儲能系統。
    • 能量密集型應用:能以可變功率進行長持續時間充電和放電的電力儲能應用。
    • 功率密集型應用:能夠快速響應控制信号,頻繁進行充電和放電切換,與電力系統交換有功功率或無功功率的電力儲能應用。
    • 混合和緊急應用:能夠快速響應控制信号,能以可變功率進行頻繁、長持續時間充放電的電力儲能應用。
  • 電力儲能系統技術要求
    • 典型工況循環:典型工況下,電力儲能系統從初始狀态到終止狀态的受控充電、靜置、放電階段的組合過程。
    • 正常工作條件:電力儲能系統可正常運行在規定性能範圍内的工作條件。
    • 并網點:儲能電站與電網的連接點。
    • 标稱有功功率:标志和識别電力儲能系統的有功功率值。
    • 标稱視在功率:标志和識别電力儲能系統的視在功率值。
    • 标稱儲能能量:标志和識别電力儲能系統的儲能能量值。
    • 标稱頻率:标志和識别電力儲能系統在并網點的頻率值。
    • 标稱電壓:标志和識别電力儲能系統在并網點的電壓值。
    • 功率調節範圍圖:在P/Q功率平面上,在正常工作條件下穩定運行時,電力儲能系統通過并網點與電力系統交換的有功功率和無功功率設計值。
    • 額定有功功率:在功率調節範圍圖的運行限值内,某個功率因數下電力儲能系統的最大有功功率。
    • 額定視在功率:在功率調節範圍圖的運行限值内,電力儲能系統的最大視在功率。
    • 額定儲能能量:在正常工作條件下,電力儲能系統最大可用儲能電能量的保證值。
    • 額定頻率:電力儲能系統在并網點的頻率設計值。
    • 額定功率因數:電力儲能系統在額定功率下的功率因數。
    • 額定無功功率:在功率調節範圍圖的運行限值内,電力儲能系統的最大無功功率。
    • 額定電壓:電力儲能系統在并網點的電壓設計值。
    • 短時充電功率:在正常工作條件下,電力儲能系統可在規定短時間内持續穩定充電的最大功率。
    • 短時放電功率:在正常工作條件下,電力儲能系統可在規定短時間内持續穩定放電的最大功率。
    • 短時無功功率:在正常工作條件下,電力儲能系統可在規定短時間内持續穩定提供的最大無功功率。
    • 輔助電源連接點:當輔助系統不通過電力儲能系統并網點供電時,向輔助系統供電的電源點。
    • 輔助系統用電功率:在正常工作條件和規定運行模式下,電力儲能系統輔助系統所需的有功功率。
    • 輔助系統額定用電能量:在正常工作條件和規定運行模式下,電力儲能系統輔助系統在規定時間内消耗能量的設計值。
    • 輔助系統額定待機用電能量:在正常工作條件和規定運行模式下,電力儲能系統輔助系統在規定時間内處于待機狀态時消耗能量的設計值。
    • 輔助系統額定功率:在正常工作條件下,電力儲能系統輔助系統穩定運行時所需的最大功率。
    • 輔助系統額定頻率:電力儲能系統在輔助電源連接點的頻率設計值。
    • 輔助系統額定功率因數:輔助系統在額定功率下的功率因數。
    • 輔助系統額定電壓:電力儲能系統在輔助電源連接點的電壓設計值。
    • 環境條件:電力儲能系統能夠正常運行的物理環境。
    • 使用壽命:儲能電站在滿足預期使用功能和性能情況下,從正式投運到退役的持續時間。
    • 允許充電深度:在正常工作條件下,規定運行模式中,電能存儲設備處于完全放電狀态時最大可充電能量占電能存儲設備儲能能量的百分比。
    • 允許放電深度:在正常工作條件下,規定運行模式中,電能存儲設備處于完全充電狀态時最大可放電能量占電能存儲設備儲能能量的百分比。
    • 标稱充電時間:電力儲能系統全壽命周期内均能滿足的,以額定充電功率可穩定運行的持續充電時間。
    • 标稱放電時間:電力儲能系統全壽命周期内均能滿足的,以額定放電功率可穩定運行的持續放電時間。
    • 能量效率:在規定條件下,以額定功率進行一次充放電循環,儲能電站在并網點處放電能量與充電能量的比值。
    • 典型工況循環能量轉換效率:儲能電站在規定運行模式的典型工況循環内,并網點放電能量測量值與并網點及輔助電源連接點吸收能量測量值之和的比值。
    • 效率表格:定義功率調節範圍圖中主要工作點上電力儲能系統能量轉換效率的二維表格。
    • 一次系統效率表格:定義功率調節範圍圖中主要工作點上電力儲能系統一次系統能量轉換效率的二維表格。
    • 一次系統損耗:電力儲能系統在規定時間内運行所消耗的一次系統無效能量。
    • 一次系統能量轉換效率:電力儲能系統在特定運行模式的預設充放電循環内,并網點處放電能量測量值與充電能量測量值的比值。
    • 能量轉換效率:正常工作條件下,電力儲能系統在特定運行模式的預設充放電循環内,并網點處測得的放電能量與并網點和輔助電源連接點吸收能量測量值之和的比值。
    • 自放電:電能存儲設備通過并網點放電外的其他方式損耗能量的現象。
    • 階躍響應性能:電力儲能系統階躍響應中,輸入變量階躍變化開始到輸出變量達到特定性能的持續時間。
    • 遲滞時間:電力儲能系統自收到控制信号起,至輸出功率首次從穩态值開始變化的時間。
    • 爬坡率:電力儲能系統自收到功率調節指令起,至完成功率調節的有功功率變化率。
    • 調節時間:電力儲能系統自收到控制信号起,至輸出功率與目标功率值偏差的絕對值始終穩定在一個規定百分比以内的起始時刻的時間。
    • 階躍響應時間:電力儲能系統自收到控制信号起,至輸出功率首次達到目标值所允許範圍的時間。
    • 能量投入存儲回報:電力儲能系統在使用壽命期間可存儲能量與建設該電力儲能系統需要能量的比值。
  • 電力儲能系統設計與安裝
    • 電力儲能系統子系統:電力儲能系統的組成部分,其本身也爲一個系統。
    • 儲能單元:能夠獨立實現電能存儲、轉換及釋放的最小設備組合。
    • 模塊化:電力儲能系統可由多個獨立儲能單元組合而成的特征。
    • 一次系統:至少包括電能存儲設備和儲能變流器,且具備電能存儲和釋放功能的電力儲能系統子系統。
    • 電能存儲設備:電力儲能系統中能夠存儲、轉換并釋放電能的裝置組合。
    • 儲能變流器:電力儲能系統中能夠進行整流或逆變,實現對電能存儲設備充放電的功率變換設備。
    • 輔助系統:電力儲能系統中用于實現除電能存儲、轉換或釋放外附加的特定功能的設備組合。
    • 控制系統:用于電力儲能系統的監測與控制。
    • 通信系統:用于電力儲能系統子系統間的信息傳輸。
