很多项目模型建得漂漂亮亮，一到出图就翻车：比例不对、线宽一团黑、审图退回来改三遍。其实出图不是”打印”这一个动作，而是一套从视图到图纸的完整流程。模型只是半成品，图纸才是交付物。这篇文章把BIM出图的全流程拆开讲清楚，照着做，第一次出图就能少走很多弯路。如果你还不确定模型本身包含哪些内容，可以先看BIM模型是什么，把格式、LOD等级和打开方式先搞明白。

一、出图前准备：先把模型收拾干净

出图质量七成在准备阶段决定。视图没整理好就直接上图框，后面改起来全是返工。

1. 视图整理：一个视图只干一件事

平面图就是平面图，别在一个视图里既想表达平面布置、又想兼顾天花和家具。按用途拆分视图：建筑平面、结构平面、机电平面各归各的，命名统一，比如”01-首层平面图”，别用”新建平面1″这种名字，后期找图会疯。

2. 视图样板：全套图纸风格统一的关键

视图样板是出图效率的核心武器。线宽、填充、可见性、标注样式，一次在样板里定好，全套视图批量套用，改一处全套生效。样板建得越早，后面越省事，项目样板的设置方法可以参考Revit项目样板文件设置全攻略。

3. 阶段与设计选项：别让拆除的墙跑进新图里

新建、现有、拆除三个阶段必须分清，阶段过滤器设置错了，拆除的墙就会堂而皇之地出现在新图上。有设计选项的方案对比，记得把每个选项的视图单独建好，别混在一个视图里。

4. 可见性与图形替换：该藏的藏，该强调的强调

出图前逐个视图检查可见性：结构柱要不要显示、家具要不要隐藏、机电管线在建筑图里该弱化还是隐藏。重点构件可以用图形替换加粗强调，让读图的人一眼抓住重点。

二、平面、立面、剖面、大样：四类视图的创建与检查要点

一套图纸离不开四类视图，各有各的检查重点：

视图类型	主要内容	检查要点
平面图	墙体、门窗、房间、轴网	房间边界是否闭合、门窗编号是否连续、轴网是否完整
立面图	外墙、门窗、屋面、标高	标高是否齐全、材质表达是否一致、女儿墙高度是否正确
剖面图	楼层关系、结构做法、净高	剖切位置是否穿过关键部位、楼板与墙交接是否正确
大样图	节点、楼梯、卫生间等细部	比例是否足够大、标注是否完整、与平面是否对应

创建视图时先定比例再布图：平面常用1:100，立面1:100或1:200，大样至少1:20，比例定错了后面全得重排。

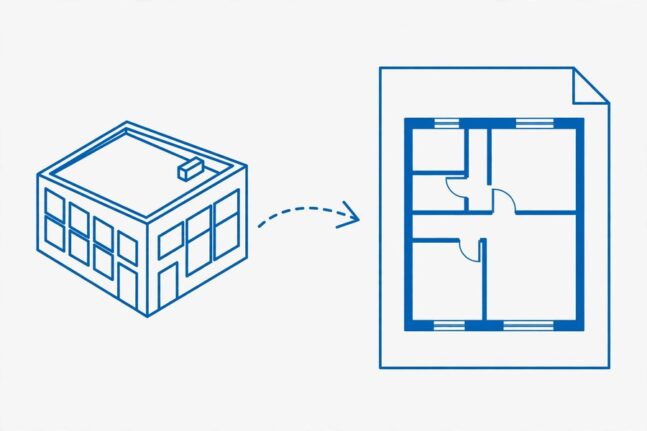

从3D模型到平面图纸的转换过程示意

三、标注、标记与图例：让图纸”会说话”

没有标注的图纸就是一张画，审图的人看不懂，施工的人不敢用。出图前重点检查这几类标注：

尺寸标注：轴线尺寸、门窗洞口尺寸、房间净尺寸逐层标注，尺寸链要闭合，别留”大约””约”这种含糊数字。
标高与轴网：每层标高、屋面标高、室外地坪标高一个不能少，轴网编号与平面图保持一致。
房间标记与门窗标记：房间名称、编号、面积齐全，门窗编号与门窗表一一对应。
图例：每张图配好图例，符号、填充、线型是什么意思写清楚，别让读图的人猜。

标注样式也要统一：字体、字高、箭头形式全套图纸一致，字高太小打印出来看不清，字高太大又会遮挡图面。

四、图框、标题栏与图纸组织：成套图纸的”门面”

图纸组织得好不好，直接决定审图效率。先建图纸列表，按专业和出图顺序编排图号：

图号	图名	备注
A-101	首层平面图	比例1:100
A-201	南立面图	比例1:100
A-301	1-1剖面图	比例1:100
A-401	楼梯大样图	比例1:20

标题栏信息逐项核对：项目名称、图名、图号、比例、出图日期、设计、校对、审核，一个错了整套图都得重打。图框建议用项目统一的图框族，换项目只改标题栏参数，不用重画图框。想看成套图纸长什么样，可以参考长沙地铁BIM成果里的出图文件，成套图纸的组织方式很值得借鉴。

五、打印与导出：线宽、比例、批量输出

到了打印这一步，最容易翻车的是线宽和比例。打印前务必做这几件事：

线宽表：按打印线宽表检查，粗线、中粗线、细线层次分明，千万别图省事全用默认线宽，打印出来就是一团黑。
比例核对：打印比例与图纸比例一致，选”按图纸尺寸”而不是”适合页面”，否则尺寸标注全错。
彩色与黑白：正式出图一般用黑白打印，彩色填充在黑白模式下要确认灰度层次，别出现看不清的浅灰色。
批量导出：几十张图一张张导太慢了，用批量导出一次输出整套PDF，导出前先导一张试水，确认线宽、比例、图框都没问题再批量跑。批量导出与打印提速的具体方法见Revit出图太慢？7款批量导出与打印插件。
导出格式：送审用PDF，协同用DWF，归档建议同时留一份PDF和一份模型源文件，别只留打印稿。
