新手第一次听到”BIM模型”，十有八九会懵：这不就是个三维模型吗？但你很快会发现——下载的 RVT 文件打不开、IFC 转进 Revit 变了样、”LOD300″到底要做到多细、没装 Revit 甲方发来的模型怎么看……全是坑。这篇文章就把BIM模型这件事一次讲透：它是什么、LOD 精度怎么分、常见格式怎么选、没装 Revit 怎么看、去哪下载、下载怎么避坑，看完你就是半个行家。
一、什么是 BIM 模型？一句话说清
BIM模型 = 带工程信息的三维模型。普通三维模型只有”样子”，BIM模型里的每个构件——墙、梁、门、风管——都挂着真实信息：材质、尺寸、造价、施工阶段、设备参数。改一扇门，平面图、明细表、工程量跟着一起变，这叫”参数化关联”，也是 BIM模型 和”三维翻模”最本质的区别。
- 三维翻模：照着图纸捏个样子，好看但改不动、算不了量；
- BIM模型：模型即数据库，能出图、能算量、能做碰撞检查、能指导施工。
所以判断一个模型是不是真 BIM，不看渲染漂不漂亮，看它能不能被”用”起来。

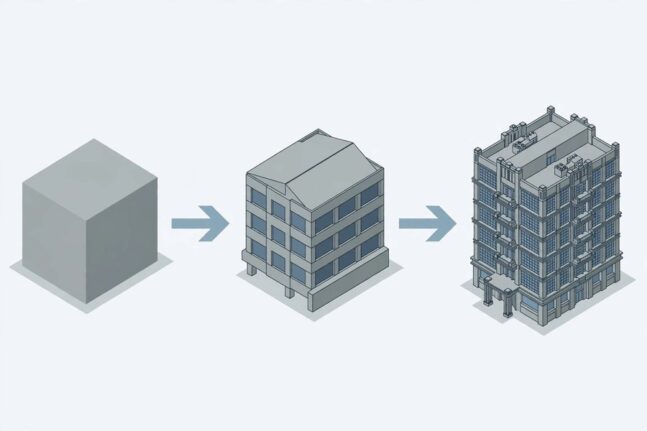

二、LOD 精度等级：LOD100 到 LOD500 分别干什么用
LOD（Level of Development）是 BIM模型 的”精细度标尺”。同一个项目，方案阶段和施工阶段要的模型深度完全不同，新手最常踩的坑就是：拿 LOD100 的体块模型去做施工深化。
| 等级 | 通俗理解 | 典型用途 |
|---|---|---|
| LOD100 | 概念体块 | 方案比选、日照分析，体量对了就行 |
| LOD200 | 近似几何 | 深化方案、初步估算，构件大小位置大致准确 |
| LOD300 | 精确几何 | 施工图、精确算量，尺寸位置可指导施工 |
| LOD350 | 接口协调 | 多专业碰撞检查，管线与结构的接口都建模 |
| LOD400 | 加工制造 | 构件级加工图，厂家照着就能生产 |
| LOD500 | 现场验证 | 竣工模型，与现场一致，用于运维 |
记住一句话：LOD 只往高走不往低走——LOD300 的模型干不了 LOD400 的活儿；但也别反过来，方案阶段就建到 LOD400，纯属浪费时间。

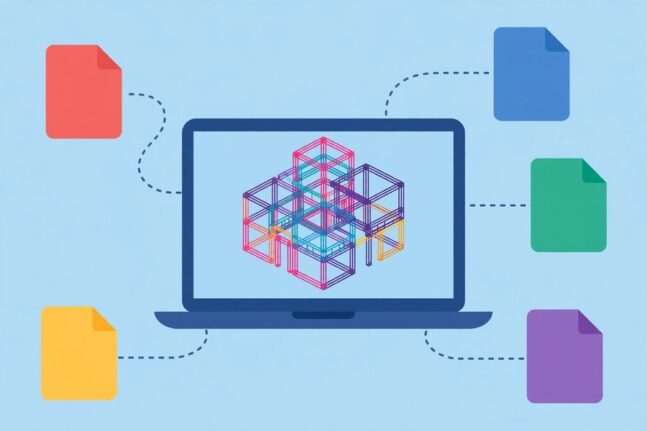

三、常见 BIM模型 格式与兼容性，一张表看懂
| 格式 | 归属 | 特点 |
|---|---|---|
| RVT | Revit 原生 | BIM 领域最主流，参数化信息最完整；注意版本坑（见下文） |
| RFA | Revit 族文件 | 门窗、桌椅等构件的”零件”，族库的核心 |
| IFC | 开放标准 | 跨软件交换格式，Revit、Archicad、Tekla 之间传模型靠它 |
| NWD | Navisworks | 多专业整合后的轻量化模型，适合审图和汇报 |
| NWC | Navisworks | 整合过程的缓存文件 |
| DWG | AutoCAD | 以 2D 图纸为主，也能存 3D，工程信息最少 |
版本兼容坑：高版本 RVT，低版本打不开
这是新手下载模型后最常见的崩溃现场：Revit 不向下兼容。用 Revit 2024 做的模型，Revit 2022 永远打不开，而且没有”另存为低版本”这个按钮。下载前一定先确认两件事：这个模型是哪个版本做的？你的 Revit 是哪个版本？实在对不上，让对方转出 IFC 再给你。
IFC：跨软件交换的”普通话”，但有边界
IFC 是开放的 BIM 数据标准，相当于 BIM 界的”普通话”：不同软件之间传模型基本靠它。但要注意——IFC 导入 Revit 之后能不能继续编辑、改墙改门窗，要看转换质量和你想改到什么程度：”链接引入”和”打开转换”是两回事，转换可能丢失数据，它不等于把对方的原生模型”恢复”回来。接手别人的 IFC 之前，先拿一面墙、一扇门做个小样试试，比直接开干靠谱得多。
下载的模型打开后族文件丢失、链接模型找不着？可以去 Revit 族库免费下载渠道大盘点 把缺的构件补回来。
四、没装 Revit，怎么打开 BIM模型？
甲方、监理、刚入行的学生，电脑上没装 Revit 是常态。这几个免费方案都是官方出品，亲测可用：
- Autodesk Viewer（网页端，最推荐）：官方免费在线查看器，浏览器打开 viewer.autodesk.com，注册一个免费 Autodesk 账号就能上传 RVT 文件直接看。能旋转、剖切、量尺寸、加标注、分享链接——就是不能改模型，看图审图完全够用。
- Trimble Connect（网页/手机）：云协作平台，注册免费版就能在浏览器里打开 IFC、RVT、SKP、DWG 等多种格式，还能做标注、测量和简单的碰撞检查，手机 App 在现场看模型很方便。
- Navisworks Freedom（Windows 桌面）：Autodesk 官方免费查看器，专门打开 NWD/NWC 整合模型，导航、量测、看属性都行。注意它打不开原生 RVT，得让建模的人先从 Navisworks 里发布成 NWD 发给你。
一句话总结：只想看 → 网页版 Autodesk Viewer；要协同审图 → Trimble Connect；拿到的是 NWD → Navisworks Freedom。
五、BIM模型 去哪下载？
免费渠道确实不少，国内外都有，但质量参差不齐：有的版本太老打不开，有的族和链接模型缺失，下载回来还得自己修修补补。我们之前专门整理过一篇免费 BIM模型 下载渠道盘点：6 个国内外免费渠道，族库模型一次找齐，新手建议先看那篇再动手，省得一个个论坛去翻。
六、下载 BIM模型 避坑 4 条
- 版本对不上 = 白下载：下载前先看页面标注的 Revit 版本，高版本模型低版本打不开是铁律，对不上就别浪费时间；
- 族和链接模型可能丢失：很多分享的模型依赖外部族库或链接文件，打开一片红叉先别慌，把缺的族补齐就行；
- 当心捆绑与病毒：来路不明的网盘压缩包、exe”一键安装版”尽量别碰——模型文件本身（rvt/ifc）不会带毒，带毒的都是捆绑的安装程序；
- 注意使用边界：网上下载的模型大多只适合学习交流，直接套用在商业项目上可能有版权风险，重要项目还是自己建或买正版授权。
七、常见问题 FAQ
Q1：BIM模型 和普通 3D 模型有什么区别？
普通 3D 模型只有几何外形；BIM模型 的每个构件都带工程信息（材质、尺寸、造价、阶段），并且参数化关联、改一处全图联动，还能算量、做碰撞检查。
Q2：Revit 2022 能打开 Revit 2024 做的模型吗？
不能。Revit 不向下兼容，高版本文件低版本打不开，也没有”另存为低版本”的功能。解决办法：升级 Revit，或者让对方导出 IFC 给你。
Q3：IFC 转进 Revit 后能直接改吗？
不一定。IFC 是交换格式不是原生格式，转换可能丢失参数和关联关系，能不能继续编辑取决于转换质量和你要改到什么程度，建议先拿小样测试再决定。
Q4：手机上能看 BIM模型 吗？
能。用 Trimble Connect 手机 App，或在手机浏览器打开 Autodesk Viewer，上传模型就能旋转查看，适合去现场核对。
Q5：免费 BIM模型 去哪里下载最全？
可以看我们整理的6 个国内外免费 BIM模型 下载渠道，模型和族库一次找齐，下载前记得先核对版本。
