很多项目不是模型建得不好，而是碰撞发现得太晚。管线穿了梁、风管顶了结构、预留洞口对不上，等到现场才发现，改一处就要牵动一片，返工、签证、工期延误全来了。BIM碰撞检查的价值就在这里：在图纸阶段把冲突提前暴露出来，用最小的代价改掉。
本文主线是Revit原生干涉检查，也就是大家常说的Interference Check。它的优点是上手快、不用换软件、适合单专业自查和中小项目多专业合查。先把这条线跑通，再谈进阶工具，才不会本末倒置。
一、先搞清：BIM碰撞检查到底查什么
碰撞检查不是把所有构件两两比对一遍就完事。真正有用的检查，是带着目的查：结构能不能施工、管线能不能安装、检修空间够不够、洞口有没有预留。常见的检查对象包括梁、板、柱、墙、风管、水管、桥架、设备和预留洞口。

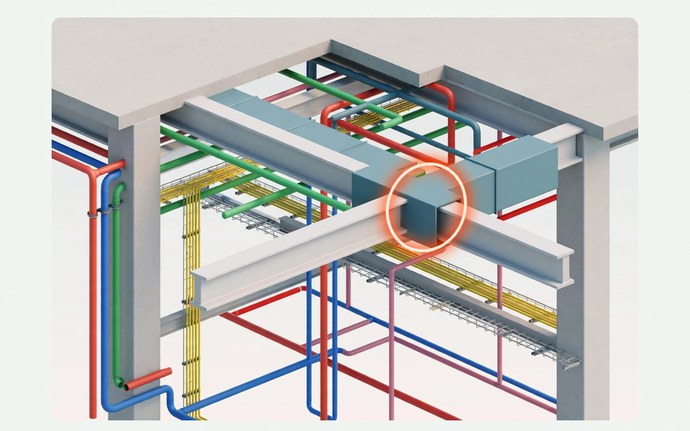

按性质分，碰撞大体有三类：硬碰撞是构件实体真正相交，比如水管穿梁；软碰撞是间距、净高或检修距离不满足要求，虽然没撞上但装不下、修不了；逻辑碰撞是标高、系统归属或洞口位置不一致，看似没撞，施工时却对不上。这三类都要进报告，不能只盯着硬碰撞。
二、Revit原生干涉检查：从准备到出结果
1. 检查前先统一模型状态
检查之前先做三件事：确认各专业模型都链接到位且坐标一致；把不需要参与检查的类别先想清楚，比如装修面层、临时构件是否排除；把工作集和阶段统一，避免拿着旧版本模型查出假问题。模型越干净，报告越可信。
如果你对模型本身还不熟，可以先补一下基础概念，再回来做检查会顺很多。相关阅读：BIM模型扫盲。
2. 打开干涉检查，按需选择类别
在Revit里打开干涉检查对话框，先选第一组类别，再选第二组类别。比如第一组选结构框架与楼板，第二组选机械设备与管道；也可以建筑对结构、管道对电气桥架，分组查比全模型一股脑查更清晰。一次查太多类别，结果动辄上千条，反而没法处理。
建议按专业对子分批跑：建筑对结构先跑一遍，结构对机电再跑一遍，机电内部管线之间最后跑一遍。每批结果单独看、单独编号，责任才分得清。
3. 运行检查，逐条筛查而不是全盘接受
干涉检查跑出来的结果要逐条过。先看碰撞点位置，再判断是真问题还是建模误差：构件本身建错了先修模型；套管、保温层或支吊架引起的假碰撞要标注排除原因；确实冲突的才进入待整改清单。直接把原始结果截图发群里，不筛查、不分类，等于把工作量推给了别人。
三、最常见的四类碰撞，重点盯这里
不同项目高频碰撞点高度相似，检查时可以按这份清单重点看：
- 建筑与结构冲突：隔墙、门窗洞口与梁柱位置打架，楼梯、电梯井与结构边梁错位。
- 机电管线与结构冲突：风管、水管、桥架穿梁、穿剪力墙，设备基础与结构预埋件重叠。
- 管线之间的冲突：风管与水管交叉、桥架与喷淋管抢同一标高、大管径压小管径导致安装顺序混乱。
- 净高与预留洞口问题：走廊、车库净高被管线吃掉，洞口尺寸或位置与管线不符，检修口被设备挡住。

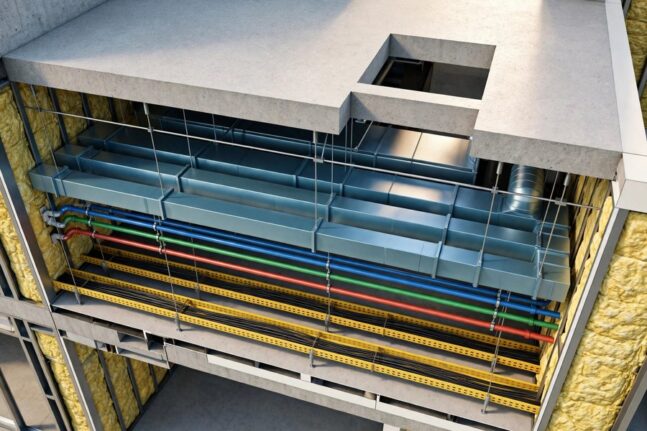

其中净高问题最容易被忽视：模型里看似没撞，但加上吊顶、支架和保温层，现场净高就不够了。检查时要把完成面和支吊架空间一起算进去。
四、检查清单：出图前按表自查一遍
| 检查项 | 重点内容 | 通过标准 |
|---|---|---|
| 坐标与链接 | 各专业模型链接、标高、轴网是否一致 | 无错位、无重复链接 |
| 建筑对结构 | 墙体、洞口、楼梯与梁柱关系 | 无硬碰撞，洞口位置一致 |
| 结构对机电 | 管线穿梁、穿墙、设备基础 | 穿梁处有预留或已调整路由 |
| 机电内部 | 风管、水管、桥架交叉与间距 | 间距满足安装与检修要求 |
| 净高与洞口 | 走廊、车库净高，洞口尺寸位置 | 净高满足要求，洞口与管线对应 |
| 报告与复查 | 整改项是否闭环、是否二次检查 | 致命项清零，一般项有方案 |
五、碰撞报告整理与闭环：分级才能真正落地
报告不是结果清单的复制粘贴。一份能落地的碰撞报告，至少包含编号、位置、专业、碰撞类型、截图、建议方案、责任人和复查状态。截图要能定位：只截一个局部特写，别人找不到地方；只截全景，又看不清撞点。正确做法是全景定位加局部放大各一张。
分级是闭环的关键。建议按下面这张表分级处理：
| 级别 | 判定标准 | 处理要求 |
|---|---|---|
| 致命 | 影响结构安全、无法施工或必须改结构 | 立即停下协调，改方案后复查通过才能出图 |
| 一般 | 可以调整路由、标高或洞口解决 | 限期整改，复查确认后关闭 |
| 建议 | 不影响施工，但影响检修、美观或后期运维 | 记录在案，择优优化，不强制卡出图 |
闭环流程建议固定下来：发现问题、编号建档、分专业认领、定方案改模型、二次干涉检查复查、报告状态改为已关闭。没有复查环节的检查等于没查，改完模型又撞上新问题的情况非常常见。
报告导出后不要只发文件就完事。把致命项单独拎出来开协调会，一般项按专业分发，建议项留档备查。责任人、完成时间和复查人写清楚，报告才有约束力。
六、进阶对比：什么时候需要用到Navisworks
Revit原生干涉检查适合单模型或链接模型数量不多的场景。当项目规模变大、专业模型来自不同软件，或者需要把多个模型整合在一起做漫游、时间模拟和集中审图时，Navisworks的多专业整合能力就更顺手。本节只做方向对比，不展开它的分步流程：Revit负责建模与自查，Navisworks负责整合与集中协调，两者分工不同。
想了解多专业整合那条路线的具体做法，可以看这篇：Navisworks碰撞检查。另外，族的质量也会影响检查结果，构件尺寸不准，查出来的碰撞很多是假问题，相关阅读：Revit族库渠道、Revit族制作。
七、新手最容易踩的三个坑
- 一次全选所有类别：结果爆炸，真正的问题淹没在假碰撞里。分专业对子查，结果才可读。
- 只发原始报告不分类：不分级、不截图定位、不写责任人，报告发出去也没人改。
- 改完不复查：调了路由、移了标高，却没跑第二次检查，新碰撞悄悄出现。
把这三点避开，碰撞检查的效率至少提升一半。检查的本质不是找出多少条问题，而是让每一条问题都有人改、改完有人查。
常见问题
Revit干涉检查一次查全模型可以吗？
技术上可以，但不建议。类别越多，假碰撞和重复项越多，结果很难处理。按建筑对结构、结构对机电、机电内部这样的专业对子分批查，分级处理更高效。
碰撞报告里必须包含哪些信息？
编号、位置、专业、碰撞类型、定位截图与局部截图、建议方案、责任人和复查状态。缺了责任人和复查状态，报告就很难闭环。
净高不够但模型里没撞，算碰撞吗？
算软碰撞。吊顶、支架、保温层都会吃掉净高，检查时要把完成面和安装空间一起算进去，不能只看构件实体是否相交。
检查出很多问题，先改哪一级？
先改致命级，再改一般级，建议级留档优化。致命项影响施工和出图，必须先协调定方案；一般项按专业分发限期整改。
改完模型还需要重新检查吗？
必须重新检查。调整路由和标高很可能产生新碰撞，只有二次干涉检查通过、报告状态改为已关闭，这一轮检查才算完成。
