本套《BIM技术在地铁16号线大型车辆基地的应用》资料，完整展示了地铁车辆基地项目在设计管理、施工组织、机电深化、钢结构施工、智慧工地及项目协同管理中的BIM应用成果，适合BIM学习、地铁项目案例参考、技术汇报和竞赛成果制作。
本资源包含哪些内容？
（1）地铁16号线大型车辆基地BIM应用汇报PPT
（2）BIM技术应用演示视频
（3）Revit 2018建筑、结构、机电及消防模型源文件
（4）IFC格式BIM模型文件

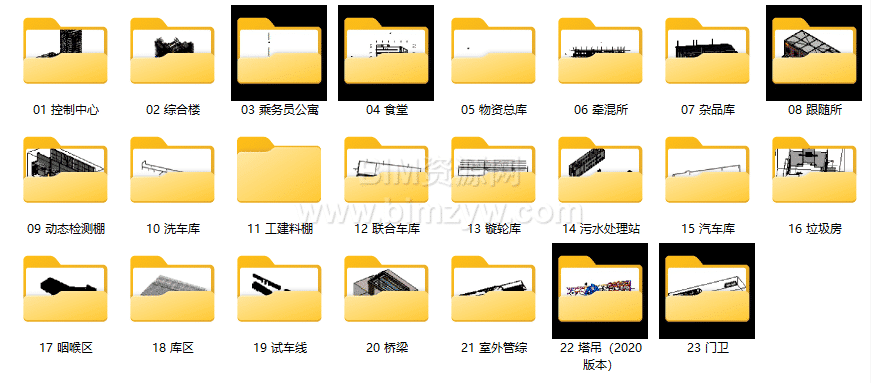

（5）控制中心、综合楼、库区、物资总库、乘务员公寓、食堂、牵混所、洗车库、镟轮库、试车线、桥梁及室外管网等模型资料
一、超大规模车辆基地，项目应用场景完整
沙河滩车辆基地规划用地红线面积约29.323万平方米，盖板覆盖面积约21.52万平方米，建设内容包含20个单体及盖板结构，涉及运用库、检修库、联合车库、洗车库、物资总库、控制中心、综合楼、乘务员公寓、食堂、污水处理站、动态检测棚及室外管网等多个专业区域。
项目施工面大、参建单位多，高峰期现场施工人员达到3950人，同时涉及土建、机电、钢结构、装饰装修、道路、桥梁和管涵等专业，要求在较短工期内完成复杂的车辆基地建设。
二、BIM策划覆盖设计、施工与运维
项目根据城市轨道交通工程BIM应用指南及相关标准，制定了详细的BIM实施细则，明确建模规则、工作流程、模型深度、交付标准和各参建方职责。
资料展示了从结构模型、建筑模型、机电模型、钢结构模型到装饰装修模型的全过程实施路径，并将图纸审核、深化设计、施工部署、工序模拟、可视化交底、进度管理、质量安全管理和竣工模型交付纳入BIM应用体系。
三、设计深化与机电应用亮点突出

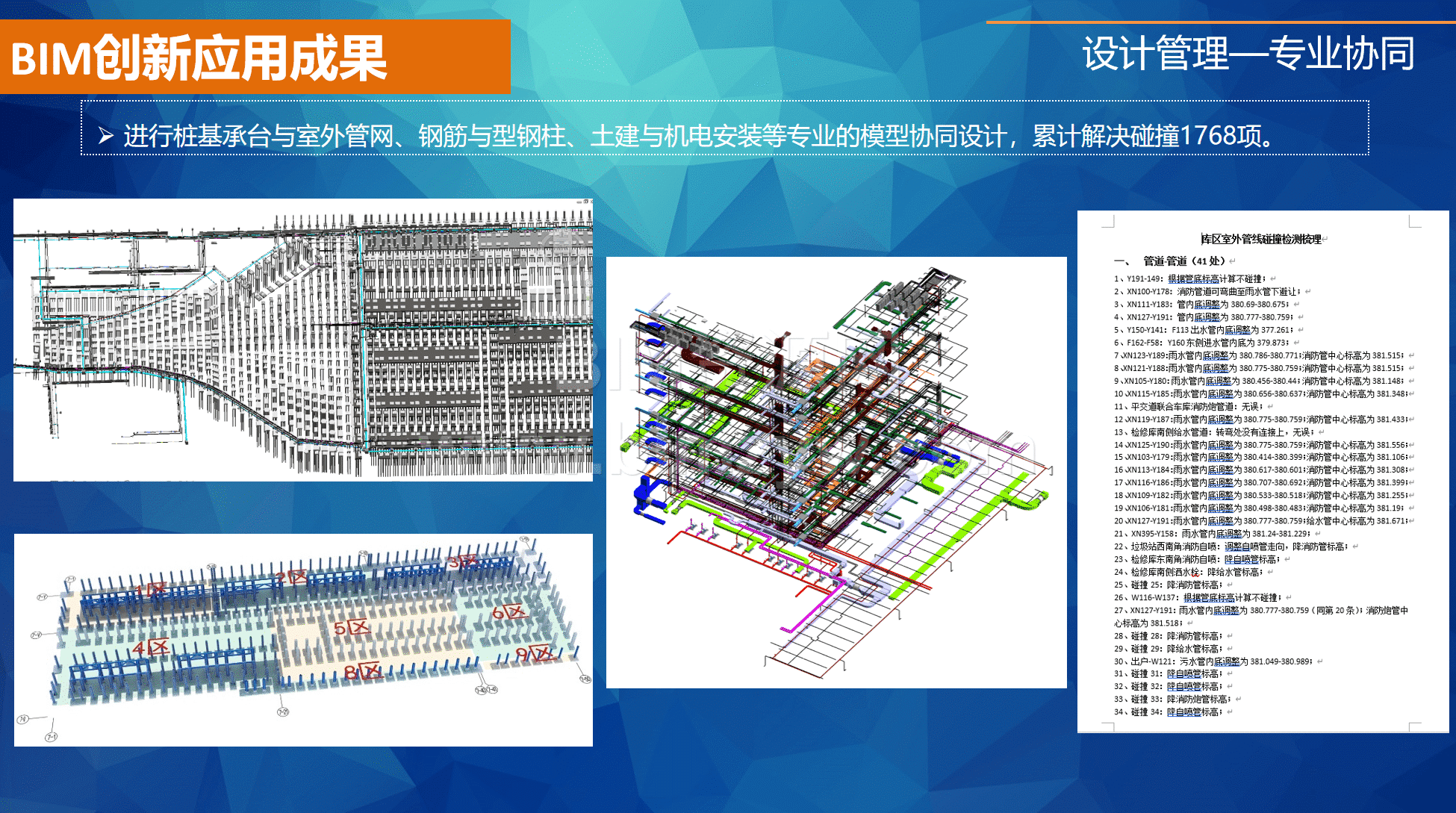

项目通过BIM开展三维图纸会审和专业协同，累计解决碰撞问题1768项，提前发现并处理设计遗漏。钢结构深化采用Tekla软件，针对库区约3万吨钢结构、813根劲性柱及复杂梁柱节点进行钢筋排布和连接方式优化。

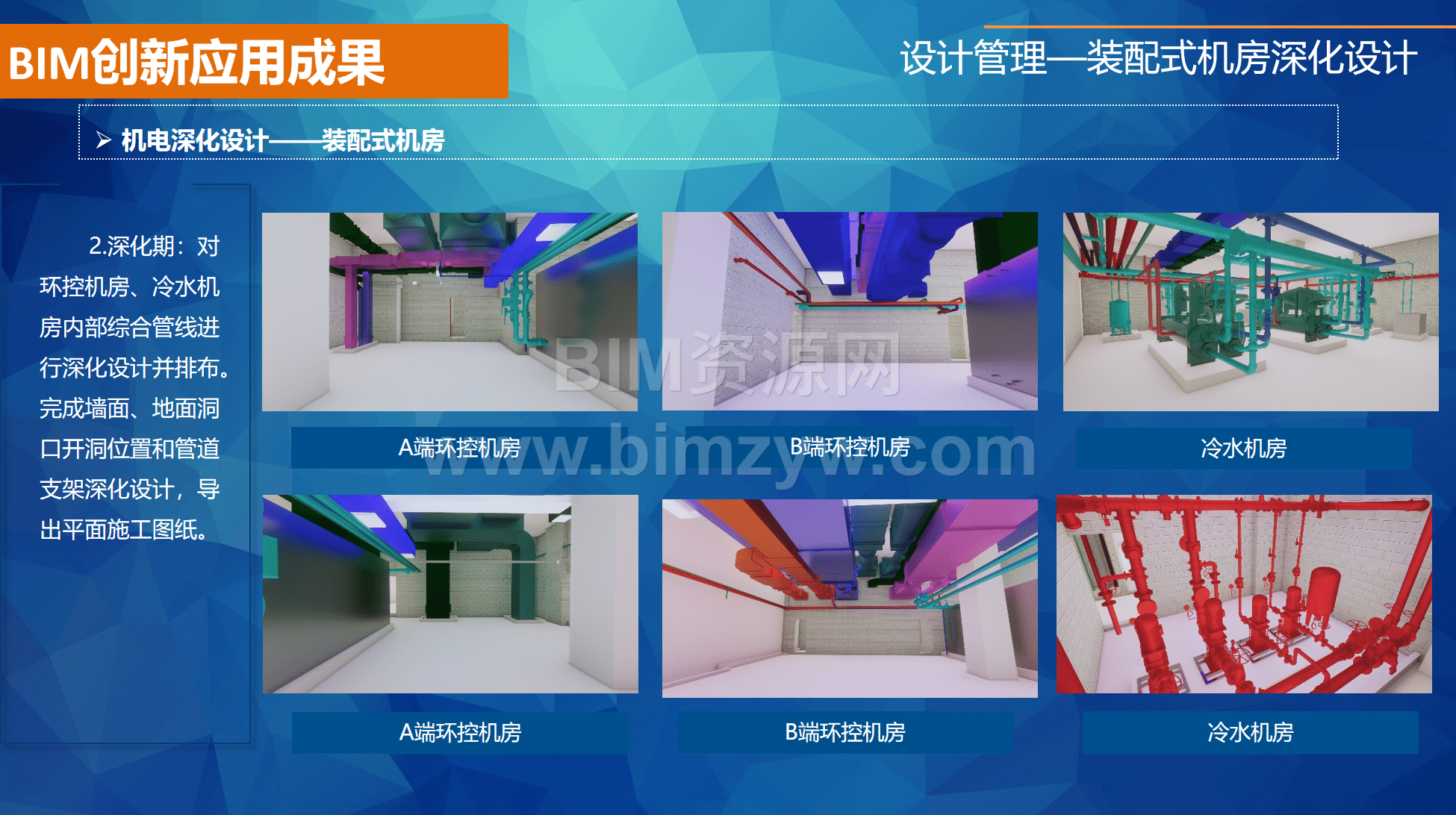

机电深化方面，项目完成管线综合排布、净高分析、预留洞口图、综合管网深化及装配式机房设计。控制中心机房采用筹备、深化、预制、装配四阶段一体化建造模式，管道在场外分段预制，并通过二维码进行构件管理，提高了机房施工质量和安装效率。
四、施工组织与智慧工地协同管理

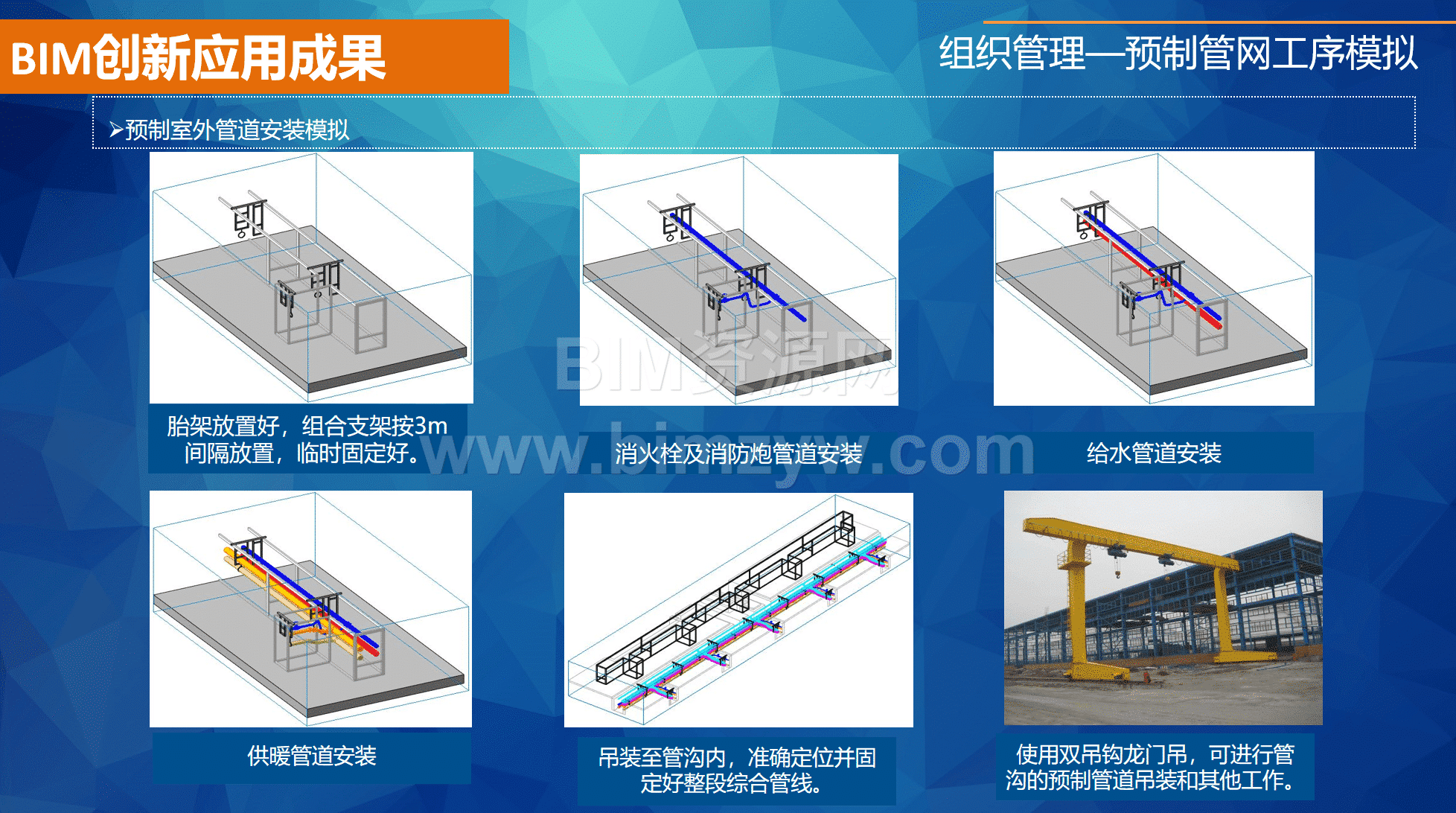

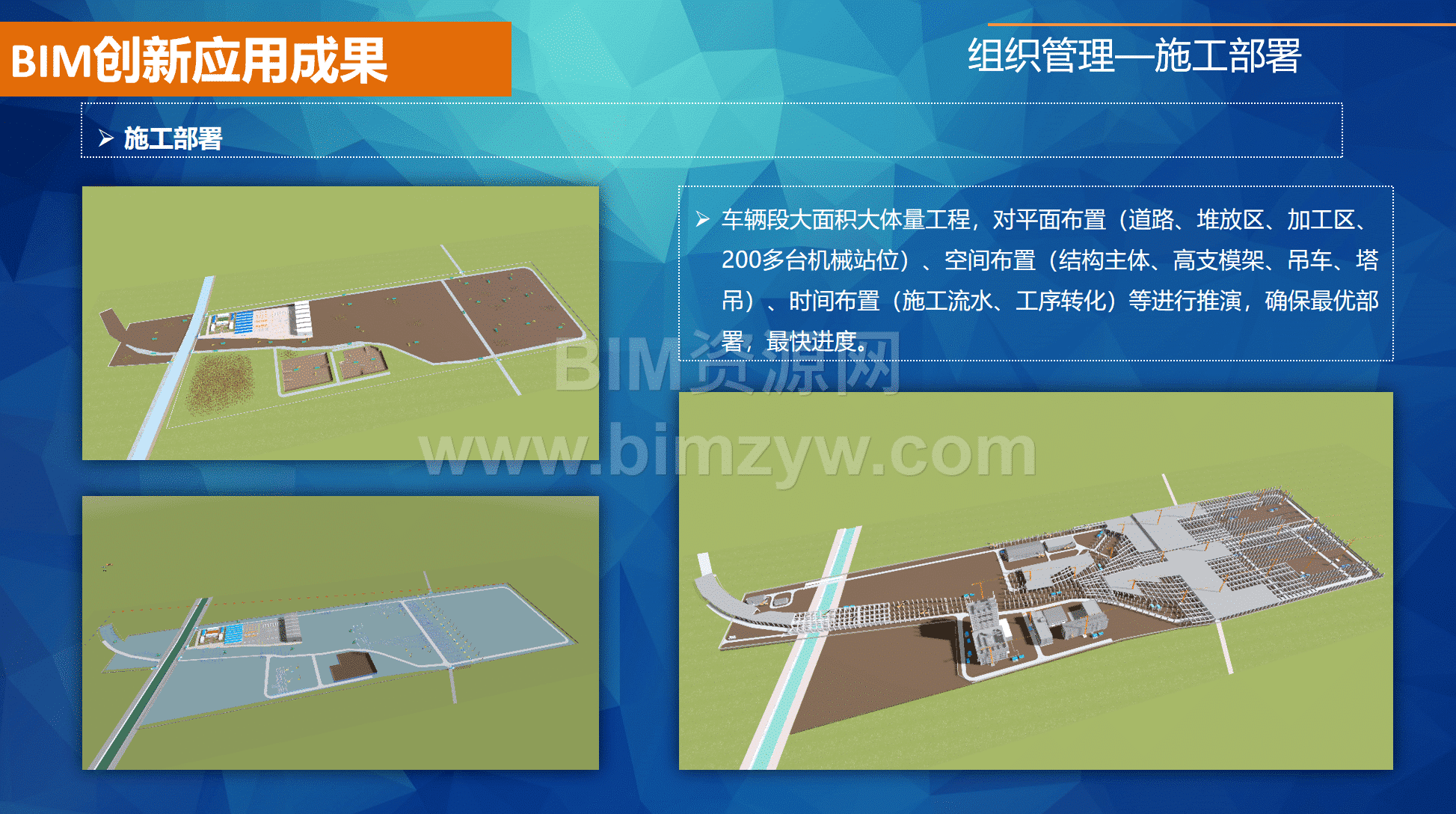

项目利用BIM模拟大型车辆基地的道路、堆放区、加工区、机械站位、塔吊布置及施工流水。现场布置31台塔吊，并通过参数化模拟优化群塔作业，降低施工碰撞风险。

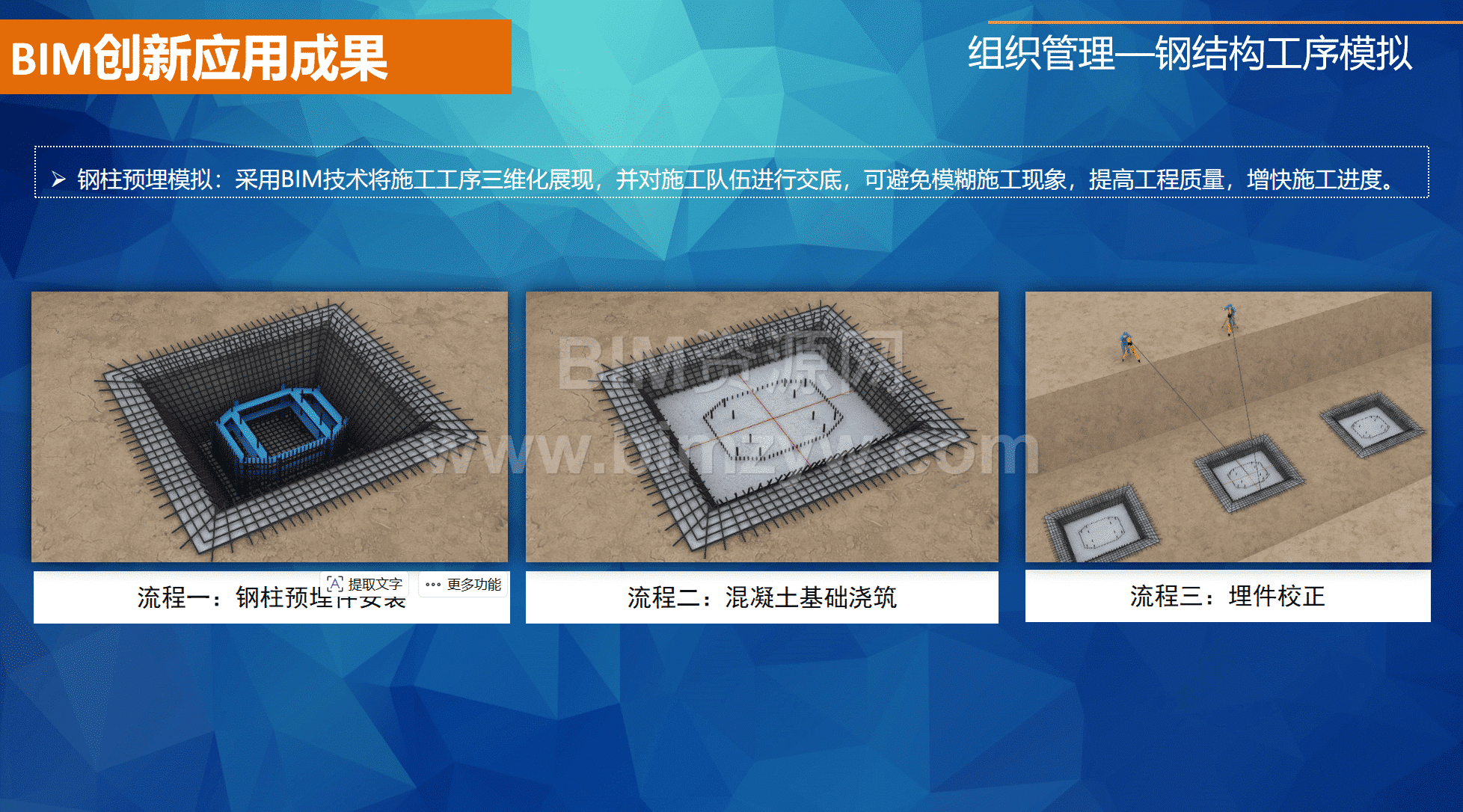

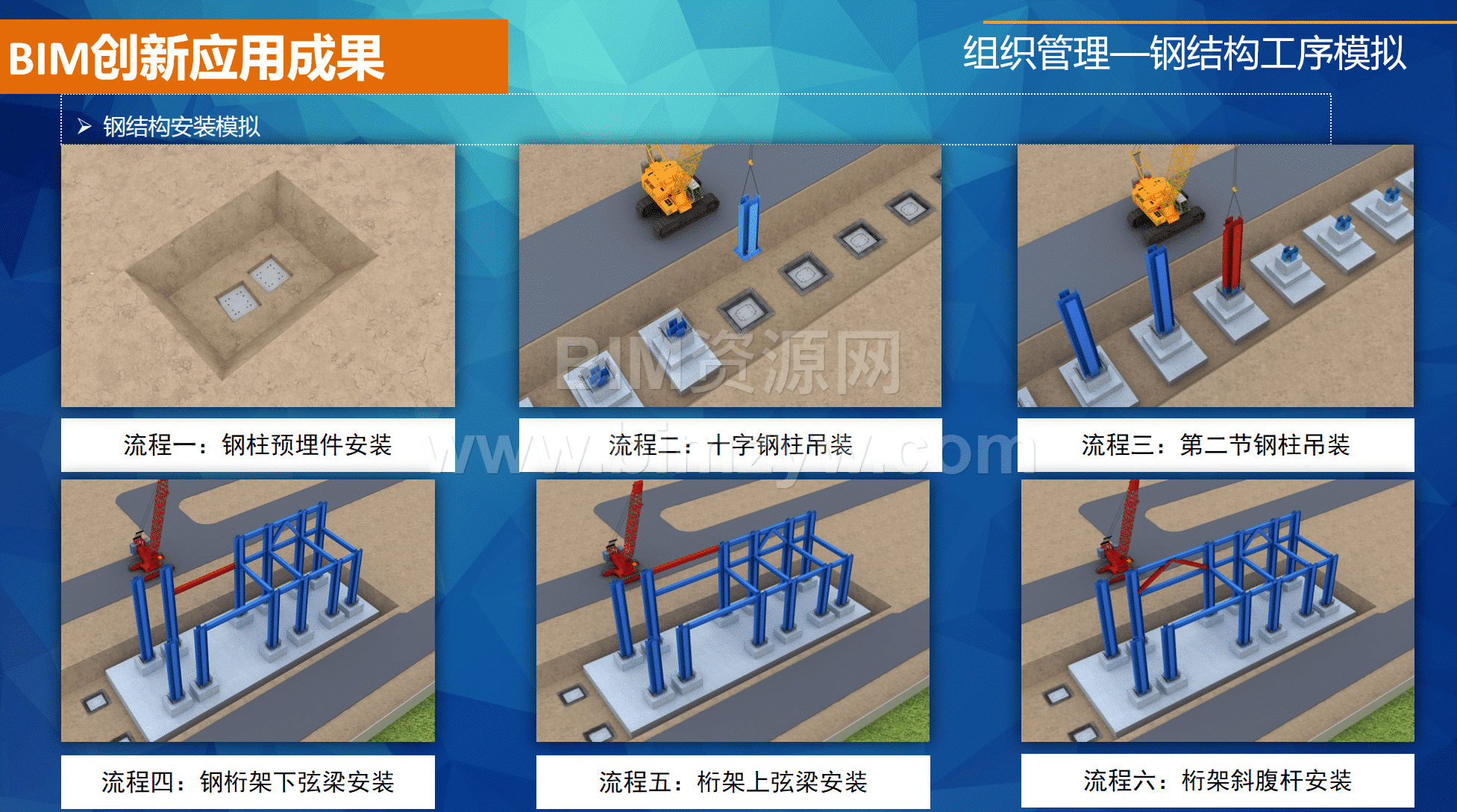

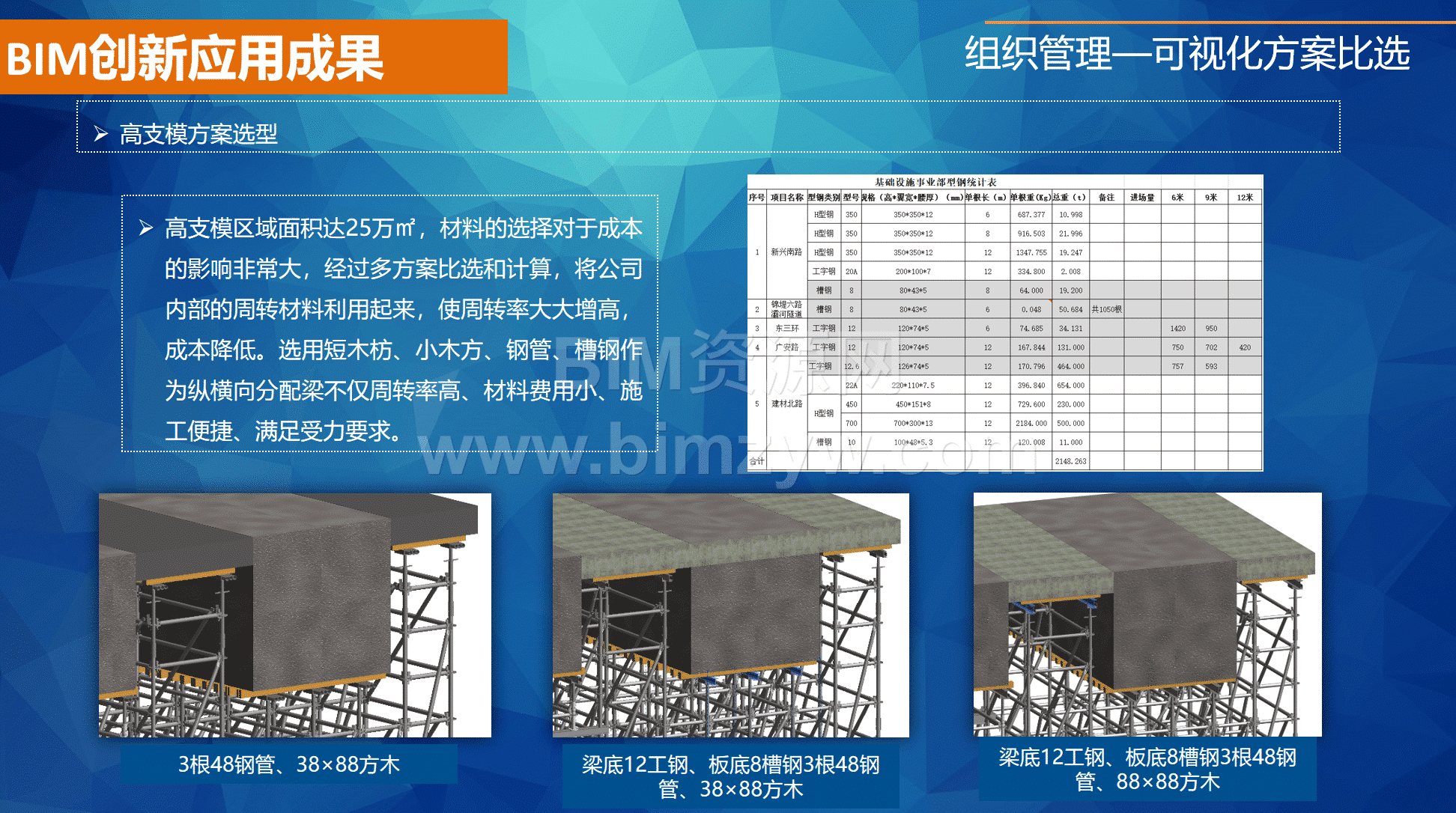

同时，BIM还应用于钢柱吊装、钢结构安装、预制管道吊装、桥梁模板施工、复杂节点交底及现场质量安全管理。项目结合云平台、物联网、材料二维码、智能地磅、群塔防碰撞系统和VR安全教育，实现了人员、材料、进度、质量及安全信息的协同管理。
五、应用成果丰富，值得下载参考
汇报成果显示，项目通过BIM辅助图纸会审，避免设计遗漏584项，减少经济损失约170万元；通过施工部署和工序模拟，节约工期约3个月、节约成本约280万元，项目管理满意度达到95%。
这套西安地铁16号线车辆基地BIM资料，适合BIM工程师、地铁项目技术人员、施工管理人员、机电深化设计人员及建筑类学生下载学习。无论是寻找Revit车辆段模型、IFC模型、BIM汇报PPT，还是参考大型车辆基地智慧建造和全过程BIM应用，都能从本资源包中获得较完整的案例资料，建议有需要的用户及时下载保存。
