本套《贵阳蟠桃宫经营业务用房改建项目BIM施工全专业深化落地应用》资料，完整展示了公建项目从施工策划、主体结构、机电安装、钢结构、精装修到园林小市政阶段的BIM应用成果，适合BIM学习、施工深化、项目汇报、技术交底及类似工程案例参考。
本资源包含哪些内容？
（1）贵阳蟠桃宫项目BIM应用汇报PPT
（2）项目高清BIM施工演示视频

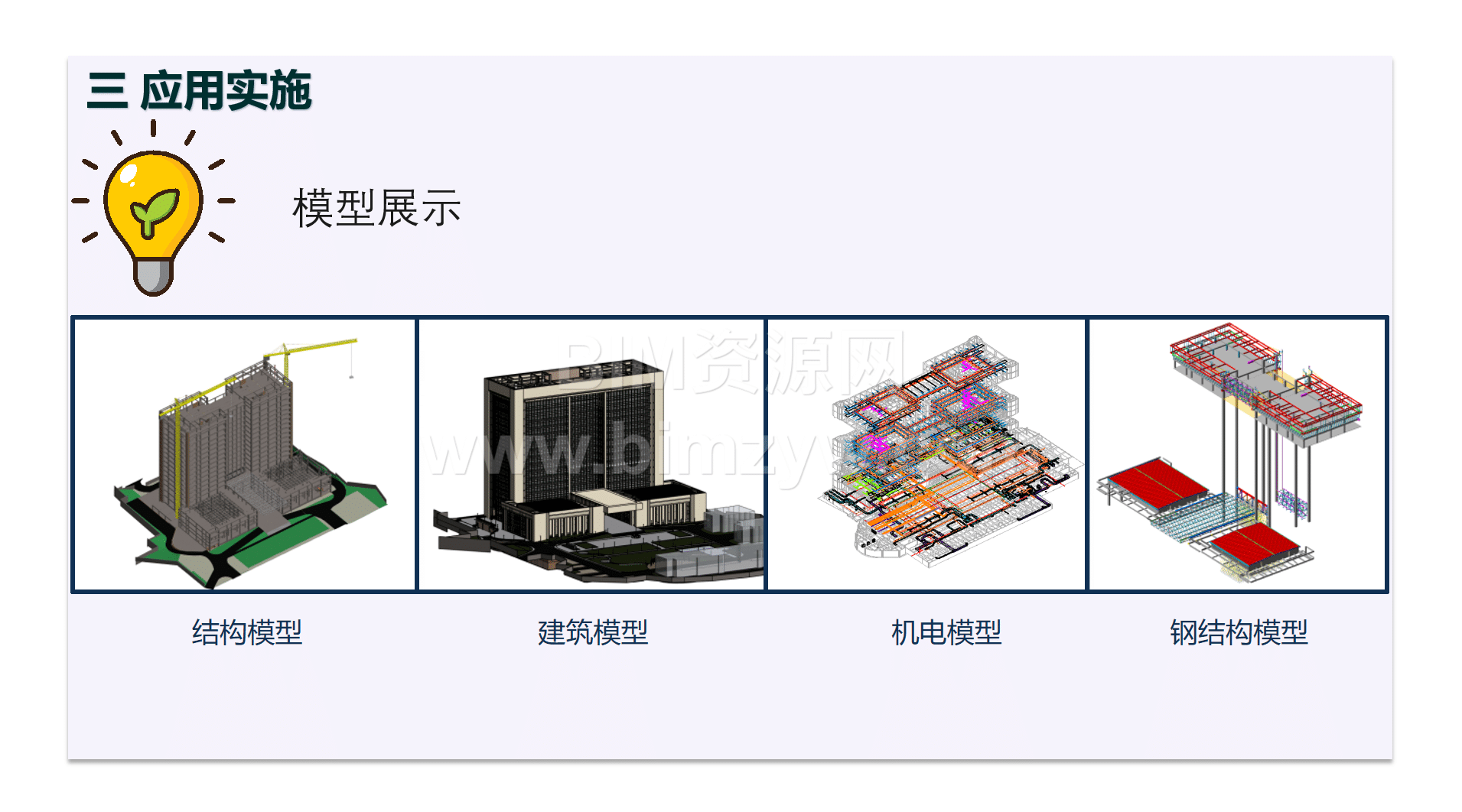

（3）蟠桃宫结构整体模型及钢结构IFC模型
（4）建筑模型，包括幕墙、园林等应用内容
（5）负二层消防水泵房、负一层冷热源机房及屋面机电模型
（6）标准层精装排砖模型和场地布置模型
一、复杂公建项目，施工组织要求高
蟠桃宫经营业务用房改建项目位于贵阳市南明区宝山南路，总建筑面积约80935平方米，建筑高度88.1米，主楼地上16层、地下3层，裙楼地上3层、地下3层，工程造价约2.9亿元。
项目合同工期紧张，土建、机电安装及装饰装修等专业需要快速穿插施工。同时，项目位于城市中心区域，周边居民楼密集，场地狭窄、南北高差较大，现场道路和材料运输组织难度较高，地下室管线密集、机房数量多，设计变更和专业协调压力较大。
二、BIM全专业前置深化，保障施工落地
项目以“全专业前置协同深化设计”为核心，在主体结构施工前完成机电管线、结构节点、钢结构、幕墙、精装及场地布置等内容的深化，提前解决各专业之间的交叉和衔接问题。

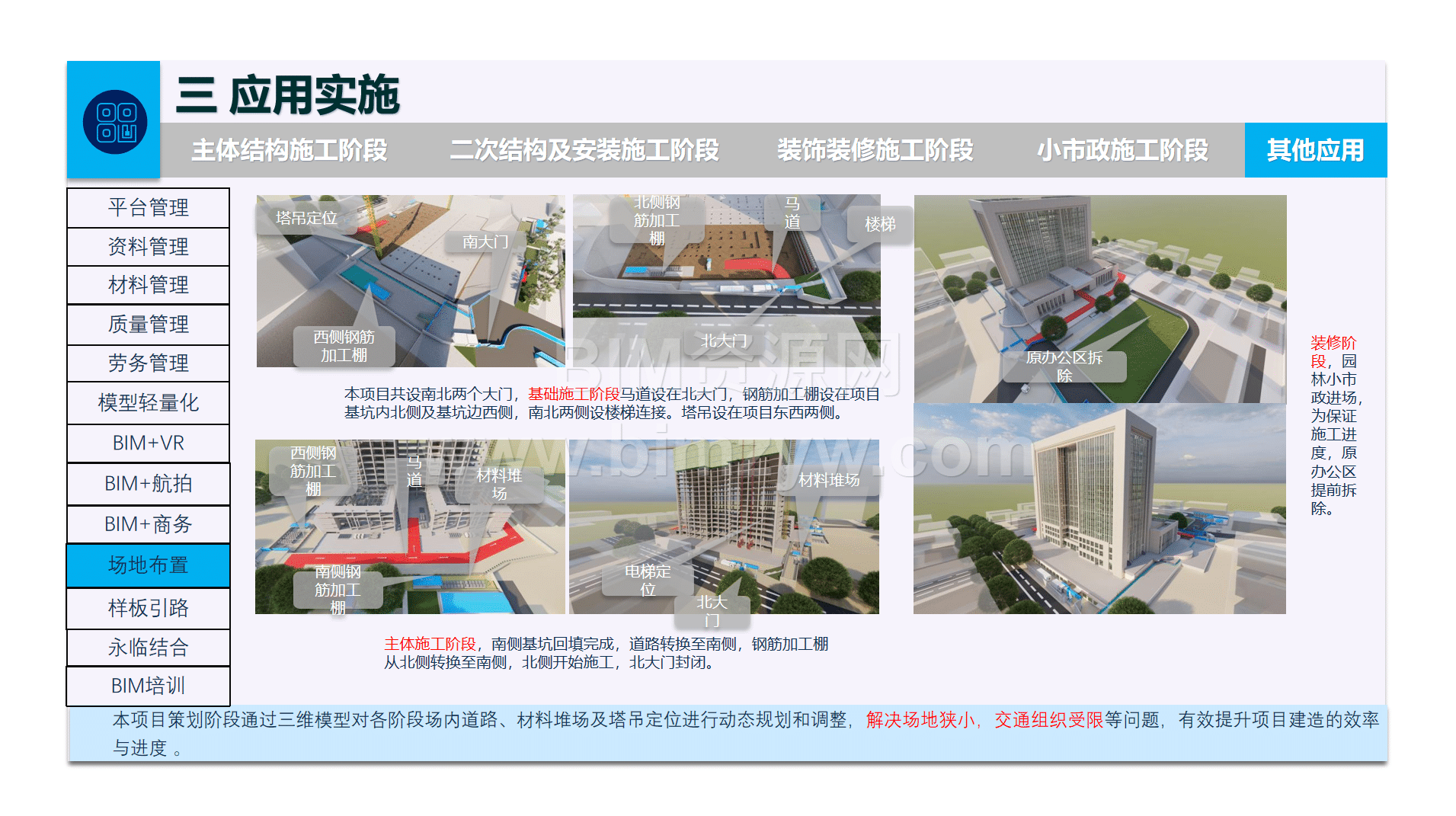

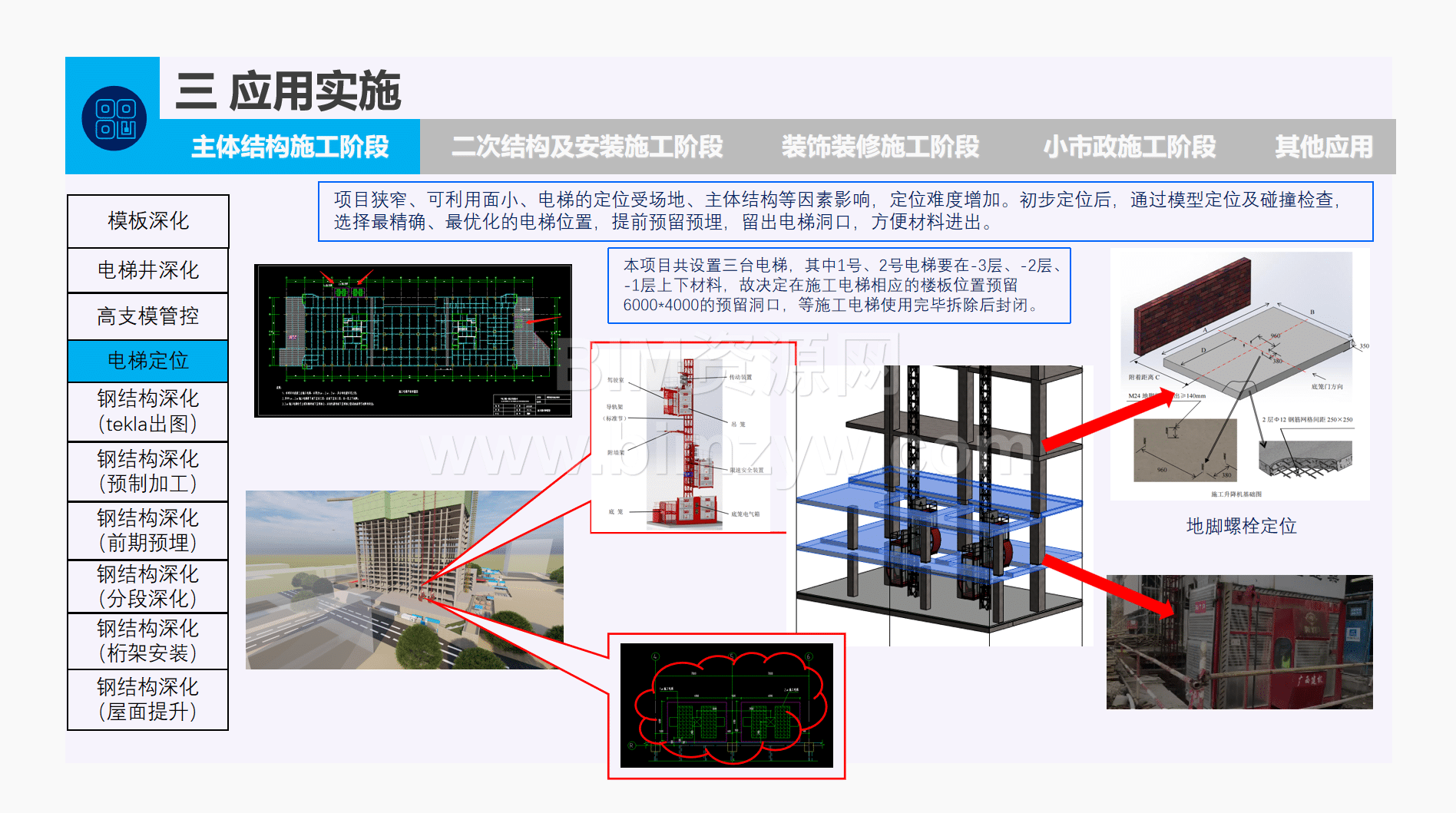

资料展示了不同施工阶段的场地布置模型，通过BIM模拟塔吊、材料堆场、加工棚、施工道路和电梯位置，优化现场运输路线，适应基础、主体、装修等阶段的场地转换需求。
三、钢结构深化与复杂节点应用突出
项目利用Tekla进行钢结构高精度建模、深化出图和加工管理，钢结构深化设计加工出图率达到100%。针对屋面装饰桁架、雨棚桁架、转换层桁架及裙楼网架等结构进行分段深化，合理安排预埋、加工、吊装和安装工序。

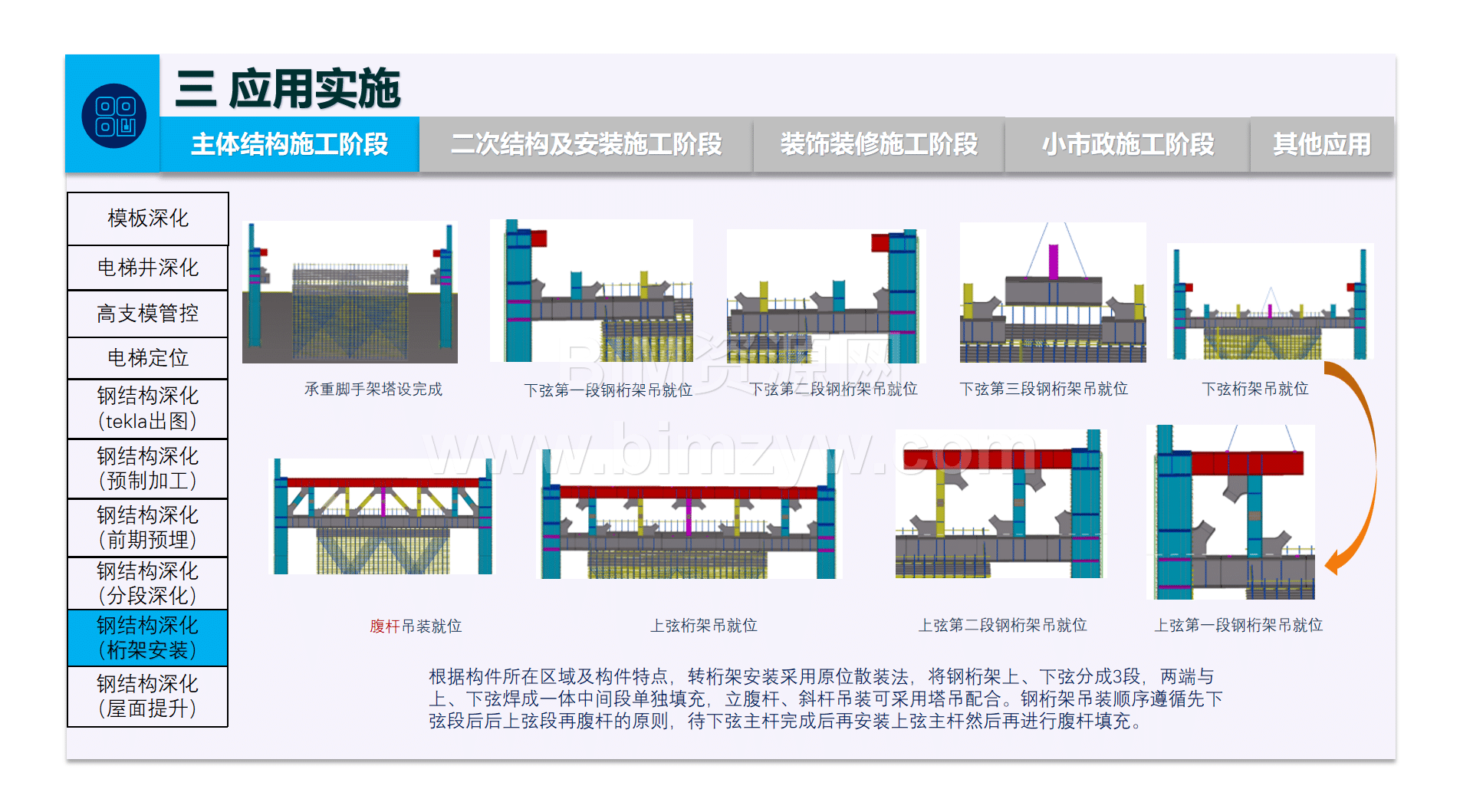

对于主楼连廊桁架，项目通过BIM模型开展多方案比选，模拟构件拼装、整体提升及液压提升过程。桁架完成拼装和铝板施工后，再整体提升至约80.7米标高，为复杂钢结构施工提供了直观的技术依据。
四、机电深化、预留预埋和精装应用完整
机电专业通过模型整合、碰撞检查、管线综合排布和支吊架深化，提前确定设备位置、管线路由、洞口尺寸及预埋点位。负一层冷热源机房和负二层消防水泵房模型，展示了设备机房综合排布、施工图输出及现场安装效果。
项目还通过机电前置深化生成留洞图和洞口明细，配合二次结构施工完成预留，并根据模型提取过梁尺寸和数量进行现场预制，减少后期开洞和返工。

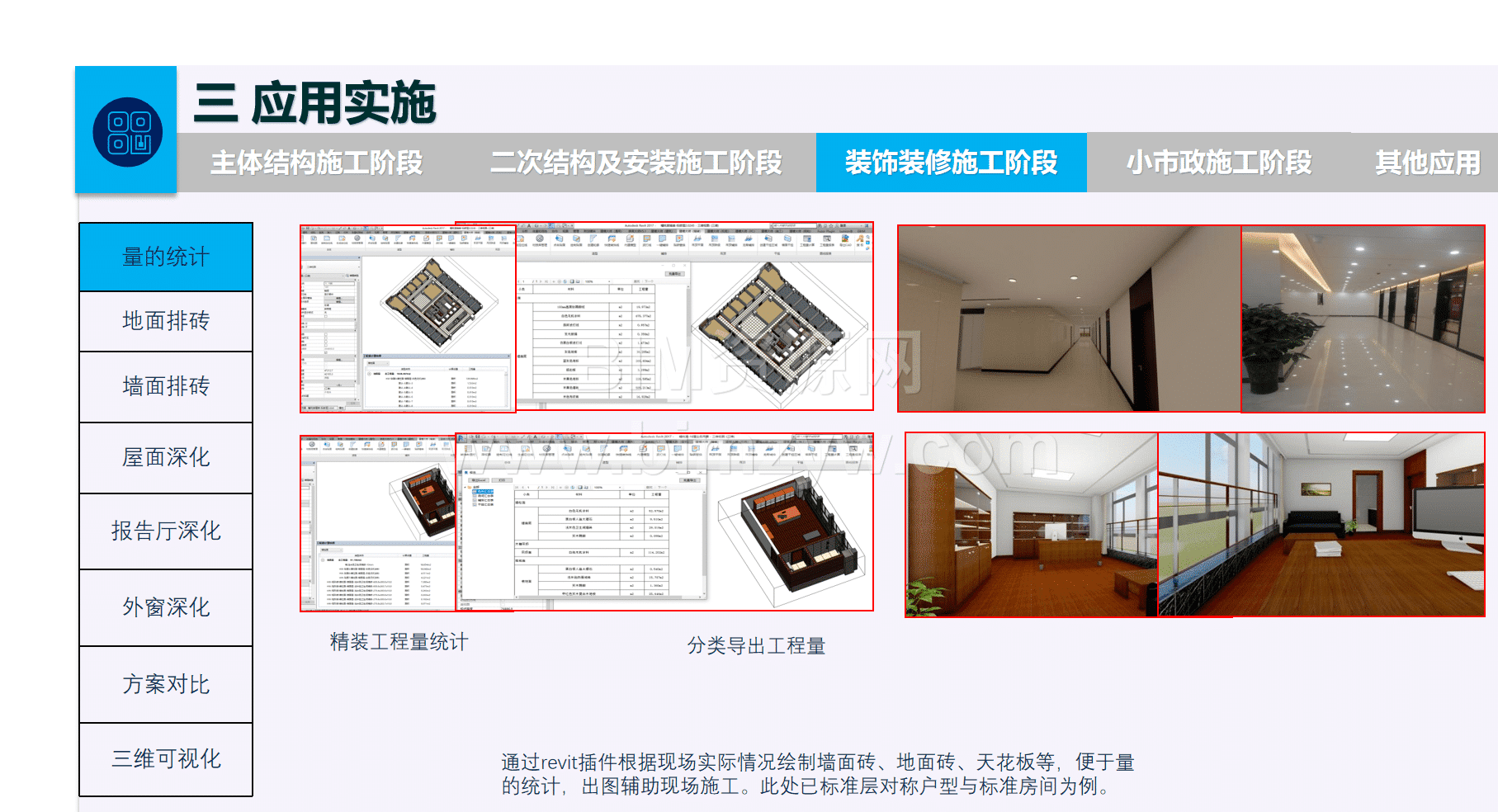

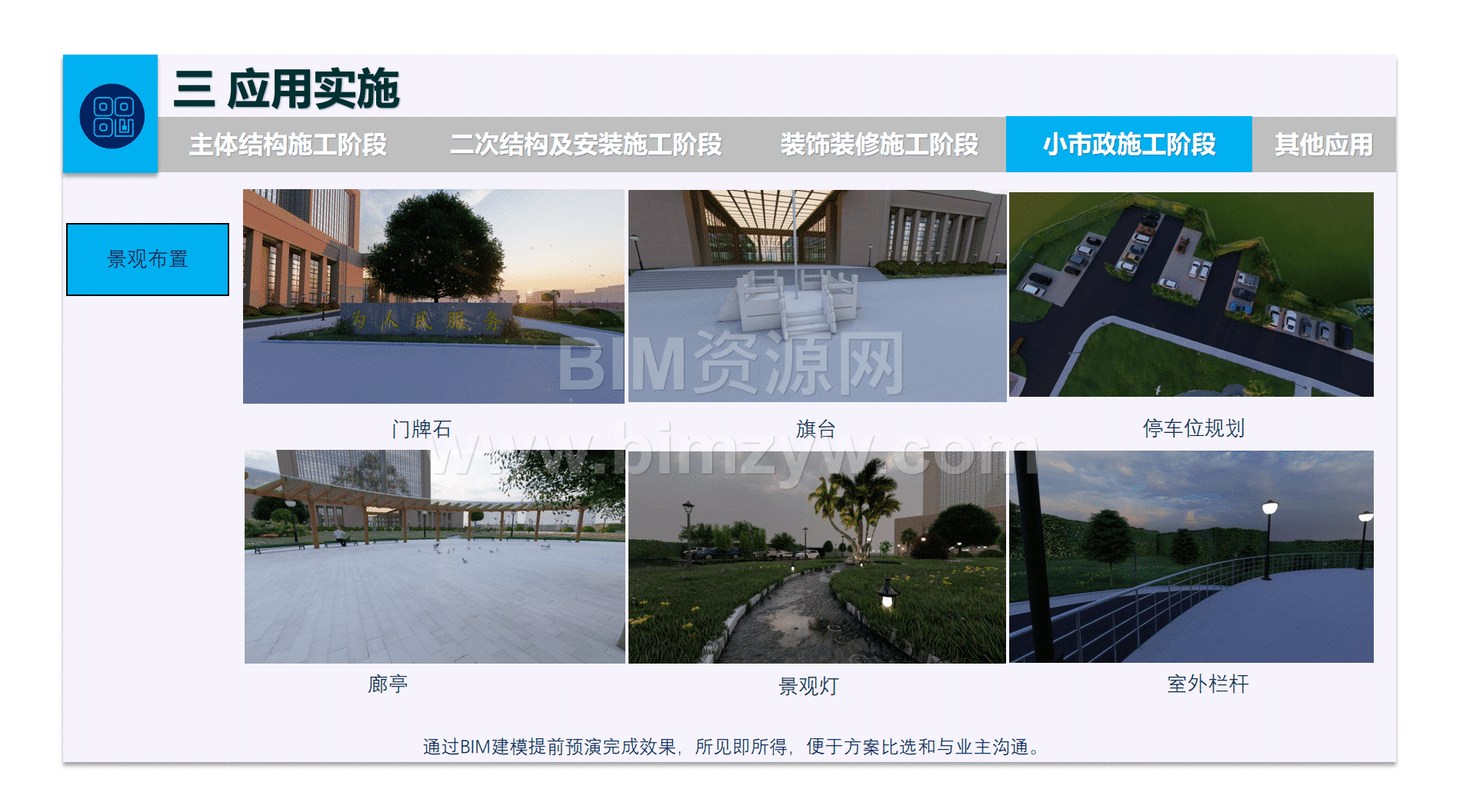

在装饰装修阶段，项目对标准层墙地面排砖、报告厅GRG吊顶、外窗、屋面及园林景观进行三维深化和方案比选，实现模型效果、二维图纸与现场施工的有效衔接。
五、BIM应用效益明显，值得下载参考

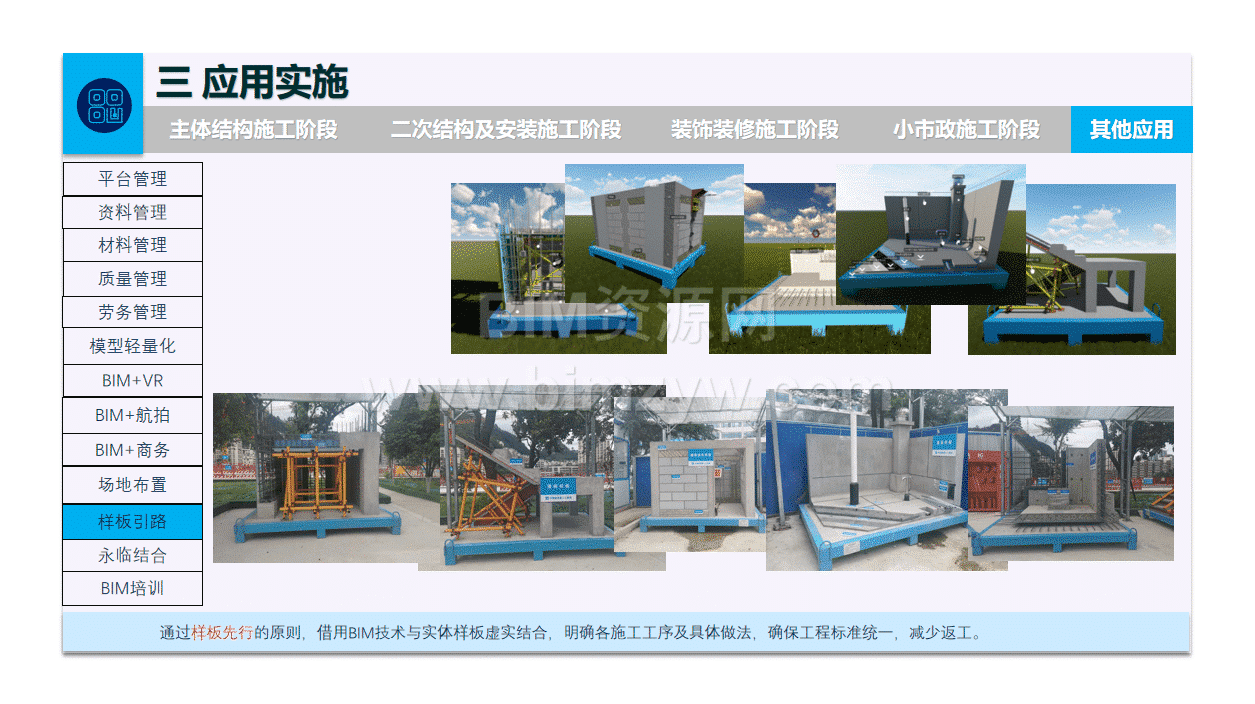

项目通过BIM应用优化模板深化、电梯井深化、机电管综、设备基础前置、精装排砖、场地布置和永临结合等工作，汇报成果显示综合经济效益约271万元，并有效减少返工、缩短工期和节约材料。
本套贵阳蟠桃宫项目BIM资料，适合BIM工程师、土建及机电深化人员、钢结构技术人员、项目管理人员和建筑类学生下载参考。无论是寻找公建项目全专业BIM模型、机电深化案例、钢结构Tekla成果，还是需要制作BIM汇报PPT，都能从这套资料中获得较完整的应用思路和落地成果，建议有需要的用户及时下载保存。
