大型会议中心二期项目机电安装全过程BIM应用资料下载：含BIM模型、汇报PPT及视频

本套《BIM技术在大型会议中心二期项目商业综合体机电安装工程的全过程应用》资料，完整展示了大型商业综合体机电工程从设计优化、深化设计到现场施工及项目管理阶段的BIM应用成果，适合BIM学习、机电深化、项目汇报、技术交流及工程案例参考。

本资源包含哪些内容？

（1）国家会议中心二期项目BIM汇报PPT
（2）商业综合体机电安装BIM模型源文件
（3）地下室、制冷机房、成品支架及110KV变电站模型
（4）地上楼层及屋面模型文件
（5）项目BIM应用展示视频

一、北京重点工程，机电系统复杂

会议中心二期项目配套工程总建筑面积约21.76万平方米，地下4层、地上12层，包含车库、商业、办公及110KV变电站等功能区域。

由于项目建筑规模大、机电专业多、设备安装工艺复杂，且对净高、施工质量和成品保护要求较高，传统二维图纸难以全面解决管线交叉、设备运输和施工协调问题，因此项目全过程引入BIM技术进行辅助管理。

二、碰撞检查与净高分析应用深入

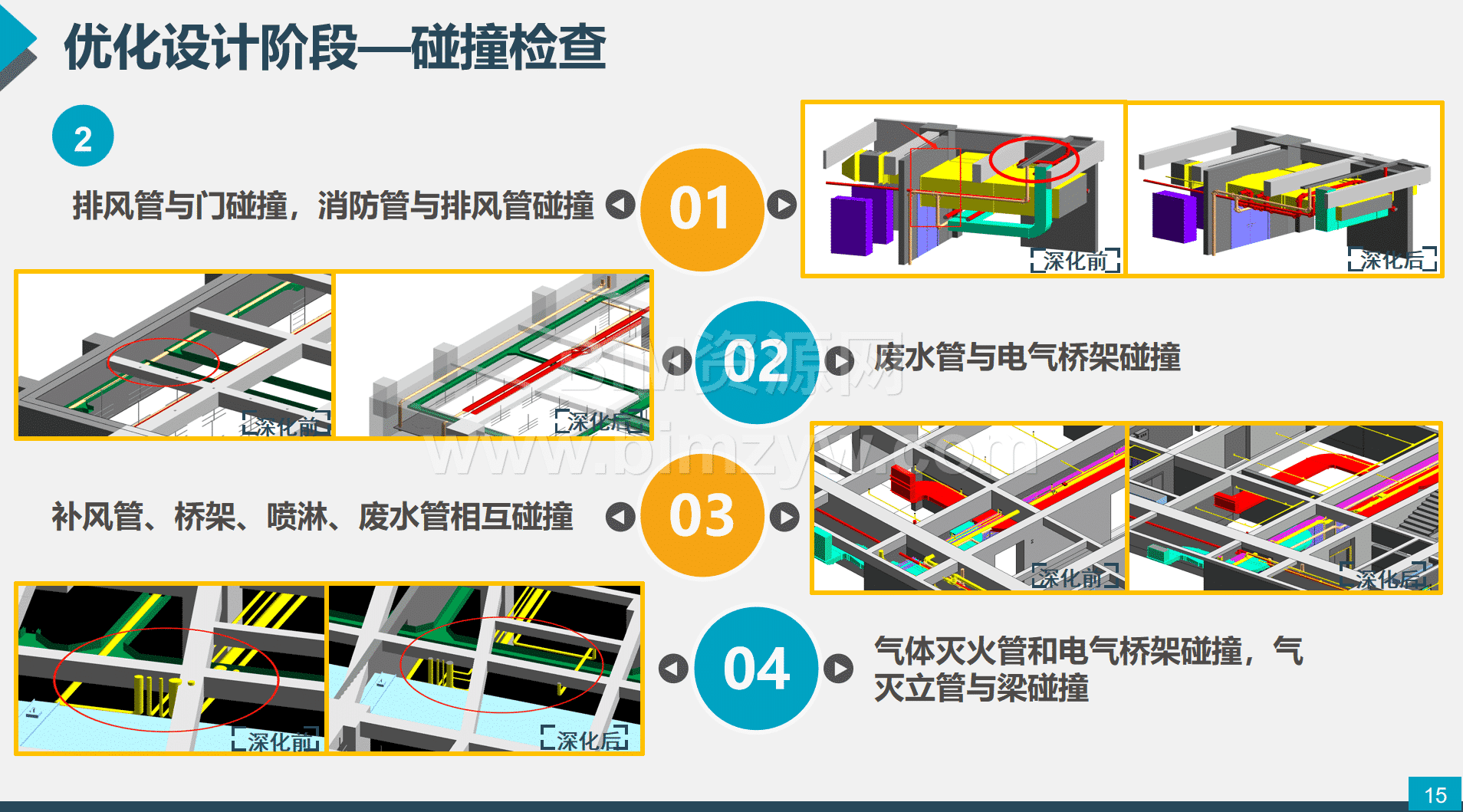

项目利用Navisworks对建筑、结构、机电管线及设备进行综合碰撞检查，共发现碰撞问题2464处，并根据碰撞报告逐项优化，问题解决率达到98%。

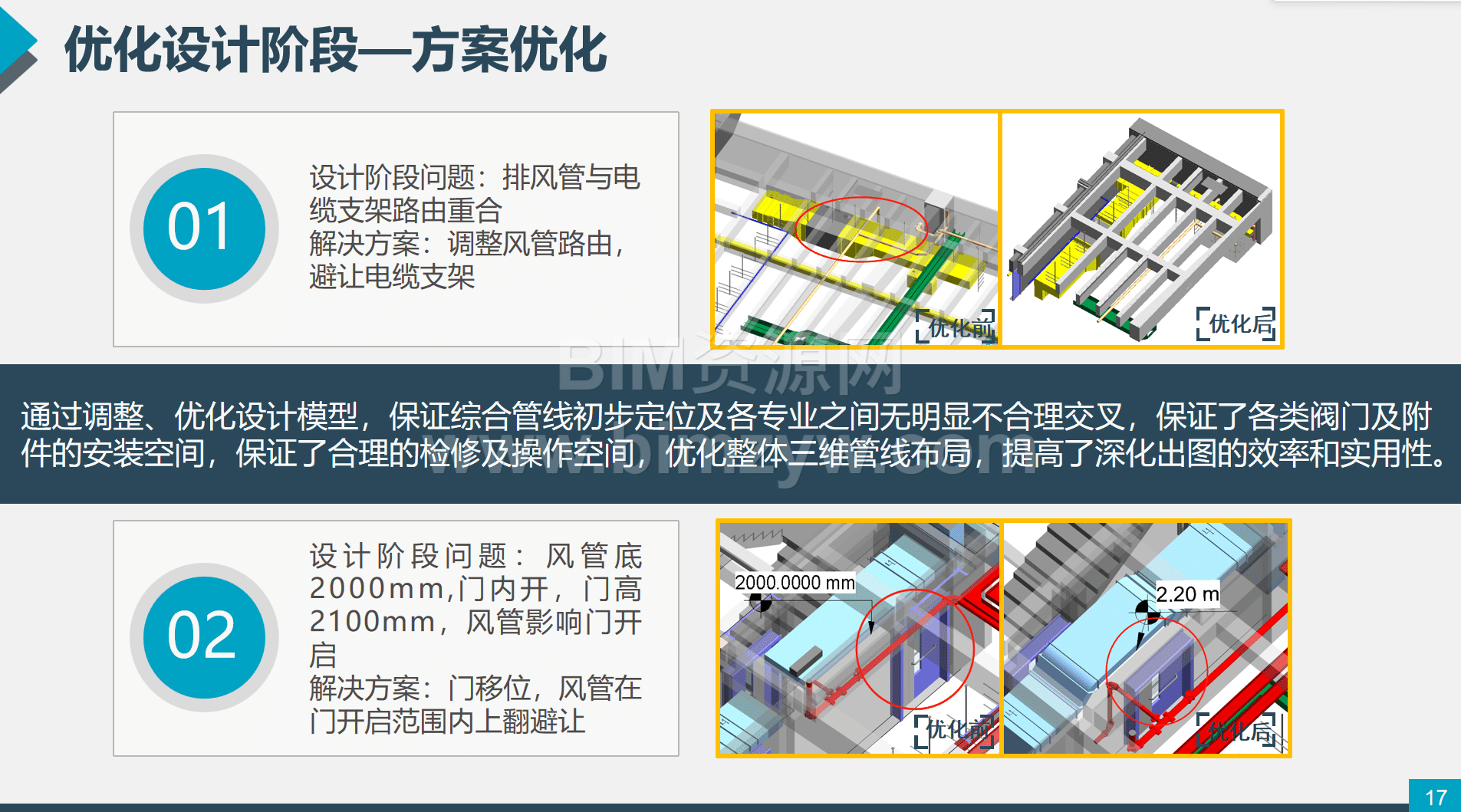

通过BIM模型开展车库、后勤走廊、机房及吊顶区域的净高分析，对管线标高、风管走向、桥架位置和设备检修空间进行复核，累计完成多处净高优化，有效减少了施工变更和现场返工。

三、机电深化设计成果丰富

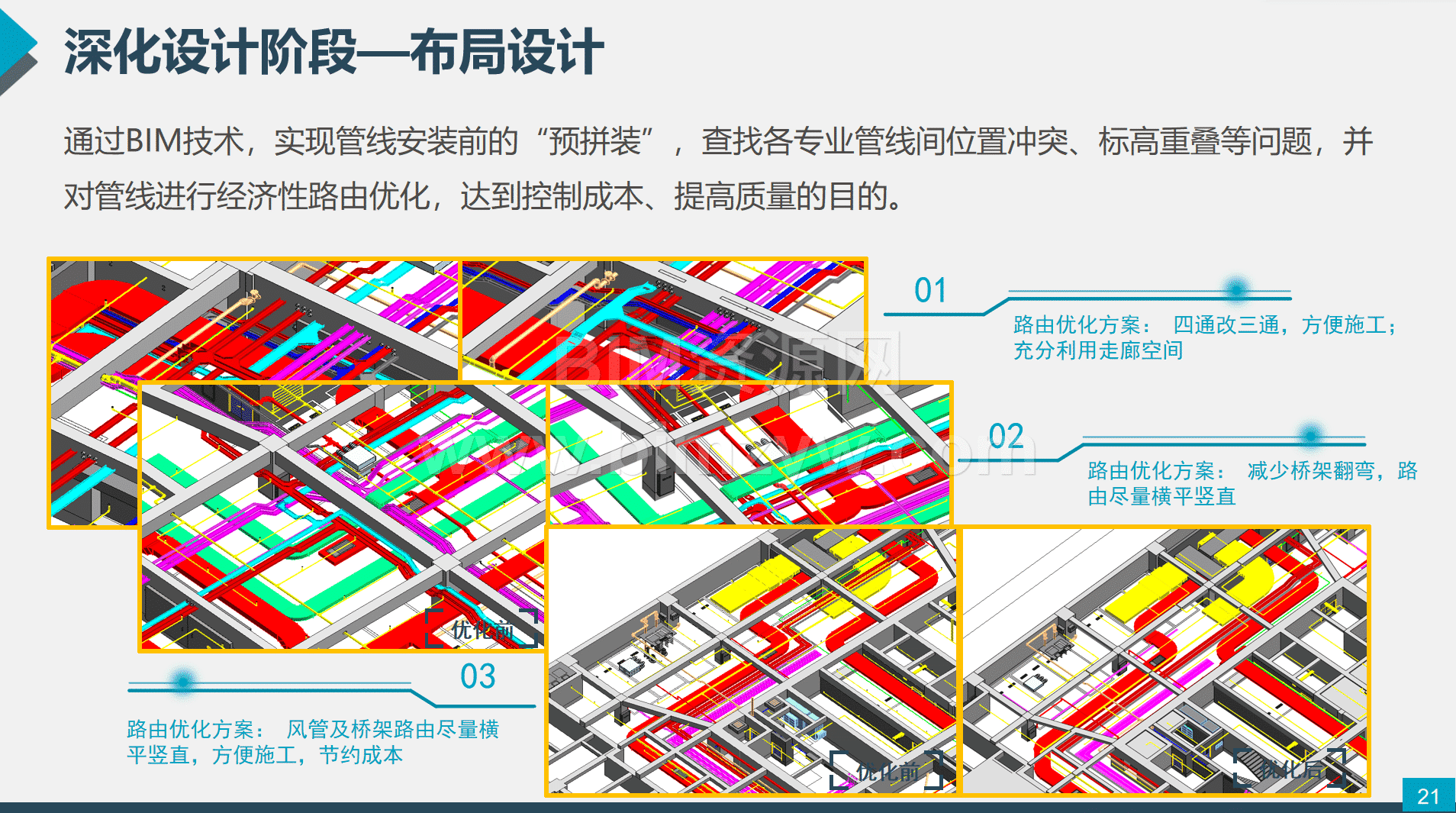

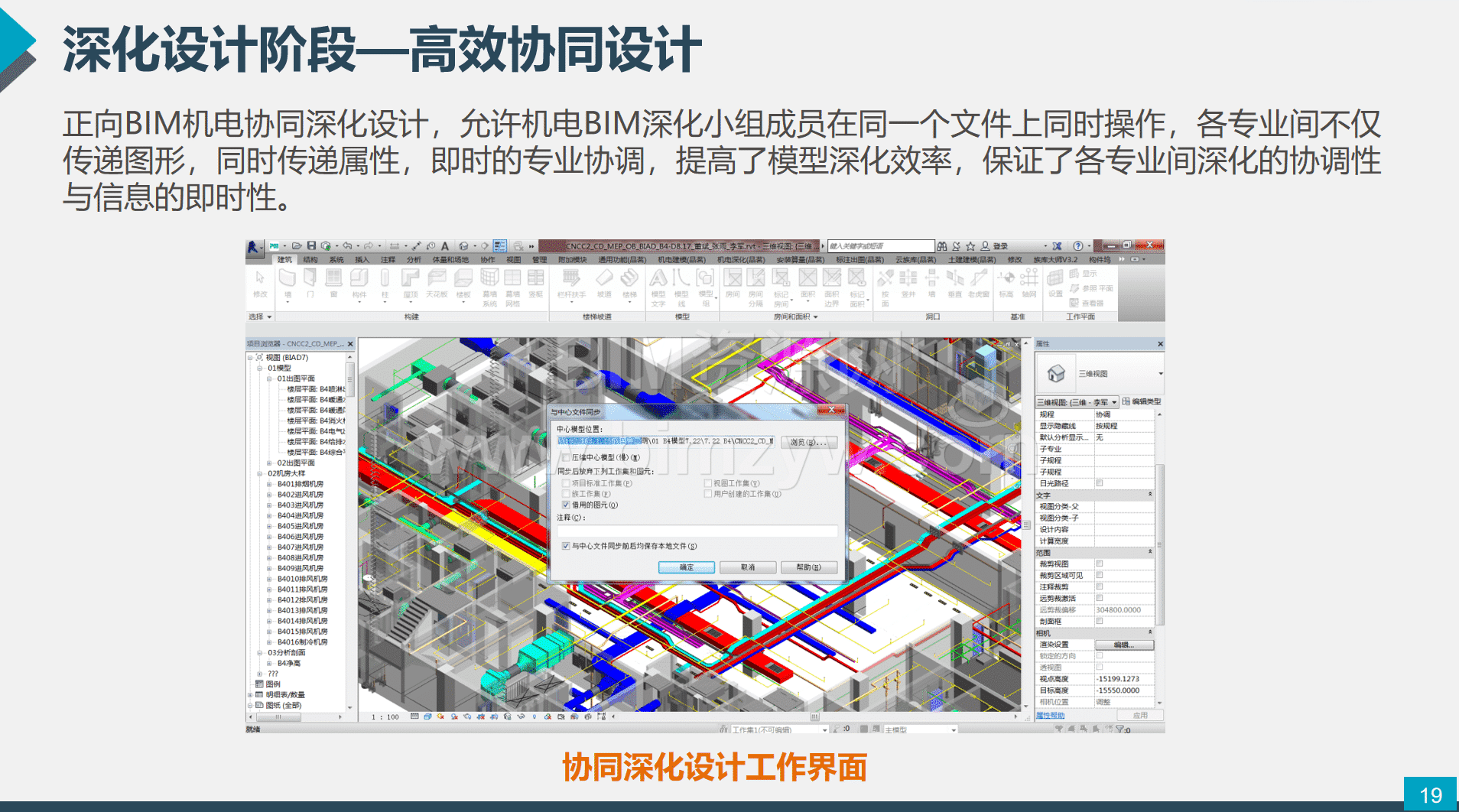

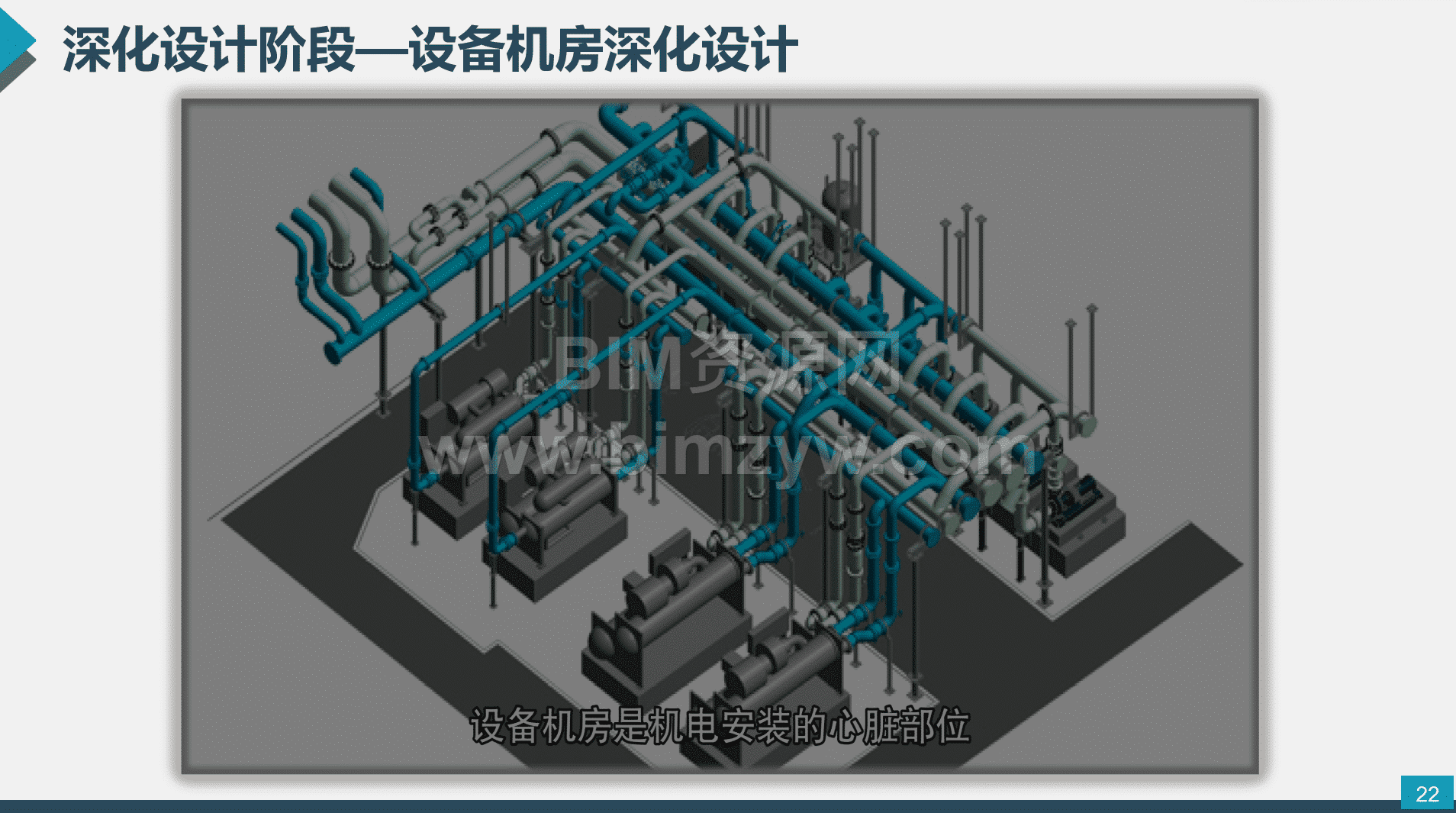

资料重点展示了机电协同深化、设备机房深化、管线综合排布、综合支吊架设计及深化出图等内容。项目通过三维模型提前模拟管线安装过程，优化风管、桥架、给排水及消防管线路由，解决了不同专业之间的空间冲突。

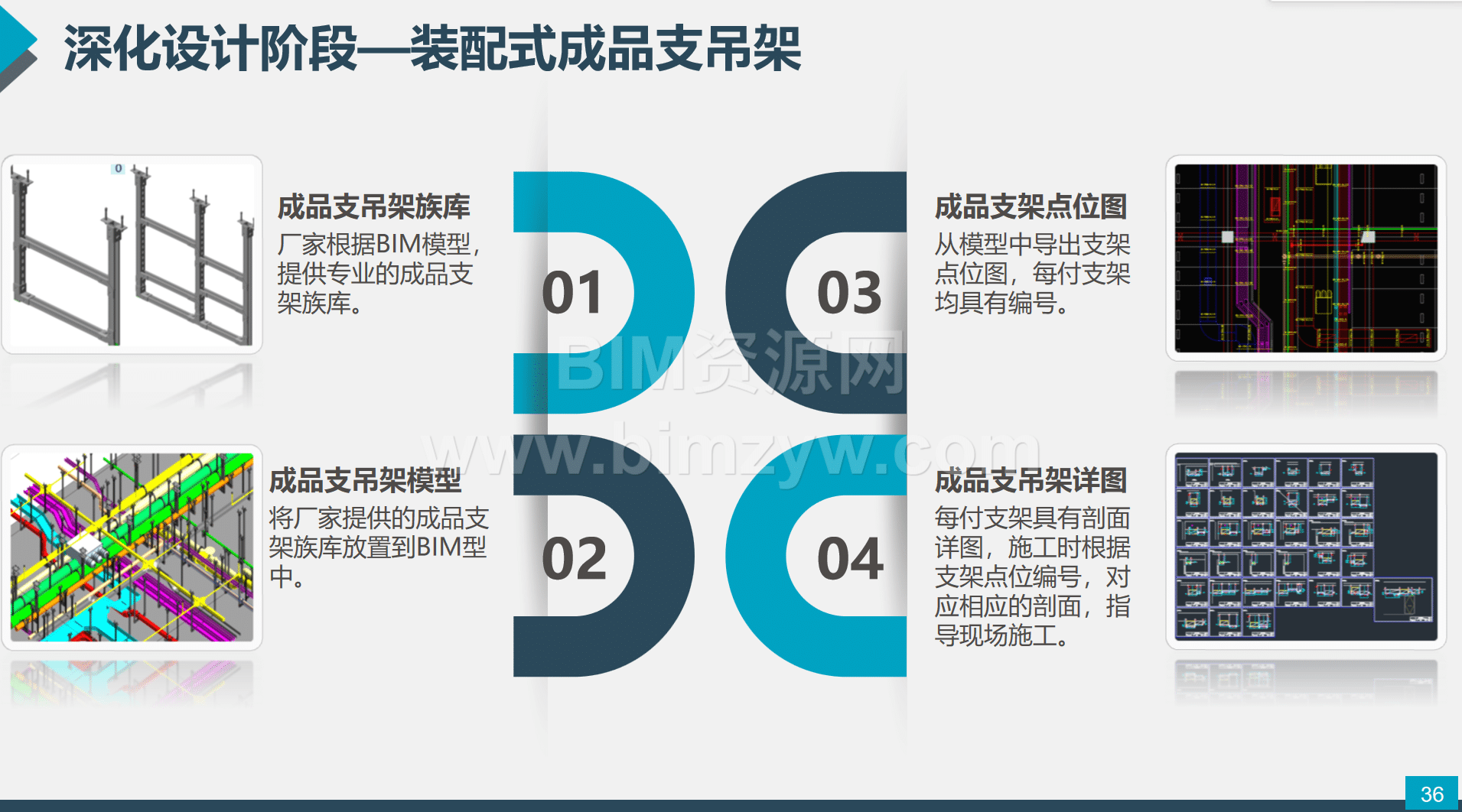

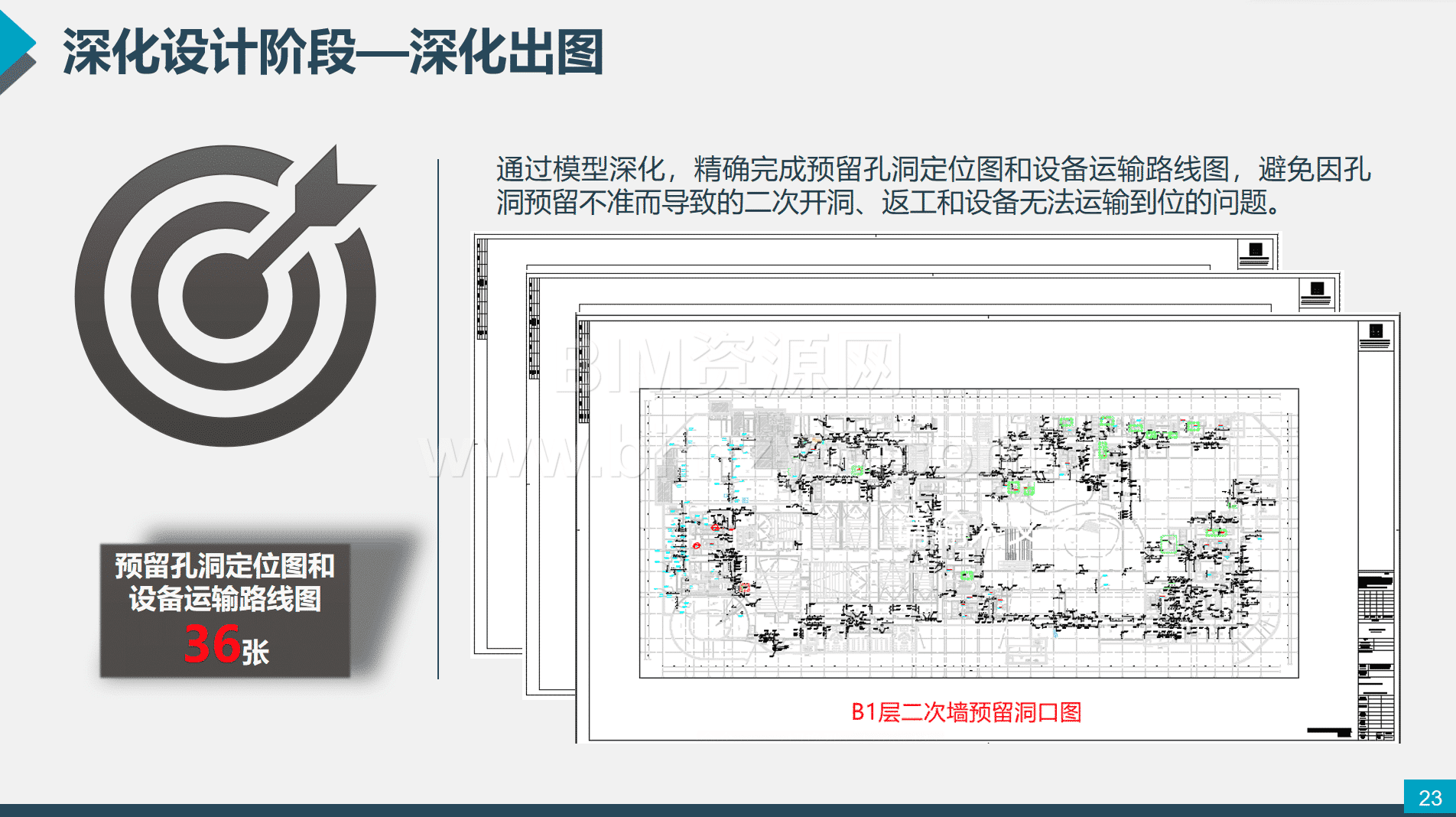

同时，项目形成了预留孔洞定位图、设备运输路线图、剖面图及成品支吊架深化图纸，为现场安装提供清晰依据。地下室制冷机房、成品支架和110KV变电站等模型，对机电安装项目具有较强的参考价值。

四、施工与管理全过程落地

在施工阶段，项目采用三维技术交底、BIM协调会、模型核查和三维激光扫描等方式，要求模型与现场安装成果保持一致，并通过现场实测实量及时反馈施工问题。

在管理阶段，BIM模型还用于工程量提取、造价控制、施工进度安排、材料设备进场管理、成品保护和后期运维数据管理，实现了从模型到现场的全过程应用。

五、下载资料的参考价值

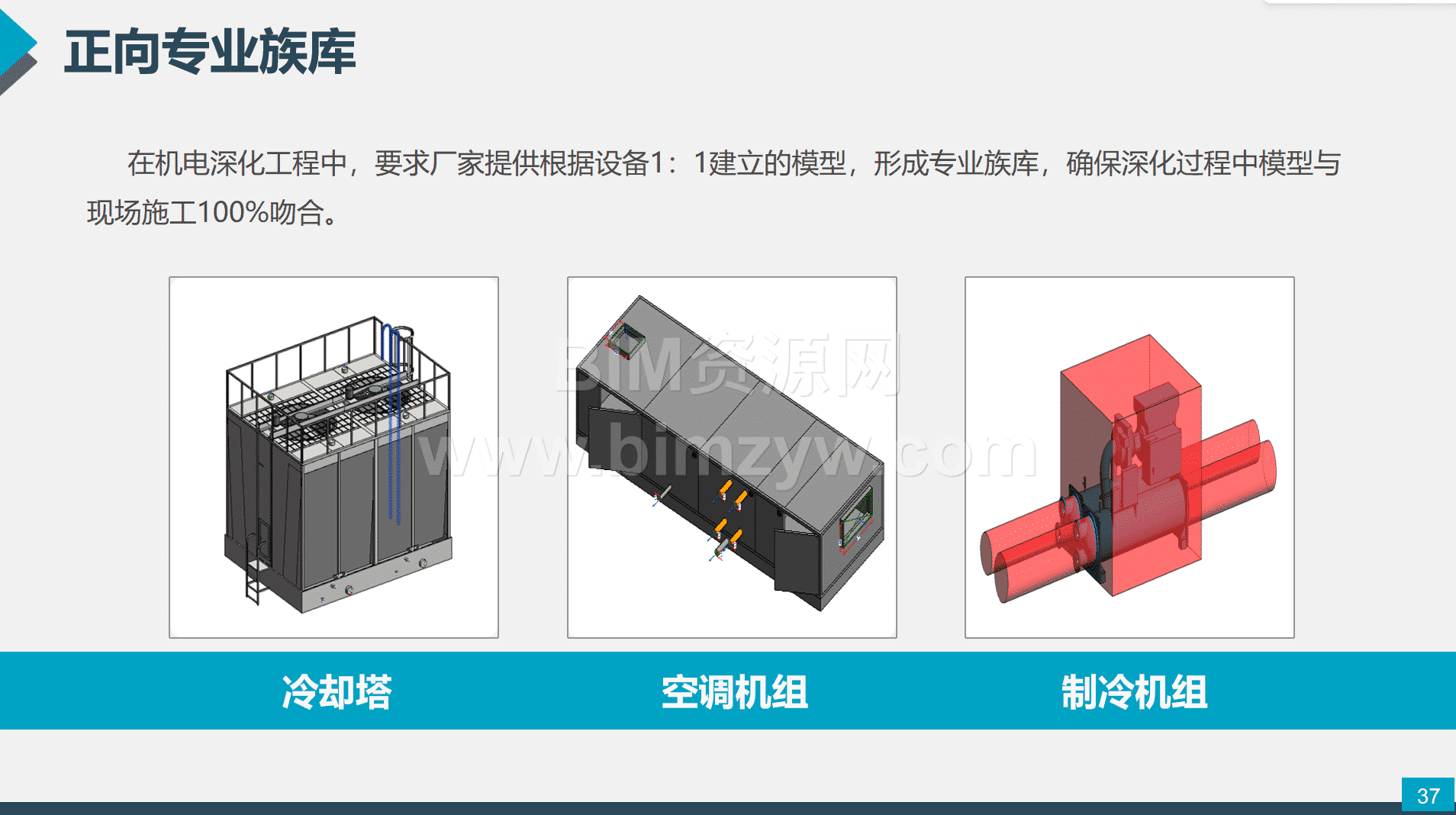

汇报资料显示，项目通过BIM应用节约工期约90天、节约成本约472万元，并建立了110KV变电站、装配式成品支吊架及专业设备族库。

本套资料适合BIM工程师、机电深化设计人员、施工技术人员、项目管理人员及建筑类学生下载学习。无论是需要制作BIM汇报PPT，还是寻找商业综合体机电安装模型、管线综合优化案例和成品支架应用资料，都可以从本资源包中获得完整参考，建议有需要的用户及时下载保存。

资源预览
