GB51101-2016《太阳能发电站支架基础技术规范》百度网盘PDF电子版下载

核心内容框架

1. 适用范围：适用于地面光伏和光热发电站中支撑光伏组件、聚光集热器等的支架基础，涵盖设计、施工及验收全流程。

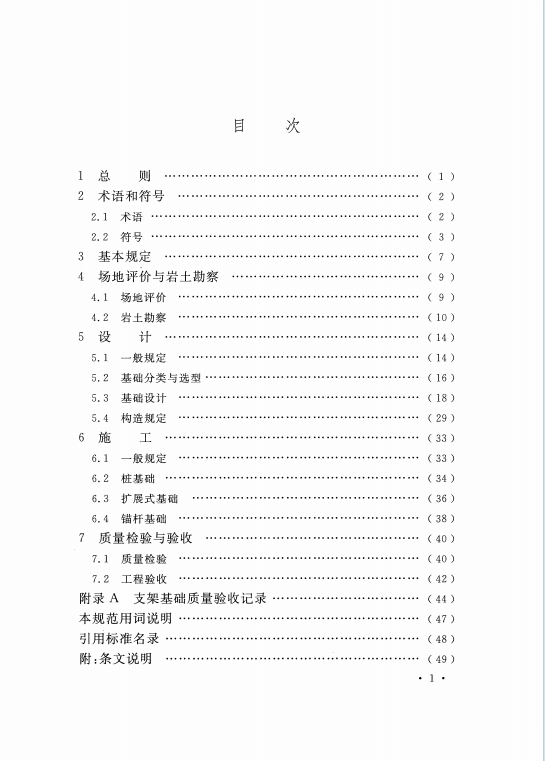

2. 核心章节：包括总则、术语和符号、基本规定、场地评价与岩土勘察、设计、施工、质量检验与验收 7 大章节，含 2 条强制性条文。
3. 关键要求：

• 基本规定：设计安全等级不低于上部支架结构，光伏电站基础结构重要性系数≥0.95，光热电站≥1.0；设计使用年限≥25 年；混凝土强度等级不低于 C25。
• 场地与勘察：场地分简单、中等复杂、复杂三类，需查明不良地质作用和特殊性岩土；勘探点间距按场地复杂程度确定，深度需控制主要受力层。
• 基础设计与选型：基础分桩基础（含螺旋桩、型钢桩等）、扩展式基础（独立 / 条形）、锚杆基础，需结合岩土条件、荷载特征选型；需进行承载力计算、稳定性验算（抗滑移、抗倾覆等），部分情况需做变形验算。
• 施工与验收：明确各类基础施工工艺要求，隐蔽工程需监理验收；质量检验含原材料检验、承载力检测（桩 / 锚杆抽检数量有明确规定），验收需提供完整技术文件。

核心特点

• 针对性强，适配太阳能发电站支架基础 “荷载小、数量多” 的特点，重点规范微型短桩、螺旋桩等常用基础类型。
• 注重环保与水土保持，鼓励采用新技术、新工艺，减少对地表植被和土层的破坏。
• 区分光伏与光热电站、不同岩土条件的差异化要求，兼顾安全性与实用性。
