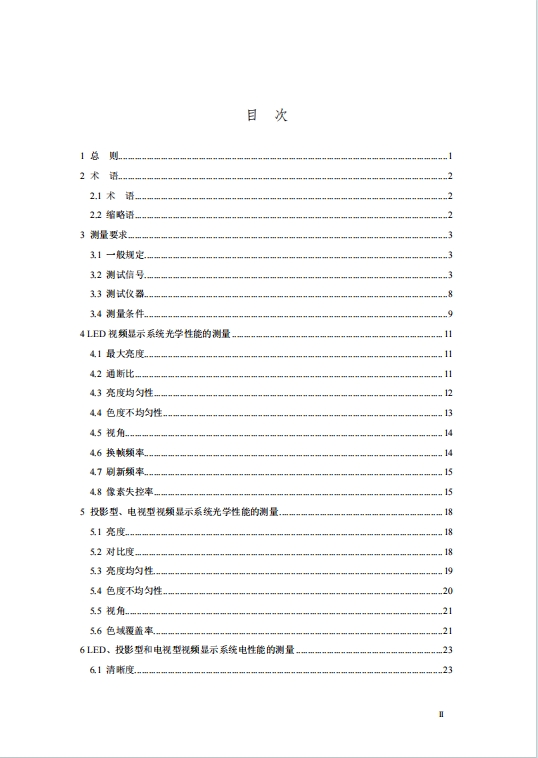

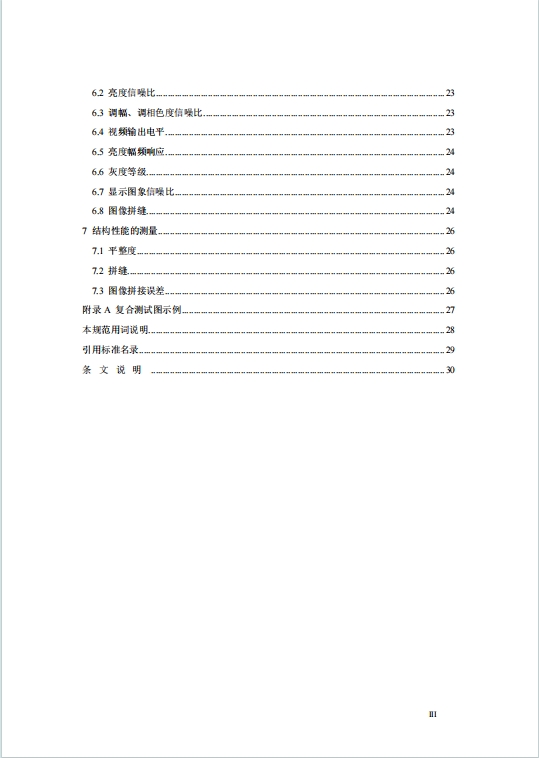

1. 适用范围与核心定位
   • 适用于新建、改建、扩建工程项目中 LED、投影型（含 DLP、LCD 投影）、电视型（含 CRT、LCD、PDP）视频显示系统的工程性能测量，明确测量需遵循方法先进、合理适用的原则，且需符合国家现行相关标准。
2. 测量基础要求
   • 环境与设备状态：测量前系统需正常工作 30 分钟，室内环境温度宜为 20±5℃、光照度 200±50lx，室外温度 0℃~40℃、光照度 10000±1000lx，电源电压波动不超过 ±2%。

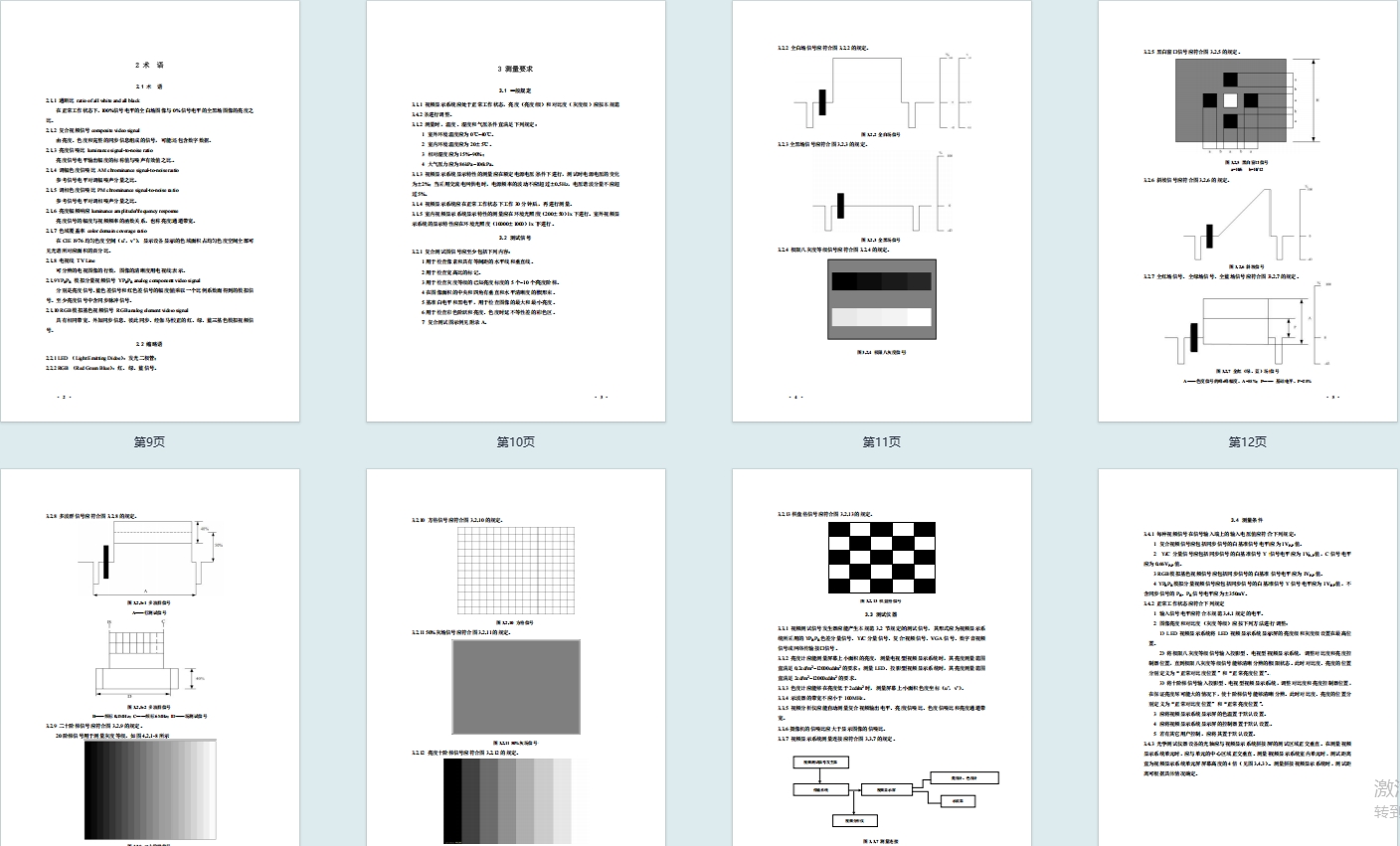

   • 测试信号：规定了全白场、全黑场、极限八灰度、黑白窗口、多波群等 13 类测试信号的格式与用途，如全白场用于亮度测量、黑白窗口用于对比度测量。
   • 测试仪器：要求视频信号发生器可输出多种制式信号，亮度计、色度计需满足对应测量量程与精度，示波器带宽不小于 100MHz，且需按规定连接测量设备。
3. 各类系统性能测量
   • LED 视频显示系统（光学性能）
     • 核心指标包括最大亮度（需扣除背景亮度）、通断比（全白与全黑场亮度比）、亮度 / 色度均匀性（按规定测点计算偏差）、视角（亮度降至 1/2 时的水平 / 垂直角度）、换帧 / 刷新频率、像素失控率（分整屏与区域，统计不发光 / 常亮像素占比）。
   • 投影型 / 电视型系统（光学性能）
     • 需测量亮度（拼接屏取各单元均值）、对比度（电视型用黑白窗口、投影型用棋盘格信号）、亮度 / 色度均匀性、视角、色域覆盖率（以 CIE1976 色度空间计算）。
   • 三类系统通用电性能
     • 涵盖清晰度（读取复合测试图楔形线刻度，以电视线计）、亮度 / 调幅 / 调相色度信噪比、视频输出电平、亮度幅频响应（即带宽）、灰度等级（识别 20 阶梯信号级数）、显示图像信噪比、图像拼缝（换算为像素数）。
   • 结构性能
     • 测量平整度（用 1m 钢尺 + 塞规测屏面空隙）、拼缝（塞规测拼接间隙）、图像拼接误差（计算水平 / 垂直方向拼接偏差占屏宽 / 高的百分比）。
4. 测量方法与数据处理

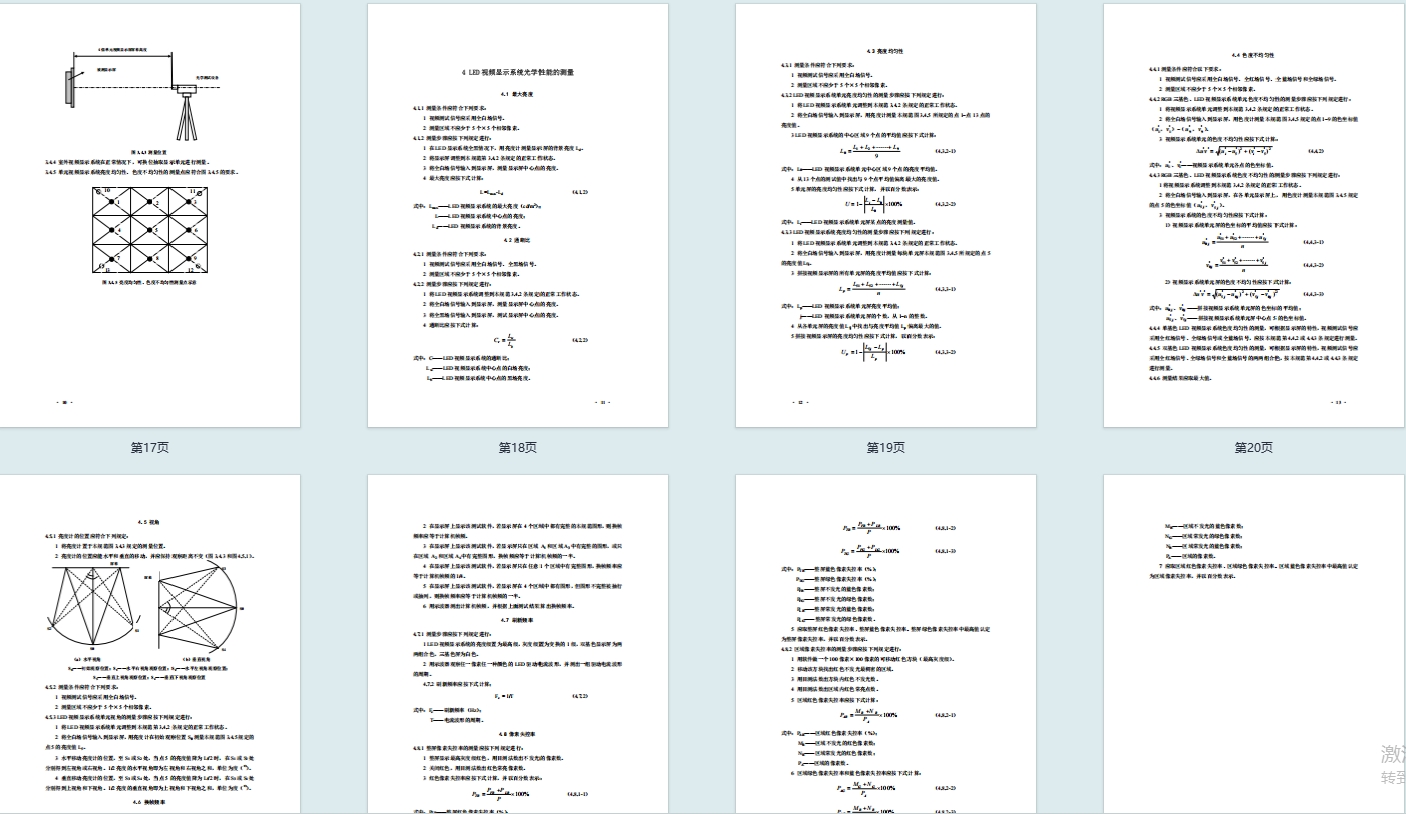

   • 对各类指标明确了测点选取规则（如亮度均匀性测 13 个规定点位）、测量步骤及计算公式，例如 LED 亮度均匀性取中心 9 点均值与最大偏差计算，色域覆盖率按三基色色度坐标计算三角形面积占比。
