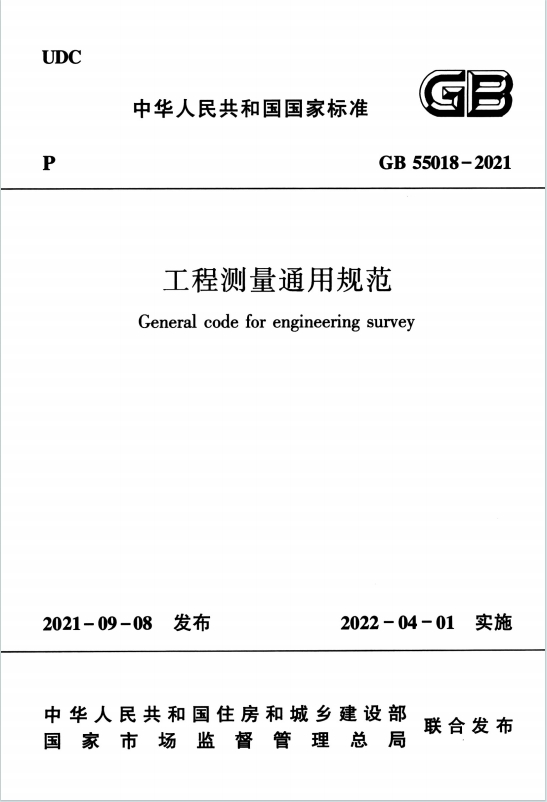

GB55018-2021《工程测量通用规范》百度网盘PDF电子版下载

一、基本规定

1. 测量基准：空间基准采用 2000 国家大地坐标系、1985 国家高程基准，沿岸海域深度基准为理论最低潮位面、内陆水域为设计水位，重力基准为 2000 国家重力基本网；时间系统采用公历纪元和北京时间，同一工程不同区段、不同期测量需统一基准。
2. 测量精度：以中误差衡量精度，2 倍中误差为极限误差，需对成果实际精度进行评定或检测，不达标需整改返工。
3. 测量过程：实施前需做技术设计，仪器设备需检定且在有效期内、软件需测评验证；过程中严控质量，原始数据不得修改，上一工序成果不达标不得进入下一工序；成果实行 “两级检查、一级验收”，明确了成果不合格的判定情形。
4. 测量成果：成果需符合技术设计要求，数字成果采用开放格式，需编制技术报告并按规定归档、汇交，数据库管理需保证安全可靠。
5. 作业安全：需执行安全生产制度，针对道路、带电区域、瓦斯区域、水域、地下管线等不同作业场景制定专项安全措施，涉密工程需遵守保密规定。

二、控制测量

1. 一般规定：控制网等级根据工程规模和精度确定，控制点选在稳固易观测处；平面控制网投影长度变形值不宜大于 25mm/km，隧道等地下工程需做地上地下联系测量且有校核，控制网需有多余观测，复测精度不低于原精度。
2. 分场景要求
   • 现状测量：优先用国家、地方等级控制点，不足时加密建立控制网。
   • 工程放样：规划核验用等级控制点，施工控制网坐标系需与施工坐标系一致，控制点精度不低于施工测量精度的 1/3，隧道等地下工程需按贯通误差限差确定洞内外控制精度。
   • 变形监测：基准点布设在变形影响范围外，需定期复测并做稳定性分析，不稳定基准点需舍弃并及时补设。

三、现状测量

1. 一般规定：需在指定时点采集地理信息，成果形式包括数字线划图、正射影像图等，大比例尺地形图精度需专项设计，小比例尺可收集已有成果。
2. 分区域测量
   • 地面现状：明确了数字线划图的等高距、平面及高程精度，数字正射影像图的地面分辨率要求，以及数字高程 / 表面模型的规格和精度。
   • 地下空间设施：地下管线特征点平面中误差≤50mm、高程≤30mm，需调查管线属性并编绘综合图；地下综合体等设施特征点平面中误差≤100mm、高程≤30mm，需测绘分层平面图及综合图。
   • 水域现状：需测定水上建筑、水下地形等，水下测深点间距不大于图上 10mm，水深 20m 内深度中误差≤0.2m，超过 20m 为水深的 1.5%。

四、工程放样

1. 一般规定：需校核放样数据，实地测设标识需清晰，放样后需用几何关系校核，合格后方可交付使用。
2. 分类型放样
   • 规划条件测设及核验：定线、拨地测量点位中误差≤50mm；规划验线分灰线和正负零验线，核验测量需测定建筑四至距离、高度、建筑面积等，涉及规划条件的地物点平面中误差≤50mm。
   • 施工放样及检测：按建筑限差确定施工测量精度，轴线投测、高程传递等需做好校核；第三方检测精度不低于施工测量精度，超限时需及时报告。

五、变形监测

1. 一般规定：需明确监测内容、精度、频率及预警值，监测点布设在结构重要或变形敏感部位；监测作业需用稳定基准点，特殊工程监测需避开不利时段，出现变形异常需立即预警并提高监测频率。
2. 分阶段监测
   • 施工期间：基坑一级二级、甲级地基基础等工程需监测，基坑需监测围护墙及周边环境变形，沉降监测需在荷载关键节点观测，超高层建筑需做垂直度、挠度等监测。
   • 使用期间：未稳定工程需延续监测，竣工后第一年观测 3-4 次，后续逐年递减，变形速率达标可判定稳定并终止监测，遇自然灾害需提高监测频率并预警。
