GB/T8076-2025《混凝土外加剂》百度网盘PDF电子版下载

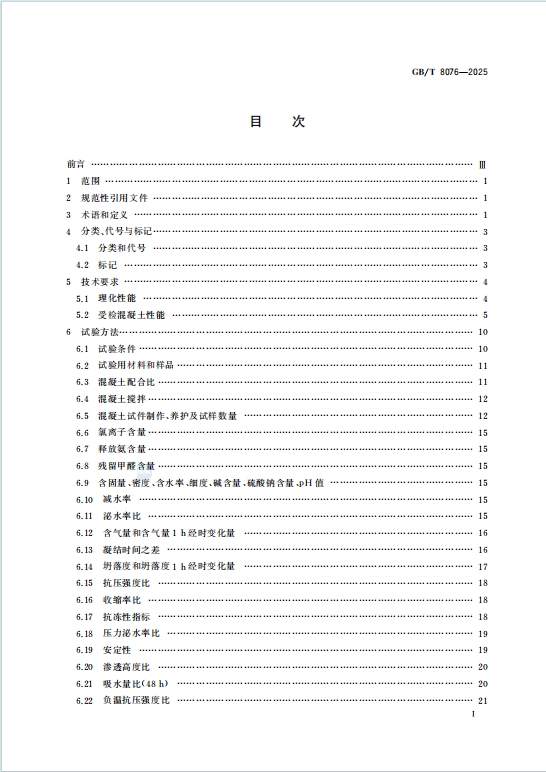

1. 适用范围与分类标记
   • 适用范围：覆盖高性能减水剂、高效减水剂、普通减水剂、引气减水剂、泵送剂、早强剂、缓凝剂、引气剂、防水剂、防冻剂共 10 类混凝土外加剂的生产与检验。
   • 分类与标记：按状态分为液体（L）和固体（S）；按功能划分品种并赋予专属代号（如早强型高性能减水剂代号 HPWR-A、防水剂代号 WrA-C、-15℃防冻剂代号 AfA-C (-15℃)）；标记需包含状态、代号及标准编号，如液体防水剂标记为 L-WrA-C GB/T8076-2025。
2. 核心技术要求
   • 理化性能
     • 钢筋混凝土用外加剂氯离子含量≤0.10%；室内 / 地下空间用外加剂释放氨含量≤0.10%、残留甲醛含量≤500mg/kg。
     • 匀质性指标需符合含固量、密度、含水率、细度、碱含量等控制要求，如液体外加剂密度偏差根据控制值分为 ±0.02g/cm³ 或 ±0.03g/cm³。
   • 受检混凝土性能
     • 不同外加剂性能要求差异化，如高性能减水剂减水率≥25%、1d 抗压强度比≥170%~180%；防水剂需满足净浆安定性合格、渗透高度比≤45%、48h 吸水量比≤65%；-15℃防冻剂需保证负温养护 – 7d 抗压强度比≥8%、-7d+56d 抗压强度比≥80%。
     • 引气类外加剂（引气剂、引气减水剂）需满足含气量≥3.5%、200 次冻融循环后相对动弹性模量≥80%；泵送剂新增压力泌水率比≤90% 的要求。
3. 试验方法
   • 试验条件：混凝土成型环境温度（20±3）℃、相对湿度≥50%，标准养护温度（20±2）℃、相对湿度≥95%，负温养护需精准控制至规定温度 ±1℃。
   • 试验材料：需采用专用基准水泥（硅酸三钙含量 55%~60%、比表面积 350±10m²/kg）、专用机制砂（细度模数 2.6~2.9、石粉含量 4.0%~6.0%），砂石需满足特定级配与杂质含量要求。
   • 关键试验：明确了减水率、泌水率比、抗压强度比、收缩率比、抗冻性指标等性能的测定方法，新增防水剂安定性（沸煮法 + 压蒸法）、防冻剂负温力学与耐久性能等专项试验流程，且部分试验需采用线性回归法确定凝结时间。

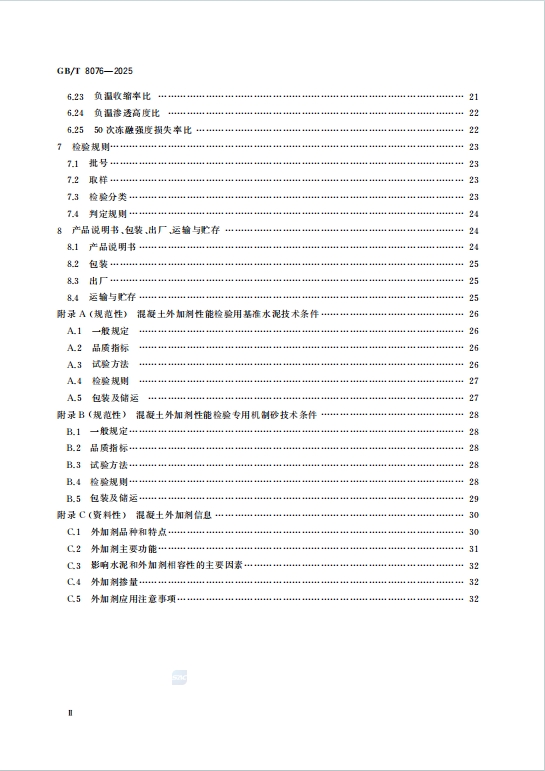

4. 检验规则
   • 批号与取样：掺量≥1% 的外加剂每 200t 为一批，<1% 的每 100t 为一批；取样需从 20 个点等量采集，总取样量不少于 0.4t 水泥对应用量，分试验样和封存样（封存期≥180d）。
   • 检验分类：出厂检验针对匀质性及核心性能（如减水率、1d 抗压强度比）；型式检验覆盖全部技术要求，正常生产每年至少 1 次，原材料 / 工艺重大变化等情况需及时开展。
   • 判定规则：出厂检验和型式检验均要求所有项目达标，任一项目不合格则判定为产品不合格。
5. 包装储运与说明书
   • 固体外加剂用内衬塑料袋的编织袋包装，液体用塑料桶 / 金属桶或槽车散装，包装需标注产品名称、标记、厂名、净含量等信息。
   • 产品说明书需明确性能特点、推荐掺量、贮存条件及有效期，运输贮存需防潮、防泄漏、防晒、防冻，避免杂物混入。
