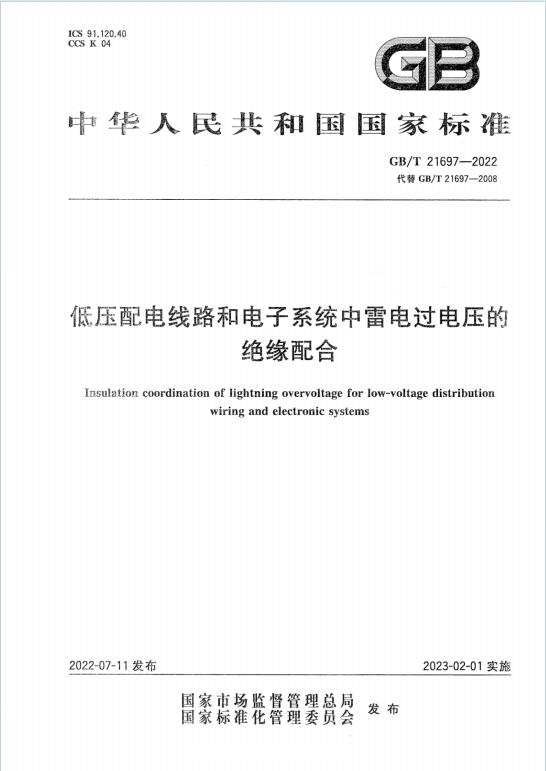

GBT21697-2022《低压配电线路和电子系统中雷电过电压的绝缘配合》百度网盘PDF电子版下载

1. 基础参数与术语
   • 核心术语：新增 “自恢复绝缘”“隔离放电间隙” 等术语，明确绝缘配合是结合过电压保护措施确定设备绝缘强度，雷电过电压为雷击引发的瞬态过电压，同时界定了电涌保护器（SPD）等防护装置的定义。
   • 雷电参数：雷电流多为负极性脉冲波，其数值受接地阻抗、线路敷设方式等影响；雷电过电压分为直击雷过电压（雷电直接击中目标物）和感应雷过电压（雷电击中附近产生感应）两类，会对设备绝缘造成击穿风险。
2. 绝缘配合与绝缘水平
   • 绝缘分类：分为自恢复绝缘（如空气间隙，放电后可恢复）和非自恢复绝缘（如固体 / 液体绝缘，击穿后无法恢复），前者受电场均匀性、环境条件影响大，后者电气强度通常高于空气间隙。
   • 绝缘配合方法：采用确定性法，通过 “最大过电压” 和 “最低绝缘强度” 确定绝缘水平，需选取绝缘配合因数（K），其中低压配电线路 K≥1.3，电子系统 K≥1.5。
   • 绝缘水平分级：直接由配电网供电的设备分三类，220/380V 系统中 Ⅰ 类设备雷电冲击耐受电压 8kV、Ⅲ 类 1.5kV；非直接供电设备按防护环境分级，如保护良好环境的电子设备信号线端口耐受电压 1.0kV~1.5kV，无良好保护环境外部端口不低于 6kV，同时给出 10V~12kV 的雷电冲击耐受电压优选值。
3. 绝缘试验要求
   • 试验类型：主要开展雷电冲击耐受电压试验，验证设备绝缘实际耐受能力不低于规定值。
   • 试验条件：标准大气条件为 20℃、101.3kPa 气压、11g/m³ 绝对湿度；需进行大气条件修正和海拔修正（海拔超 2000m 时，空气间隙耐受电压需除以海拔修正系数）。
   • 试验判定：导电部件和间隙需施加正负极性 1.2/50μs 冲击电压各 3 次，无击穿、闪络即合格；固体绝缘允许局部放电，但不得击穿。
4. 雷电防护措施
   • 核心防护装置：SPD 可分为电压开关型（如气体放电管）、电压限制型（如压敏电阻）和复合型，需满足最大持续工作电压（如 TT 系统相中线间 Uc≥1.1U₀）、电压保护水平等要求，且要考虑引线和后备保护的电压降；隔离变压器可抑制雷电过电压传入，隔离放电间隙可限制瞬态过电压，光纤可实现电气隔离。
   • 辅助防护手段：接地装置需选择合适材料和布置方式降低接地电阻；屏蔽可减小雷电电磁场影响，重点防护连接电缆；同时明确了各类防护措施的适用场景和配合要求。
