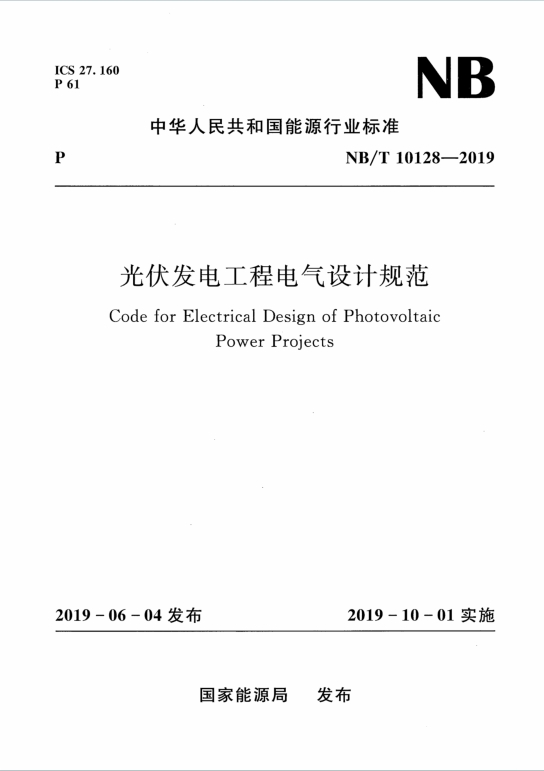

2019 年发布、2019 年 10 月 1 日实施的能源行业标准《光伏发电工程电气设计规范》（NB/T 10128-2019），核心是规范新建、改建、扩建并网光伏发电工程的电气设计，涵盖光伏发电系统、电气一次、电气二次及设备布置四大核心模块，确保电气系统安全可靠、经济合理。

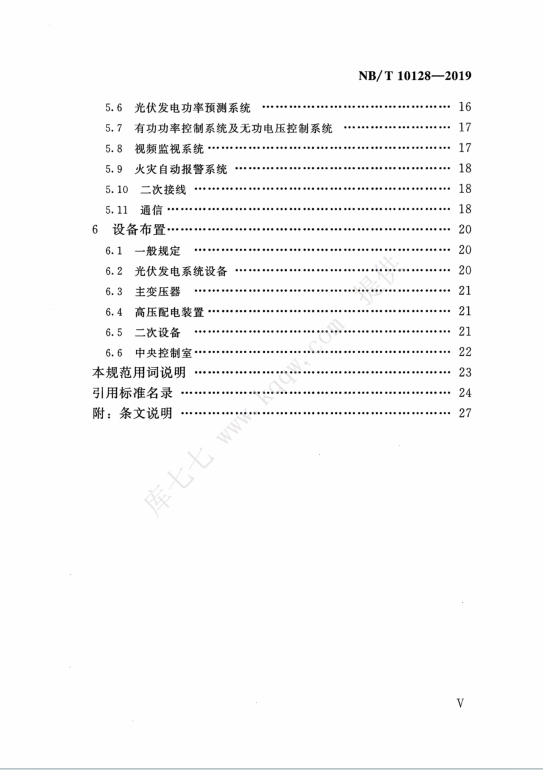

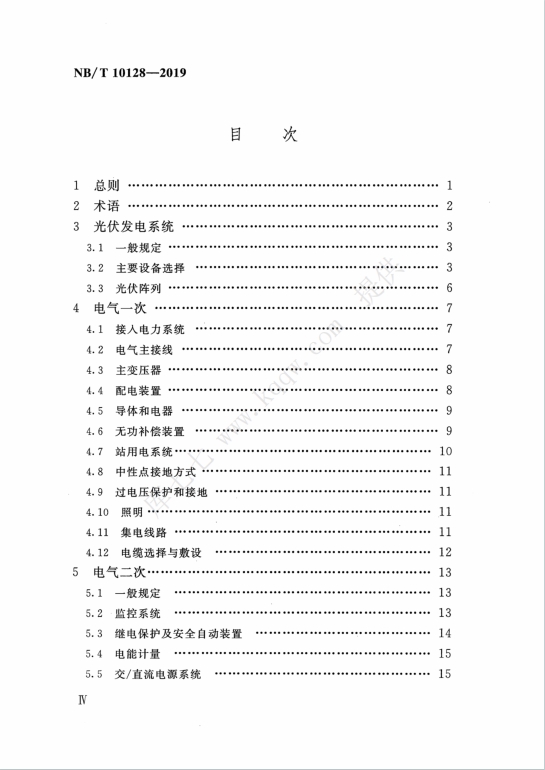

核心内容框架

光伏发电系统设计
- 一般规定：大、中型工程宜采用 “多级汇流、分散逆变、集中并网” 模式，直流系统电压需经技术经济比较确定；组件与逆变器容配比需结合太阳能资源、环境条件等因素核算，同一 MPPT 模块接入的组件串参数（电压、倾角等）宜一致。
- 设备选择：光伏组件需按环境条件（高湿、高盐雾区防 PID）、辐照度特性选型；逆变器需具备低电压穿越、有功 / 无功调节能力，高原地区需选用高原型或降容使用；汇流箱需配置熔断器、电涌保护器，防护等级不低于 IP54。
- 光伏阵列：同一组件串电性能参数需一致，直流电缆压降有明确限制（集中式逆变器回路≤2.0%，组串式≤1.0%）。
电气一次系统设计
- 接入系统与主接线：接入电压等级按容量确定（≤1MWp 用 0.4-10kV，1-30MWp 用 10-35kV，>30MWp 用 35kV），主接线宜采用单母线或单母线分段。
- 关键设备与设施：主变压器选用低损耗型，无功补偿优先利用逆变器容量，不足时加装动态补偿装置；站用电采用 380/220V 中性点直接接地系统，配置双电源互为备用；集电线路优先采用电缆，直埋电缆需带铠装，水面电站电缆需考虑防洪与水位变化。
- 过电压保护与接地：光伏阵列接地网利用支架基础金属构件，组件边框可靠接地，接地电阻≤4Ω。
电气二次系统设计
- 监控与控制：按 “无人值班（少人值守）” 设计，监控系统需覆盖组件串、逆变器等全设备，配置北斗 / GPS 双重时钟同步；10MWp 及以上工程需配置功率预测系统（0-72h 短期 + 15min-4h 超短期预测）。
- 保护与计量：继电保护需适配光伏系统短路电流特性，配置防孤岛保护；关口计量点设在产权分界处，计量装置符合 DL/T 5137 要求。
- 辅助系统：大、中型工程需设置火灾自动报警系统与视频监视系统，通信系统满足调度自动化、继电保护传输需求，通信电源单独配置且续航≥2h（220kV 及以上≥4h）。
设备布置要求
- 光伏组件避开建筑变形缝与屋面管道，逆变器、汇流箱宜布置在阵列中心或靠近通道处，便于维护；就地升压变压器需结合地形与运行需求布置，水面电站设备靠近岸边或巡视通道。
- 二次设备按功能组屏，蓄电池容量≥300Ah 时单独设置电池室；中央控制室需避免噪声与磁场干扰，具备良好采光通风条件。
