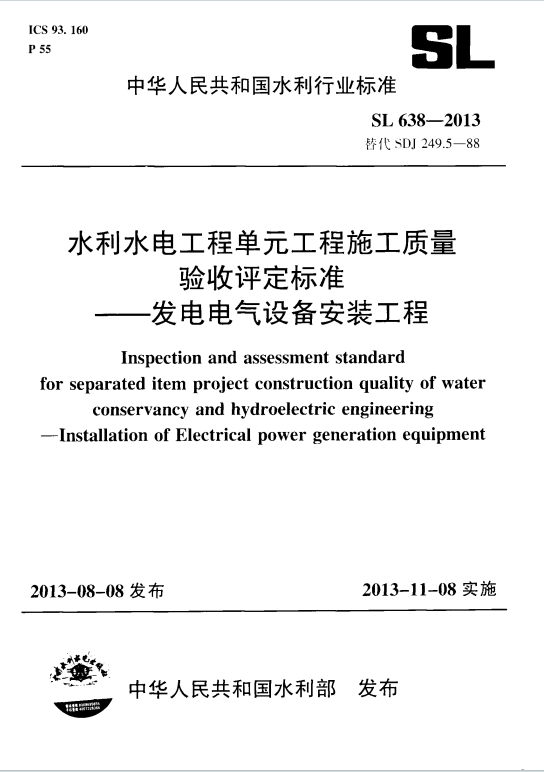

SL638-2013《水利水电工程单元工程施工质量验收评定标准—发电电气设备安装工程》百度网盘PDF电子版下载

核心框架与修订重点

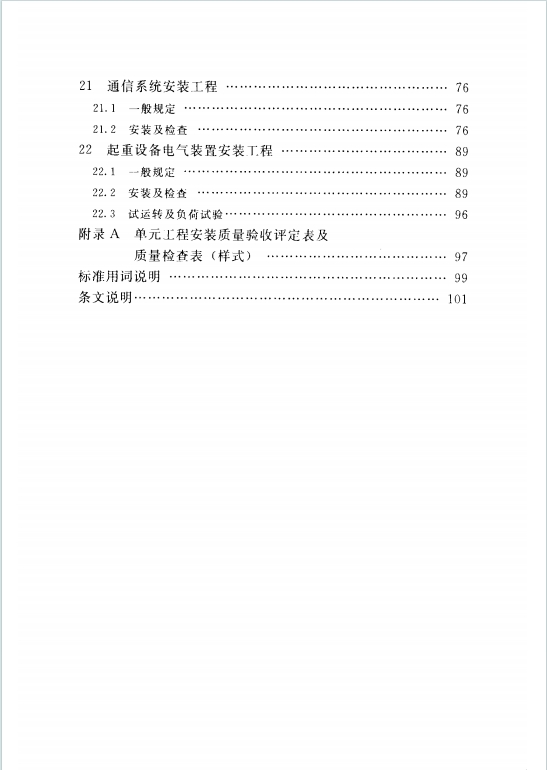

• 标准共 22 章 + 1 个附录，涵盖总则、术语、基本规定及各类发电电气设备安装工程的验收评定要求，核心是统一单元工程划分、检验标准、验收程序及质量等级评定规则。
• 修订重点：新增六氟化硫断路器、真空断路器、计算机监控系统、通信系统 4 章；调整 4 章名称及内容；删除油断路器、保护网安装 2 章；明确检验项目分为 “主控项目” 和 “一般项目”，强化施工过程资料与记录要求。

关键内容要点

1. 基本规定：单元工程由建设单位组织设计、施工、监理共同划分，需报备质量监督机构；验收需具备完整安装记录、设备合格文件等条件，分施工自检、监理复核两步，重要隐蔽及关键部位单元工程需联合验收。
2. 质量等级评定：合格标准为主控项目全符合、一般项目不合格项不超过 30% 且不影响安全运行；优良标准为主控与一般项目全符合，电气及操作试验无故障；不合格工程需返工或检测达标后重新评定。
3. 设备安装验收：涵盖 20 类设备 / 系统，包括开关设备、互感器、变压器、电缆线路、接地装置、计算机监控系统、通信系统等，明确每类设备的外观检查、安装要求、电气试验及操作试验标准，如 SF₆断路器的气体含水量控制、接地装置的接地阻抗限值等。
4. 通用要求：引用 GB 50147、GB 50150 等多项国家标准，强调仪器校准、安全操作及环境保护；附录提供验收评定表样式，规范资料制备与留存要求。

实施要求

• 全文推荐执行，安装质量不符合本标准的单元工程不得通过验收。
• 需结合设计文件及产品技术文件，配套执行国家现行相关强制性标准。
