水利工程因涉及专业广、结构复杂、设计周期紧张等特点，对设计精度与效率提出了极高要求。随着数字化技术在工程领域的深度渗透，BIM 技术已成为破解水利项目设计难题的核心工具。今天，我们以某生态智慧区河道综合整治工程中的新城排涝站闸项目为例，详解 BIM 技术在水利工程设计阶段的应用价值与实践经验，为同类水利项目提供数字化解决方案参考。

项目背景：水利工程的设计痛点与 BIM 破局

该项目位于生态智慧区核心区域，是河道综合整治工程的关键节点，涵盖排涝站与水闸两大核心设施。排涝站总装机容量 9000kW，配备 6 台斜式轴流泵，单机设计排涝流量 23.37m³/s；水闸为 3 孔结构，每孔净宽 10.0m，设计过流流量 182.50m³/s。工程整治河道全长 3.766km，还包含节制闸、溢流坝、排水涵等多个配套设施，集雨面积达 18.23km²。

项目面临多重设计挑战：涉及水文、地质、水工、机电、金结、建筑、景观等众多专业，协同难度大；设计周期紧张，传统顺接式流程难以满足进度要求；工程单体类型丰富，包含悬臂式挡土墙、箱涵、泵房、闸门等数十种结构元素，建模与整合难度高。为破解这些痛点，项目在设计阶段全面引入 BIM 技术，构建数字化设计体系。

BIM 技术应用：覆盖设计全流程

核心软件选型与应用

项目构建了 “多软件协同” 的 BIM 设计工具矩阵，精准匹配不同设计需求：

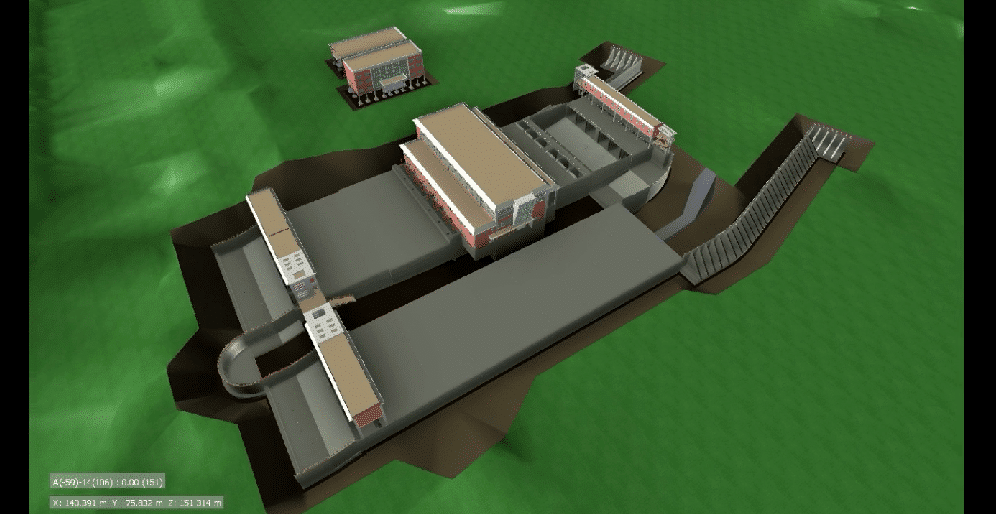

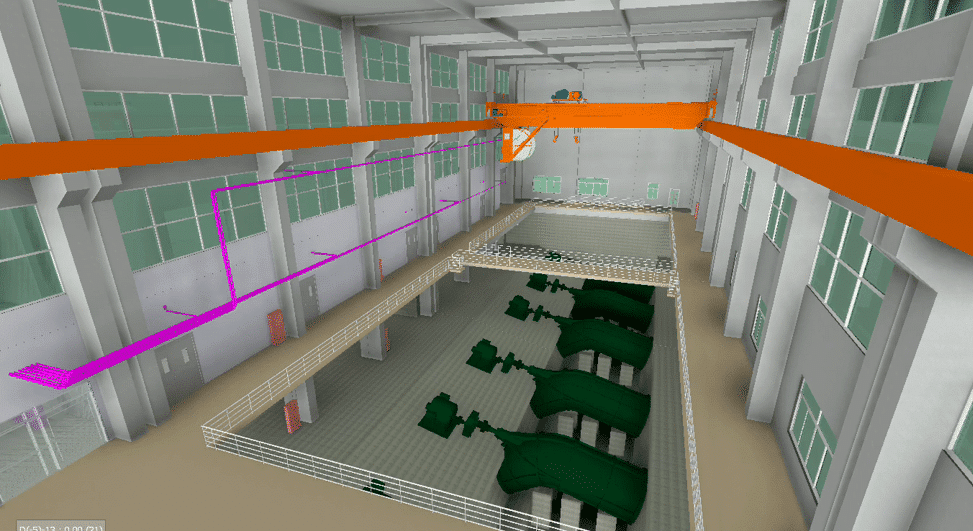

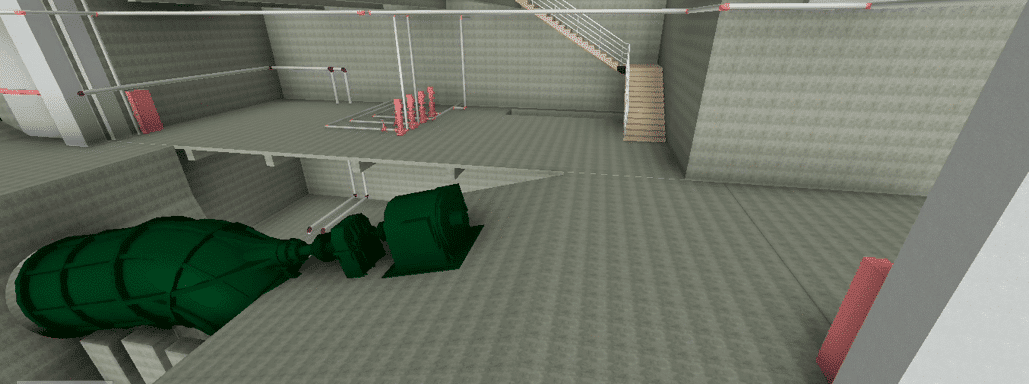

Revit 软件：作为核心建模工具，承担主要建筑物的族创建、组装与出图工作。创建挡墙、箱涵、闸室、水泵等数十个专属族库，完成泵房等核心设施的三维模型组装，最终输出精准施工图纸。
Civil3D 软件：专注地形数据处理，为工程总体布置与场地分析提供精准的地形基础数据支持。
InfraWorks 软件：用于前期工程总体布置方案设计，结合 Civil3D 实现洪涝灾害过程模拟，直观展示工程防洪排涝效果。
Navisworks 软件：开展施工过程模拟与多专业碰撞检查，提前排查设计冲突，优化施工流程。

设计阶段关键应用场景

多专业协同设计：打破传统专业顺接模式，通过 BIM 模型实现水文、机电、金结等多专业数据集成与实时协同。各专业设计师基于统一模型开展工作，实时共享设计成果，减少专业间沟通壁垒，大幅提升设计效率。
族库标准化构建：针对工程涉及的悬臂式挡土墙、扶壁式挡墙、重力式挡墙、拦污栅等数十种水利常用结构，编制标准化 BIM 族库，确保模型构件的统一性与复用性，为后续同类工程设计提供基础资源。

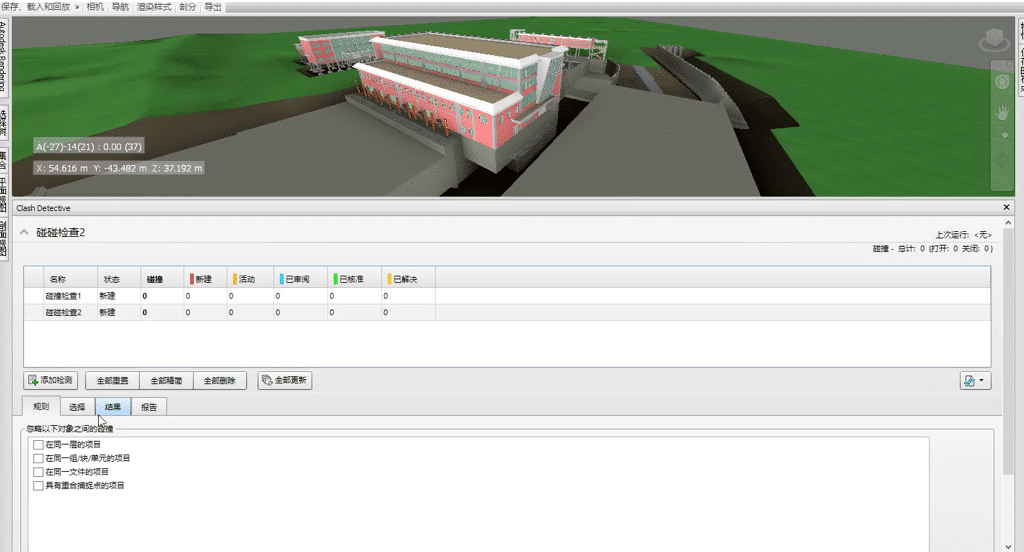

碰撞检查与设计优化：利用 Navisworks 软件对各专业模型进行碰撞检测，提前发现并解决管线、结构之间的设计冲突，避免后期施工返工，提升设计质量。

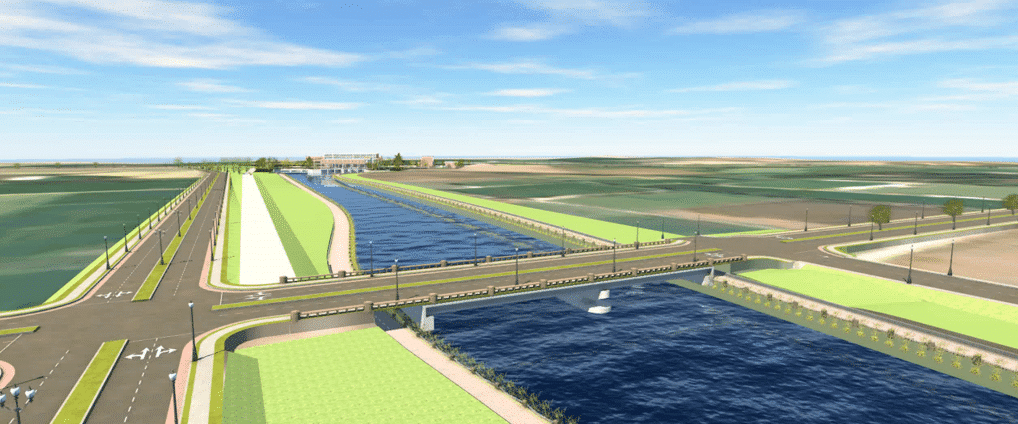

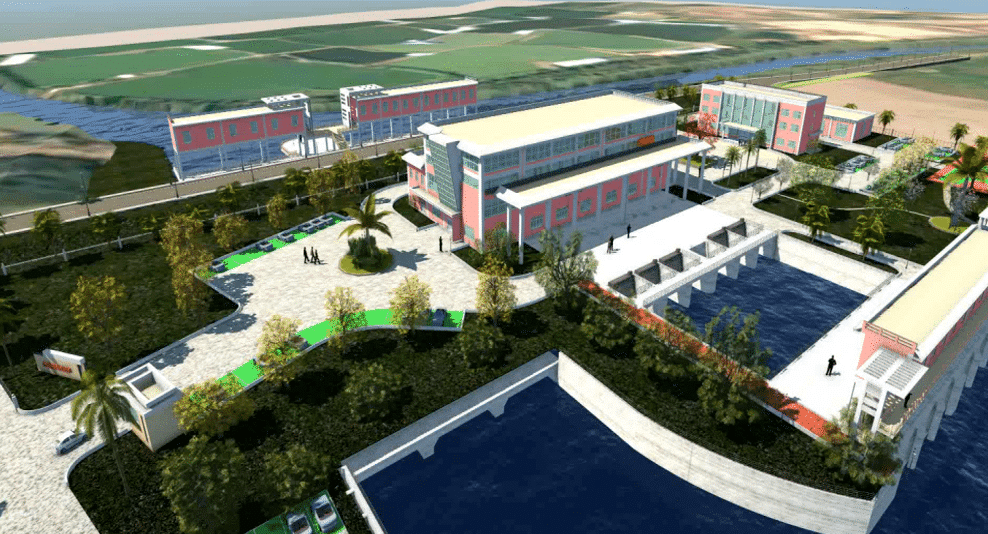

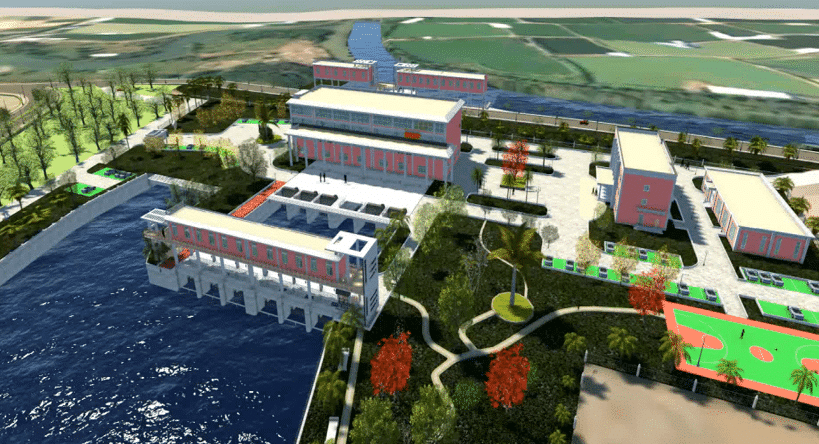

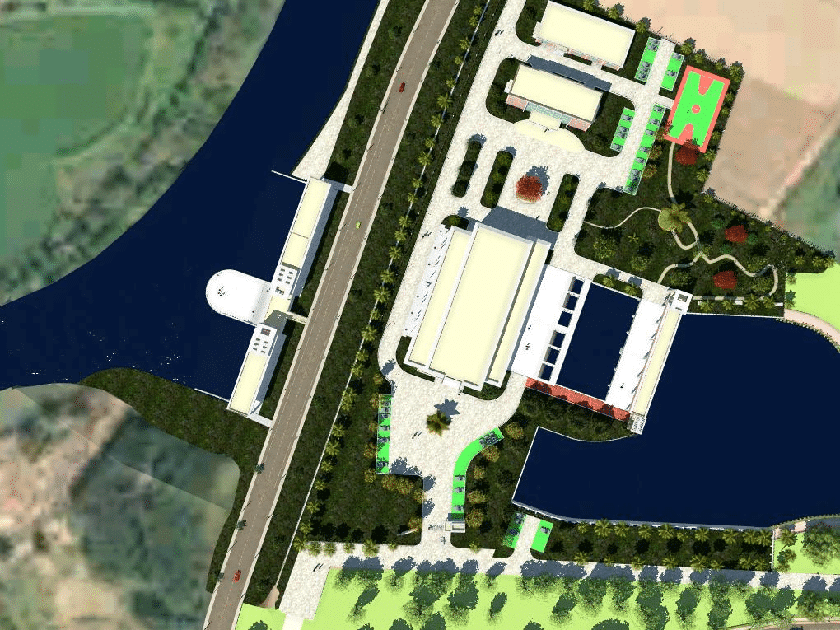

可视化方案展示：通过 BIM 三维模型直观呈现排涝站闸的结构布局、设备布置等关键信息，结合 InfraWorks 的洪涝灾害模拟功能，向项目各方清晰展示工程设计思路与防洪效果，助力方案评审与决策。
