一、编制基础与适用范围

1. 编制依据：根据住房和城乡建设部《关于印发 <2017 年国家建筑标准设计编制工作计划> 的通知》（建质函〔2017〕255 号）编制，依据《砌体结构设计规范》《建筑地基基础设计规范》等多项国家标准规范。若所依据标准规范修订或有新规范实施，与现行标准不符的内容、限制或淘汰的技术及产品视为无效。
2. 适用范围：适用于贮盛符合《生活饮用水卫生标准》的生活饮用水或符合《城市污水再生利用 城市杂用水水质》的非饮用水（含消防水池）的矩形及方形钢筋混凝土蓄水池。抗震设防烈度不大于 8 度（含设计基本地震加速度值 0.3g），不适用于湿陷性黄土、多年冻土等特殊土层构造的地基，若使用需按相关规范对地基进行处理。

二、核心内容框架

1. 设计条件与选用要求
   • 设计参数：设计使用年限 50 年，结构安全等级为二级，结构重要性系数取 1.0，限制裂缝宽度 ωmax<0.2mm，抗震设防类别为重点设防类（乙类），结构抗震等级为二级，地基基础设计等级为乙级。池顶活荷载标准值取 2kN/m²，池边地面堆积荷载标准值取 10kN/m²。
   • 地基与地下水位：不同池顶覆土厚度对地基承载力有不同要求，如池顶覆土厚 h<500mm 时，地基承载力特征值 fa>80kPa。地下水位允许高出底板顶面上的高度有明确规定，具体数值因覆土厚度和蓄水池形状、容积而异。
   • 选用原则：需根据有效容积、使用环境和工程地质等条件选用，对于埋置深度在距地面以下不足 2m 的蓄水池，应计算地基沉降量并对连接管道采取处理措施，工艺管道等布置可根据具体情况调整。作消防水池时需满足《消防给水及消火栓系统技术规范》相关要求。

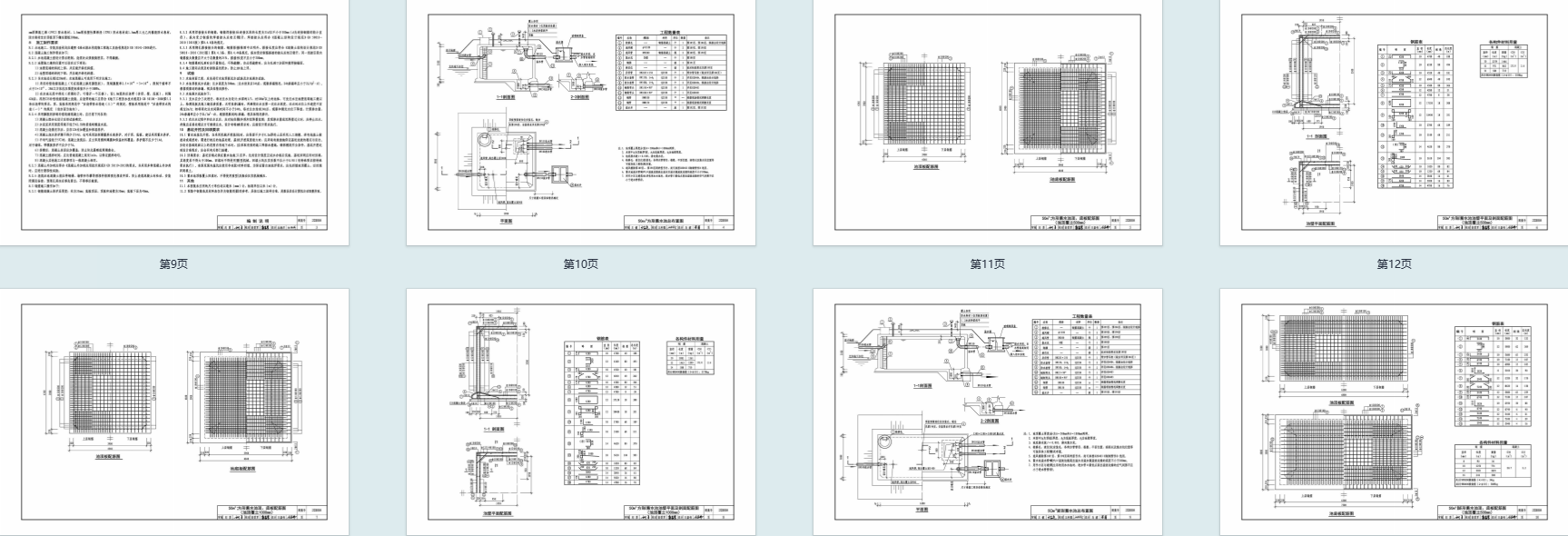

2. 结构与工艺设计

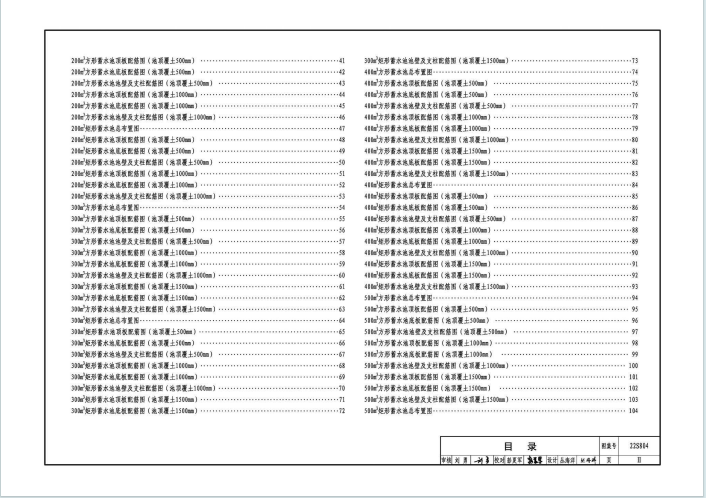

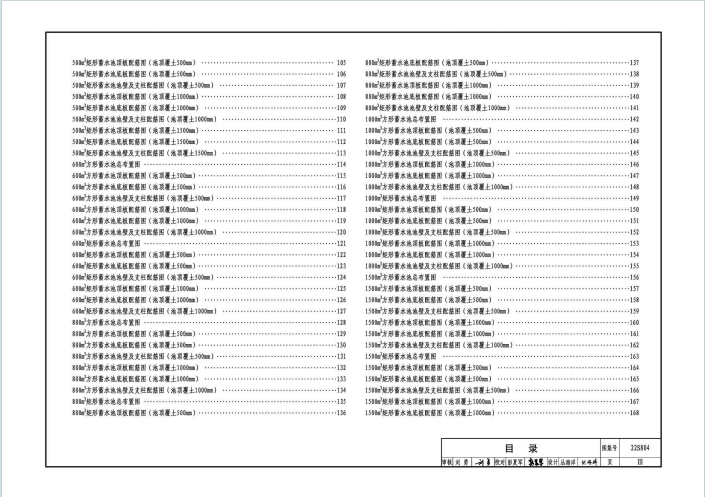

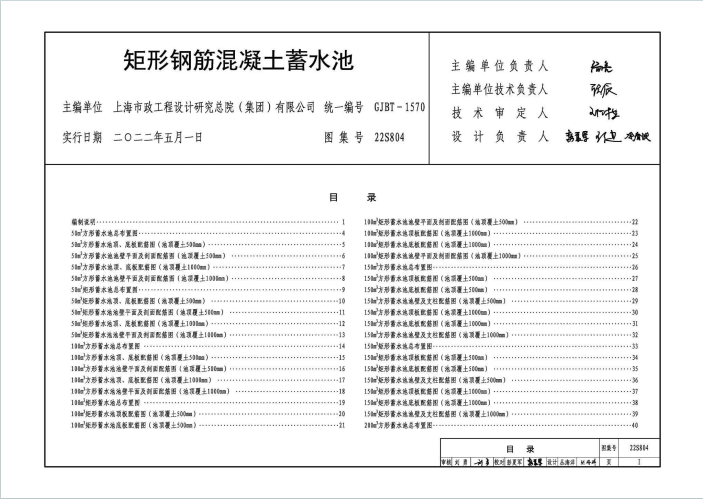

   • 结构组成：包括顶板、底板、池壁、支柱等，涵盖 50m³ 到 2000m³ 等多种容积，池顶覆土厚度分为 500mm、1000mm、1500mm（部分蓄水池）三种，不同容积和覆土厚度有对应的结构尺寸和配筋要求。
   • 工艺布置：进水管、出水管、溢水管、泄水管等管径根据流速等工艺条件确定，溢水管管径比进水管大一级。为防污染，溢水采用设置溢水井等间接排水方式，集水坑有多种形式，设计人员需根据出水管规格选型。
   • 材料要求：工艺管道等采用 Q235B 钢，混凝土垫层强度等级为 C15，主体为 C30，抗渗等级为 P6，混凝土耐久性需满足相关规范要求。钢筋直径 d<8mm 时选用 HPB300，d≥10mm 时选用 HRB400，预埋件采用 Q235B 钢，也可采用不锈钢梯。
3. 施工与验收
   • 施工要求：混凝土施工需按设计配制，振捣密实，施工缝位置有明确规定，直径超过 20m 的水池可采用补偿收缩混凝土或设置后浇带。钢筋施工需保证保护层厚度，水平钢筋采用焊接连接，接头需错开。施工期间需排除基坑积水，防止水池上浮。
   • 试验要求：水池施工完成后需进行顶板试水试验和满水试验，顶板试水注水高度 300mm，满水试验分三次进行，每次注水至设计水位的 1/3，需观测渗水量等。
   • 基坑与回填：基坑开挖采用机械开挖时需预留土层人工清槽，有地下水时需采取降水措施，验收合格后方可回填。回填需在水池达到设计强度且试水合格后进行，分层回填，压实系数不小于 0.90，冻胀范围内用非冻胀材料回填。
4. 附属设施：包括检修孔、通风孔、溢水井、液位仪等，检修孔有不同规格，通风孔及通风帽有相应设计，溢水井分 A 型和 B 型，液位仪安装需符合技术要求。
