一、核心内容与适用范围

1. 核心内容
   图集主要涵盖室外给水管道各类附属构筑物的设计标准，包括砖砌及钢筋混凝土材质的多种井类，具体如下：
   • 闸阀井：砖砌圆形立式、矩形卧式，钢筋混凝土矩形立式、卧式等，涉及不同直径（DN50~DN1800）的规格、配筋、材料表及布置图。
   • 水表井：砖砌圆形、矩形（带 / 不带旁通），钢筋混凝土矩形（带 / 不带旁通），覆盖直径 DN15~DN400，包含结构形式、安装方式及材料汇总。
   • 排气阀井：砖砌圆形、钢筋混凝土矩形，适配不同排气阀型号（如 KP 快速排气阀等），涉及直径 DN100~DN1800 的设计。
   • 排泥阀井：砖砌圆形（湿井），针对 DN200~DN1800 管道，包含安装图、配筋及材料要求。
2. 适用范围
   适用于城镇、小区及工业区的室外给水金属管道工程；环境温度≥-20℃（低于此温度需做保温）；抗震设防烈度 8 度及以下地区；特殊地区（如腐蚀性土、严寒、9 度抗震等）需按相关规定特殊处理。

二、技术参数与设计要求

1. 设备规格
   • 闸阀、蝶阀：直径 DN50~DN1800，压力 PN0.6~1.6MPa，覆土深度≤3000mm。
   • 水表：水平旋翼式、螺翼式等，直径 DN15~DN400，覆土深度≤2000mm。
   • 排气阀、排泥阀：适配管道直径 DN100~DN1800，明确安装高度、法兰间距等细节。
2. 材料与结构
   • 砖砌井：砖强度≥MU10，水泥砂浆≥M10；井壁内外表面做防水抹灰（掺防水剂）。
   • 钢筋混凝土井：混凝土强度 C25（垫层 C10），钢筋采用 HPB235、HRB335；保护层厚度 30~40mm，抗渗等级 S6。
   • 荷载与地基：考虑车行道（汽车 – 超 20 级）、人行道（汽车 – 10 级）荷载；地基承载力≥100kPa，分无地下水和有地下水两种设计工况。

三、施工与注意事项

1. 施工要求
   • 混凝土构件制作误差≤±5mm，表面需平整、无蜂窝；壁面处理前需清理浮渣。
   • 预制盖板缝隙用 1:2 水泥砂浆填实，外露铁件涂防锈漆二道；回填需对称分层压实，压实系数≥0.95。
2. 特殊处理
   • 管道穿井壁需设预埋防水套管（参照 02S404），洞口加筋按规定处理。
   • 严寒地区井口需保温（木制盖板浸沥青），井筒高度≥800mm。

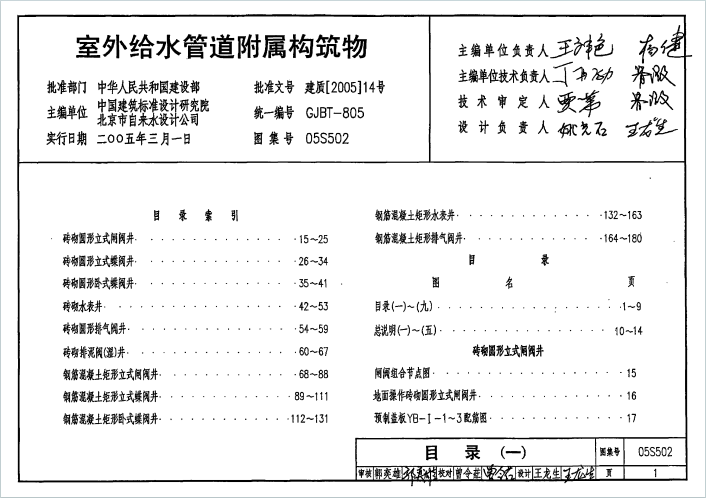

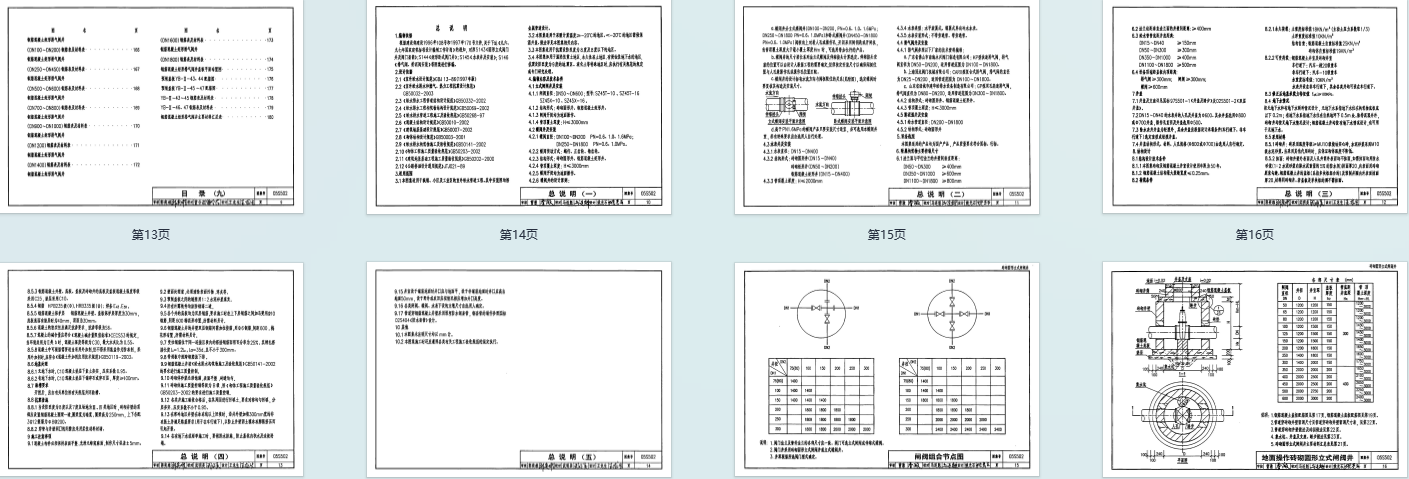

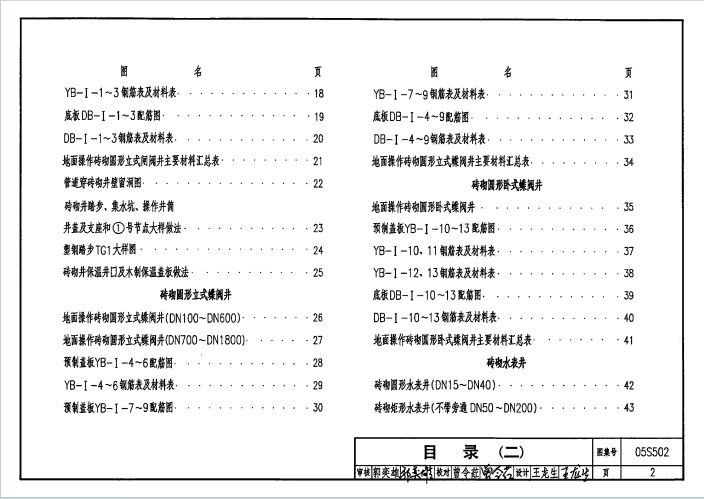

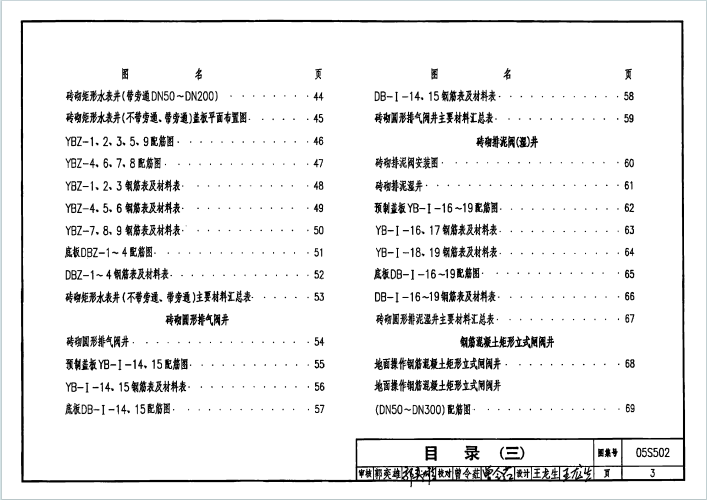

四、图集构成
