《JGJ 82-2011 钢结构高强度螺栓连接技术规程》是由中华人民共和国住房和城乡建设部批准，中冶建筑研究总院有限公司主编，2011 年 10 月 1 日起实施的行业标准，旨在规范钢结构高强度螺栓连接的设计、施工及质量验收，确保连接安全可靠、技术先进、经济合理。以下是核心内容总结：

一、基本信息与适用范围

发布与实施：2011 年 1 月 7 日发布，2011 年 10 月 1 日实施，适用于建筑钢结构工程中高强度螺栓连接的设计、施工与质量验收。
核心目标：通过明确高强度螺栓连接的技术要求，统一设计方法、施工工艺和验收标准，保障钢结构连接的承载能力与耐久性。

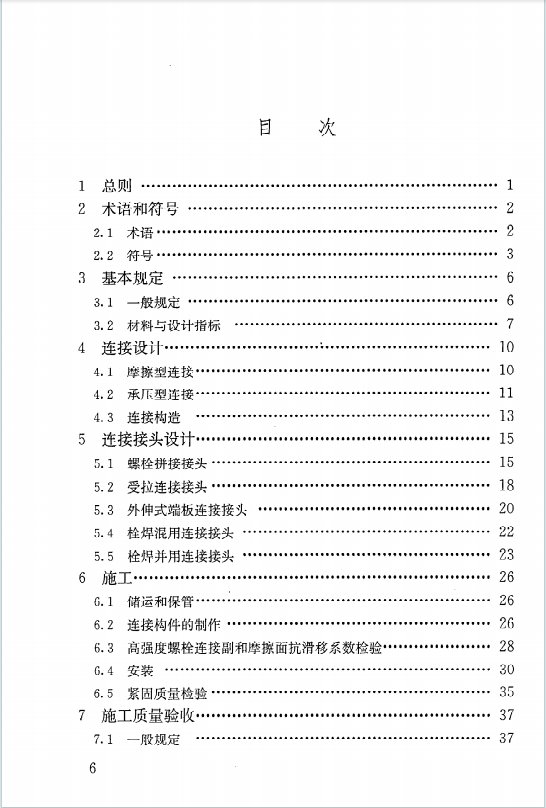

二、核心内容框架

术语与符号
- 定义了关键术语，如高强度螺栓连接副（大六角头、扭剪型）、摩擦型连接（靠摩擦传力）、承压型连接（靠螺栓抗剪和孔壁承压传力）、抗滑移系数（摩擦面滑移时外力与预拉力的比值）等，统一符号（如预拉力 $P$ 、抗剪承载力 $N_{v b}$ 等）。
基本规定
- 设计原则：采用概率极限状态设计法，按承载能力极限状态（滑移、强度破坏等）和正常使用极限状态（变形、分离等）设计。
- 材料要求：
  - 高强度螺栓连接副性能等级：大六角头螺栓为 8.8s、10.9s，扭剪型螺栓为 10.9s，需符合《钢结构用高强度大六角头螺栓》（GB/T 1228）等标准。
  - 摩擦面抗滑移系数：根据表面处理方式（喷砂、钢丝刷除锈等）和钢材牌号（Q235、Q345 等）确定，范围为 0.25-0.50（详见表 3.2.4）。
- 限制条件：承压型连接不得用于直接承受动力荷载的疲劳构件；同一接头中不得混用高强度螺栓与普通螺栓，承压型连接不得与焊接并用（强制性条文）。
连接设计
- 摩擦型连接：
  - 受剪承载力： $N_{v b} = k_{1} k_{2} n_{f} μ P$ （ $k_{1}$ 为构件厚度系数， $k_{2}$ 为孔型系数， $n_{f}$ 为摩擦面数）。
  - 受拉承载力： $N_{t b} = 0.8 P$ ，同时受剪和受拉时需满足 $N ^{v b} N ^{v} + N ^{t b} N ^{t} \leq 1$ 。
- 承压型连接：
  - 受剪承载力：取螺栓抗剪（ $N_{v b} = n_{v} 4 π d ^{2} f_{v b}$ ）和孔壁承压（ $N_{c b} = d \sum t f_{c b}$ ）的较小值。
  - 受拉承载力： $N_{t b} = A_{e ff} f_{t b}$ （ $A_{e ff}$ 为螺纹有效截面面积）。
- 构造要求：
  - 螺栓数量不少于 2 个（强制性条文），孔径比螺栓直径大 1-3mm（标准孔），大圆孔和槽孔需按系数折减承载力。
  - 孔距和边距需符合规定（如最小中心距 3 $d_{0}$ ，最大中心距 16 $d_{0}$ ）。
连接接头设计
- 螺栓拼接接头：按等强原则设计，翼缘螺栓承受翼缘轴力，腹板螺栓承受剪力和部分弯矩，H 型钢梁拼接需验算角点螺栓受力。
- 受拉连接接头：考虑撬力（杠杆力）影响，T 形件翼缘厚度需满足 $t_{e} \geq ψ b f 4 e ^{2} N ^{t}$ ，螺栓拉力需包含撬力 $Q$ 。
- 外伸式端板连接：端板厚度不宜小于螺栓直径，受拉螺栓按 T 形件单元计算，考虑多排螺栓协同受力。
- 栓焊混用 / 并用连接：
  - 混用接头（翼缘焊接 + 腹板螺栓）：腹板螺栓需验算抗震极限承载力。
  - 并用接头（螺栓与焊缝共同受剪）：承载力按 $N_{w b} = N_{f s} + 0.75 N_{b v}$ 计算（侧焊缝与螺栓）。
施工要求
- 储运与保管：连接副需按批配套存放，保管期不超过 6 个月，超期需复验扭矩系数或紧固轴力。
- 安装工艺：
  - 螺栓长度需保证终拧后外露 2-3 扣，穿入时不得强行敲击，不得用高强度螺栓作临时螺栓（强制性条文）。
  - 紧固方法：大六角头螺栓采用扭矩法（初拧、终拧扭矩 $T_{c} = k P_{c} d$ ）或转角法（终拧角度 120°-240°）；扭剪型螺栓拧断尾部梅花头为合格。
- 质量检验：
  - 扭矩法：终拧后 1-24 小时内检查，扭矩偏差 ±10%。
  - 转角法：检查螺母转角偏差 ±30°，扭剪型螺栓检查梅花头是否拧断。
施工质量验收
- 检验批划分：按变形缝、楼层或施工段划分，每批螺栓不超过 6000 套，摩擦面抗滑移系数每 2000t 钢材为一批。
- 验收资料：包括连接副复验报告、抗滑移系数试验报告、扭矩检查记录等。
- 合格判定：主控项目全部合格，一般项目 80% 以上符合要求，不合格项需返修或返工。
