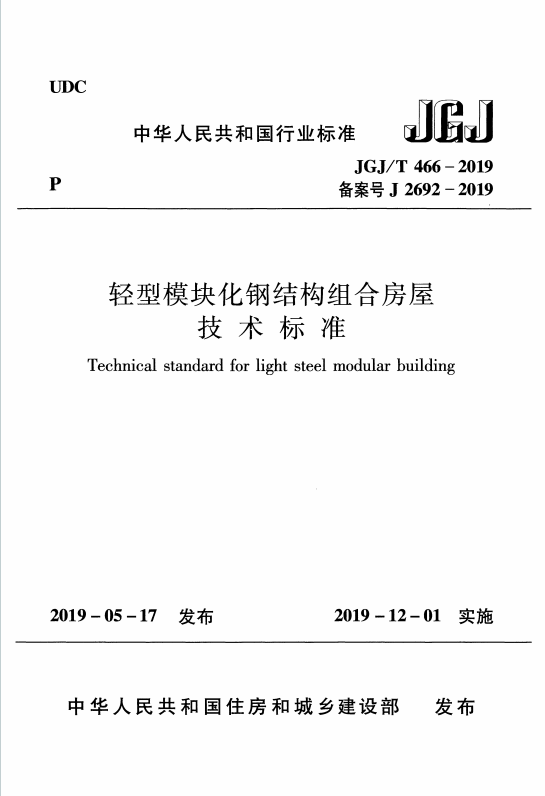

JGJ／T466-2019《轻型模块化钢结构组合房屋技术标准》百度网盘PDF电子版下载

一、基本信息与适用范围

• 发布与实施：2019 年 5 月 17 日发布，2019 年 12 月 1 日实施，适用于抗震设防烈度 8 度及以下、房屋高度不超过 24m 的轻型模块化钢结构民用建筑。
• 核心目标：通过模块化预制与装配化施工，实现建筑高效建造，同时保证结构安全与使用功能。

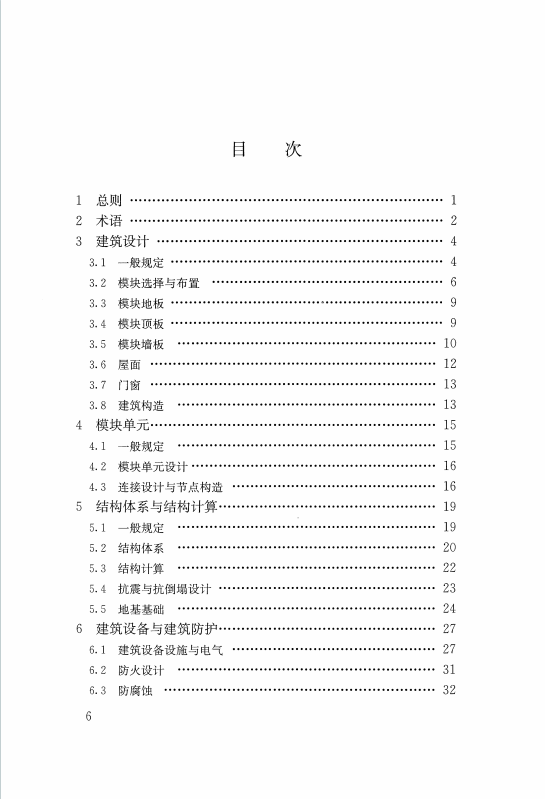

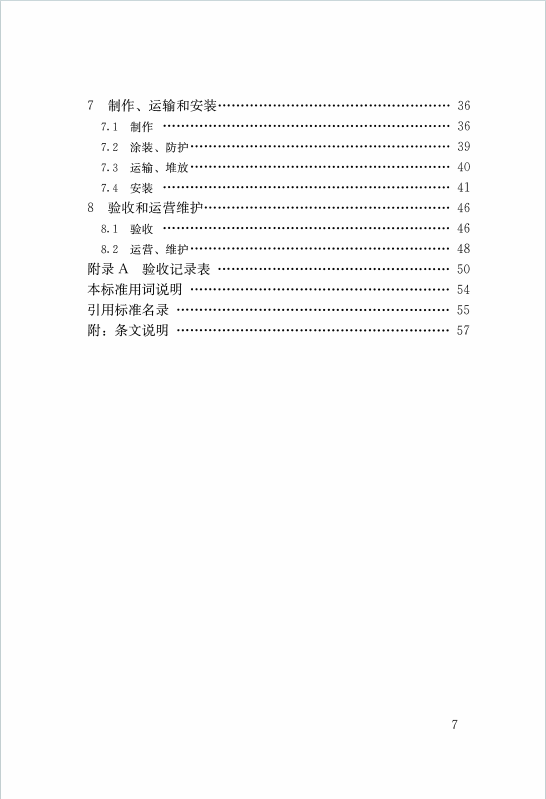

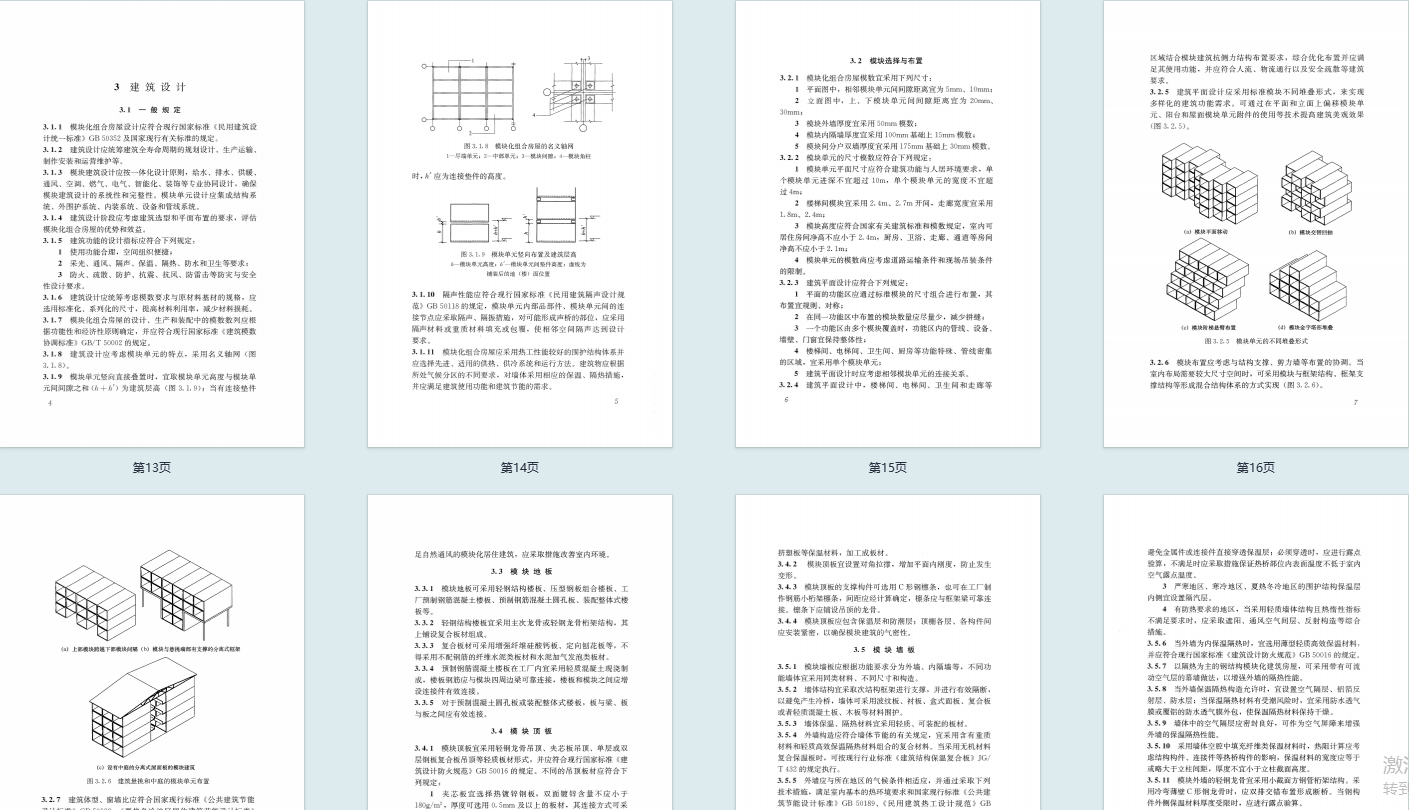

二、核心内容框架

1. 术语定义
   • 明确核心术语，如轻型模块化钢结构组合房屋（由工厂预制的模块单元装配而成）、建筑模块单元（六面体箱形房间单元）、柱承重 / 墙承重模块单元（分别通过角柱或墙体受力）等，统一行业表述。
2. 建筑设计
   • 一般规定：遵循一体化设计原则，统筹结构、设备、内装等系统，符合现行国家标准《民用建筑设计统一标准》（GB 50352）。
   • 模块选择与布置：
     • 模块尺寸需考虑运输与吊装限制，单个模块进深不宜超过 10m、宽度不宜超过 4m，室内净高不低于 2.1m（厨卫、走廊）或 2.4m（居住空间）。
     • 平面布置宜规则对称，功能区通过标准模块组合实现，楼梯间、电梯间等宜采用独立模块。
   • 模块构件设计：
     • 地板：可采用轻钢组合楼板、压型钢板组合楼板等，复合板材需避免使用不配钢筋的纤维水泥类材料。
     • 顶板：采用轻钢龙骨吊顶或夹芯板吊顶，夹芯板芯材宜为岩棉（密度≥100kg/m³）或挤塑聚苯板。
     • 墙板：外墙需满足节能要求，采用外保温构造；内隔墙应隔声、防火，分户墙宜为双层构造并留 10mm 间隙填充保温材料。
     • 屋面与门窗：屋面需防水、保温，金属屋面在强风地区需抗风揭验算；门窗避免跨模块设置，必要时现场安装。
3. 模块单元与结构体系
   • 模块单元设计：
     • 分为柱承重（角柱受力）和墙承重（长边墙体受力）两类，墙承重模块不宜用于 3 层以上建筑。
     • 构件材料：框架采用冷弯薄壁型钢或热轧型钢，钢材需符合《碳素结构钢》（GB/T 700）或《低合金高强度结构钢》（GB/T 1591）。
   • 连接节点：
     • 模块间连接需可靠传递剪力、压力与拔力，可采用盖板螺栓连接、平板杆销连接等形式，节点承载力不低于构件承载力。
     • 焊接节点质量等级：重要节点熔透焊缝不低于二级，角焊缝需符合二级外观要求。
   • 结构体系：
     • 包括叠箱结构体系（模块直接叠置，≤3 层）、叠箱 – 框架混合体系（底部为框架，总高≤13m）、嵌入式模块化体系（模块置于框架内，≤8 层）。
     • 抗震设计：平面布置需对称均匀，层间最大水平位移角在风荷载下≤1/300，地震作用下≤1/300。
4. 建筑设备与防护
   • 设备设施：
     • 给水排水、供暖、电气等系统需工厂预制集成，管线宜同层布置，穿越楼板 / 墙体时需防火、防水封堵。
     • 卫浴、厨房宜采用集成式单元，管道安装后需水压试验，排水采用不降板同层排水技术。
   • 防火设计：
     • 构件耐火极限需符合《建筑设计防火规范》（GB 50016），钢结构采用防火涂料、防火板材或包覆保护，模块接缝用岩棉等不燃材料封堵。
   • 防腐设计：
     • 钢材除锈等级不低于 Sa2.5，采用涂料、镀锌或耐候钢防护，不同金属接触处需隔离以避免电化学腐蚀。
5. 制作、运输与安装
   • 制作：模块单元在工厂预制，尺寸偏差需符合标准（如模块外形尺寸偏差≤±5mm），出厂前需验收焊接质量、涂装质量等。
   • 运输与堆放：模块需固定牢固，堆放场地需硬化，多层堆放时需临时固定。
   • 安装：
     • 吊装前验算强度与挠度，吊点位置距端部宜为模块长度的 20%，采用专用吊具。
     • 安装顺序：平面由端部向一侧扩展，先调标高、再调位移、最后调垂直度，偏差需符合现行标准（如整体垂直度≤H/1000 且≤30mm）。
6. 验收与运营维护
   • 验收：
     • 划分单位工程、分部工程等，原材料需复验，隐蔽工程在吊装前验收，卫浴间需做 24h 蓄水试验。
     • 模块尺寸、连接质量、设备功能等需符合设计要求，验收记录可参照附录表格。
   • 维护：
     • 定期检查结构损伤、钢结构锈蚀、防火涂层完好性等，每 5 年全面检查钢索张力。
     • 设备管线维护需遵循相关标准，电梯、消防设施等由专业单位维保。
