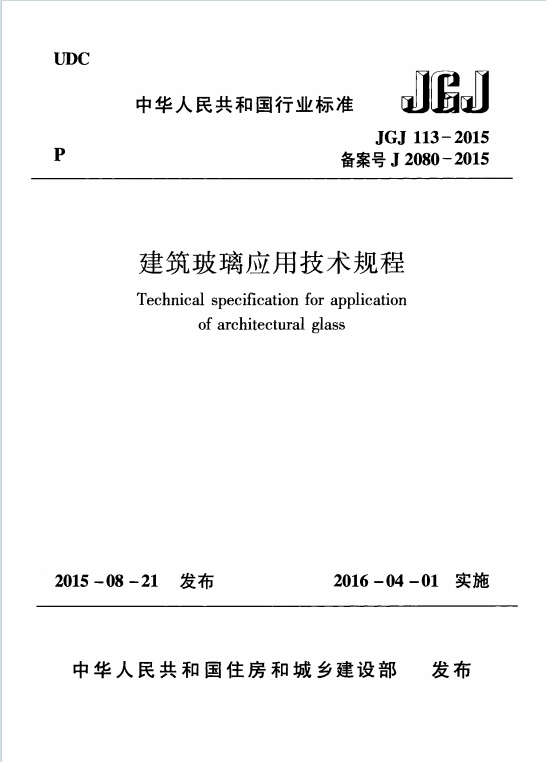

JGJ113-2015《建筑玻璃应用技术规程》百度网盘PDF电子版下载

一、基本信息与适用范围

• 发布与实施：2015 年 8 月 21 日发布，2016 年 4 月 1 日实施，适用于建筑玻璃的设计及安装，涵盖各类建筑玻璃在不同场景下的应用要求。
• 核心目标：通过明确材料选择、设计计算、施工安装等全流程技术要求，保障建筑玻璃在抗风压、防热炸裂、防人体冲击等方面的性能。

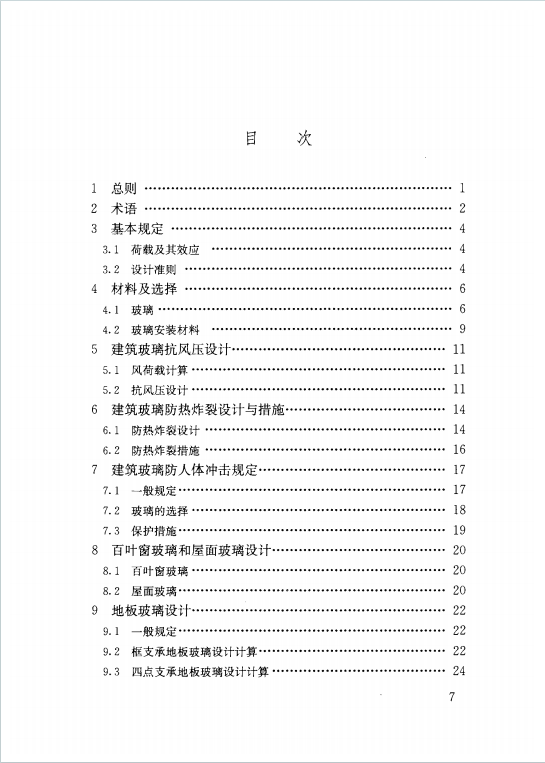

二、核心内容框架

1. 术语与基本规定
   • 术语：定义了建筑玻璃关键术语，如玻璃中部强度（荷载垂直板面时中部的断裂强度）、自由边（未被刚性支承包裹的玻璃边）、地板玻璃（作为地面使用的玻璃）等，统一行业表述。
   • 设计原则：
     • 荷载需考虑风荷载、雪荷载、活荷载等，按《建筑结构荷载规范》（GB 50009）计算，基本组合公式为γ0​S≤R（γ0​为结构重要性系数，$S$为荷载效应，$R$为玻璃强度设计值）。
     • 挠度限值：风荷载作用下不超过跨度的 1/60，地板玻璃不超过 1/200。
2. 材料及选择
   • 玻璃类型：包括平板玻璃、钢化玻璃、夹层玻璃、中空玻璃、光伏玻璃、U 型玻璃等，需符合对应标准（如《钢化玻璃》GB 15763.2、《中空玻璃》GB/T 11944）。
   • 强度设计值：计算公式为fg​=c1​c2​c3​c4​f0​（c1​为玻璃种类系数，c2​为位置系数，c3​为荷载类型系数，c4​为厚度系数，f0​=28MPa）。例如，钢化玻璃种类系数为 2.5~3.0，边缘强度系数为 0.8。
   • 安装材料：密封胶、密封条等需与玻璃及周边材料相容，符合《硅酮建筑密封胶》（GB/T 14683）等标准，支承块宜采用 PVC 或氯丁橡胶（邵氏硬度 80~90）。
3. 专项设计要求
   • 抗风压设计：
     • 风荷载设计值w=γw​wk​（γw​=1.4，wk​为标准值，不小于 1.0kPa）。
     • 矩形玻璃最大许用跨度可按公式L=k1​(w+k2​)k3​+k4​计算（参数k1​∼k4​根据玻璃类型、长宽比查表确定），中空玻璃需按荷载分配系数（外片ξ1​=1.1×t13​/(t13​+t23​)）分别验算单片玻璃。
   • 防热炸裂设计：
     • 明框安装的平板玻璃、着色玻璃等需计算热应力，公式为σh​=0.74Eαμ1​μ2​μ3​μ4​(Tc​−Ts​)（$E$为弹性模量，$\alpha$为线膨胀系数，μ1​∼μ4​为阴影、窗帘等影响系数），应力不得超过端面强度设计值（如 3~12mm 平板玻璃端面强度为 20MPa）。
     • 措施：玻璃边部精加工，窗帘与玻璃间距不小于 50mm。
   • 防人体冲击规定：
     • 安全玻璃（钢化、夹层玻璃）最大许用面积：如 6mm 钢化玻璃为 3.0m²，6.38mm 夹层玻璃为 3.0m²。
     • 特定场景要求：活动门玻璃需用安全玻璃，无框门玻璃厚度不小于 12mm；浴室玻璃公称厚度不小于 8mm（有框）或 12mm（无框）；栏板玻璃离地面高度≤5m 时用 16.76mm 钢化夹层玻璃。
