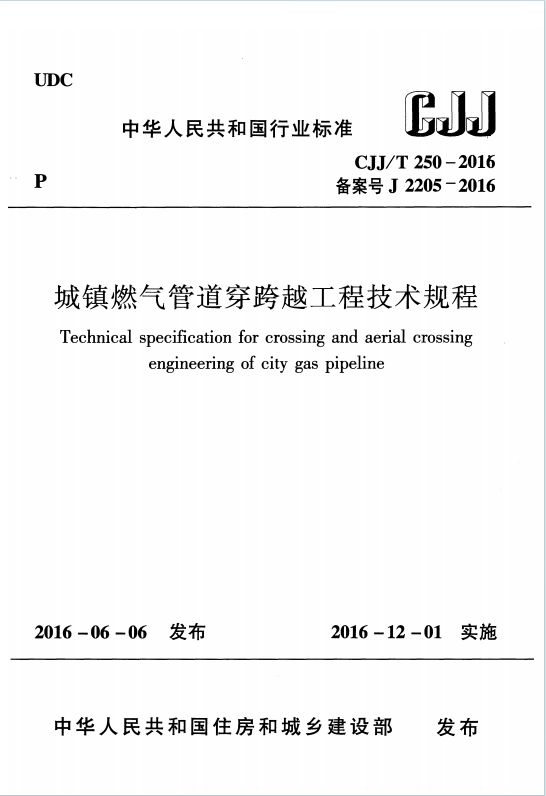

CJJT250-2016《城镇燃气管道穿跨越工程技术规程》百度网盘PDF下载



主要内容

1. 基本规定
   • 穿跨越方式：根据障碍物结构、施工周期、交通条件等确定，位置宜垂直穿跨越铁路、公路、河流等，需取得工程测量和地质资料，设立标志。
   • 材料要求：高压、次高压管道采用钢管，中低压管道可采用钢管或 PE 管，材料需符合相关标准，且通过地区等级划分和强度设计系数选取。
   • 焊缝与防腐：钢制管道焊缝需 100% 超声和射线检测，防腐层考虑耐候性，特殊环境提高防腐等级，设置阴极保护、防雷和防静电接地设施。
2. 穿越工程设计与施工
   • 设计：
     • 开挖法：按工程等级确定设计洪水频率，穿越水域时最小覆土厚度根据冲刷、疏浚等确定，与桥梁基础水平净距按压力等级规定。
     • 水平定向钻法：适用于黏土、砂土等地质，避开卵石层，入土角和出土角根据条件确定，曲率半径符合要求，管材选择考虑管径和长度。
     • 顶管法：勘探孔布置和深度有规定，顶进轨迹避开不良地段，顶进管道材料采用钢筋混凝土管或钢管，接头密封，顶进力计算后设置中继站。
   • 施工：
     • 开挖法：围堰和导流施工需满足要求，水下管沟开挖根据河床土质选择挖泥船，管道敷设和稳管采取保护措施，回填前测量验收。
     • 水平定向钻法：测量放线后合理布设工作区，泥浆循环使用，钻机选用考虑回拖力，导向孔钻进和扩孔按规定执行，管道回拖前检查准备。
     • 顶管法：工作井位置和尺寸满足施工，后坐墙有强度和刚度，顶管设备安装调试后作业，过程中监测中心线和高程。
3. 跨越工程设计与施工
   • 设计：
     • 管桥跨越：结构形式根据跨度选择，计算荷载组合，与铁路、道路等交叉时垂直净距符合规定，防腐和地基基础设计有要求。
     • 随桥跨越：可架设在桥墩等位置，与其他管道间距符合标准，设置检修通道和阀门，支座采用不燃烧材料，采取减振和安全防护措施。
   • 施工：
     • 管桥跨越：钢结构制作和管道安装焊接符合规范，基础施工按要求执行，吊装前检查基础和构件。
     • 随桥跨越：施工经桥梁管理部门同意，支吊架安装不影响桥梁结构，管道安装固定和调整支吊架，施工设置安全护栏和警示标志。
4. 试验与验收
   • 试验：穿跨越管道单独压力试验，清管、吹扫、试压前制定方案，气体吹扫和压力试验标准符合规定。
   • 验收：依据相关规范，条件和程序满足要求，竣工资料收集整理与工程同步，包括工程依据文件和交工技术文件。
