GBT8077-2023《混凝土外加剂匀质性试验方法》百度网盘PDF下载

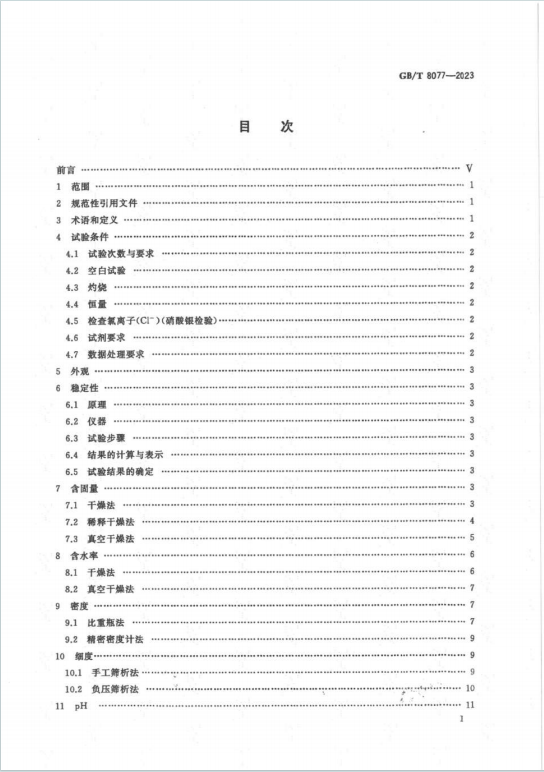

一、基本信息

• 适用范围：适用于高性能减水剂、高效减水剂、普通减水剂、引气减水剂、泵送剂、早强剂、缓凝剂、引气剂、防水剂、防冻剂、速凝剂、膨胀剂等混凝土外加剂匀质性试验。
• 修订要点：增加膨胀剂适用范围，完善试验基本要求，新增外观、稳定性等测试项目，优化含固量、含水率、氯离子含量等试验方法，调整部分试验的仪器、步骤及数据处理要求。

二、主要试验内容及方法

1. 外观与稳定性
   • 外观：肉眼或放大镜观察外加剂颜色、液剂沉淀胀气情况、粉剂均匀结块情况。
   • 稳定性：将液剂试样置于具塞量筒中，在（20±2）℃静置 28d，读取上部清液或底部沉淀物体积，计算沉淀物体积。
2. 含固量与含水率
   • 含固量：包括干燥法、稀释干燥法、真空干燥法，在 100-105℃或真空条件下烘干试样，计算烘干前后质量差得出含固量。
   • 含水率：干燥法和真空干燥法，将粉剂试样烘干，计算水分损失占试样质量的百分比。
3. 密度与细度
   • 密度：比重瓶法通过校正比重瓶容积，测定外加剂溶液质量计算密度；精密密度计法用波美比重计和精密密度计直接测量。
   • 细度：手工筛析法用 0.315mm 或 1.180mm 筛筛析，负压筛析法用 0.080mm 筛，计算筛余物占试样质量的百分比。

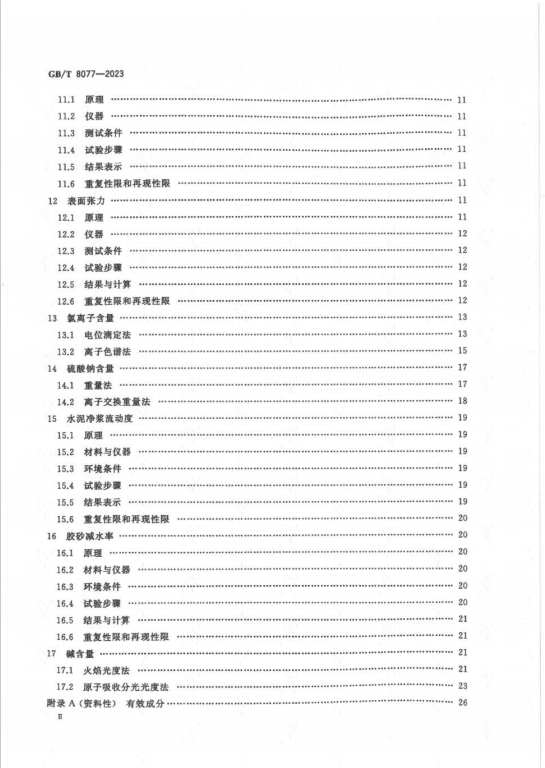

4. pH 与表面张力
   • pH：酸度计测定，液体样品直接测试，固体样品配成 10g/L 溶液测试。
   • 表面张力：自动界面张力仪测定铂环脱离液面的力，计算溶液表面张力。
5. 氯离子与硫酸钠含量
   • 氯离子含量：电位滴定法以银电极或氯电极为指示电极，硝酸银溶液滴定，二次微商法确定终点；离子色谱法分离检测氯离子峰面积或峰高。
   • 硫酸钠含量：重量法用氯化钡沉淀硫酸根，灼烧沉淀后计算硫酸钠含量；离子交换重量法用于絮凝物不易过滤的试样，前处理后同重量法。
6. 水泥净浆流动度与胶砂减水率
   • 水泥净浆流动度：水泥净浆搅拌机搅拌，截锥圆模测试净浆流淌直径，需注明用水量、水泥信息及外加剂掺量。
   • 胶砂减水率：测定基准砂浆和掺外加剂砂浆达到（180±5）mm 流动度的用水量，计算减水率。
7. 碱含量
   • 火焰光度法：易溶试样热水溶解，不溶试样氢氟酸溶样，分离干扰离子后，火焰光度计测定钾、钠含量，计算碱含量。
   • 原子吸收分光光度法：氢氟酸 – 高氯酸分解试样，锶盐消除干扰，原子吸收光谱仪测定钾、钠吸光度，计算碱含量。

三、试验条件与数据处理

• 试验条件：试验次数通常为两次，重复性条件下两次结果绝对差不超过重复性限，否则进行第三次测定；试验用水不低于三级水要求，试剂不低于分析纯。
• 数据处理：密度、氯离子含量保留三位小数，pH 和表面张力保留一位小数，净浆流动度精确到 1mm，其他结果保留两位小数。

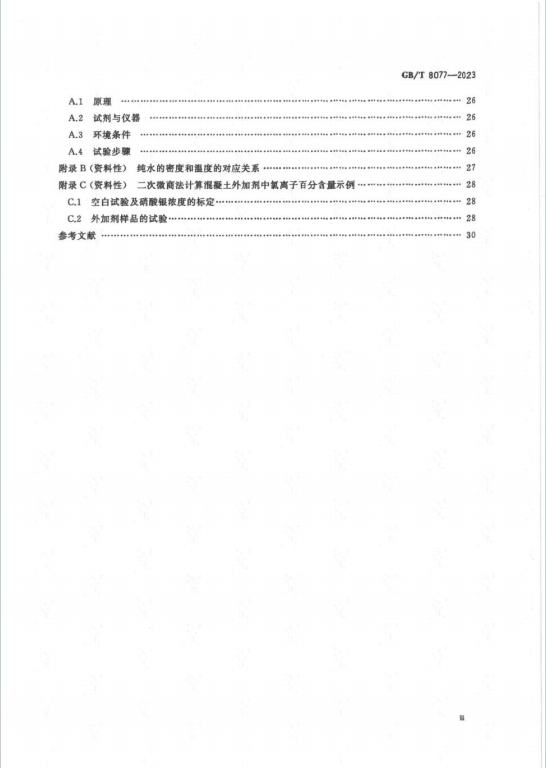

四、附录内容

• 附录 A：有机类外加剂有效成分红外光谱定性分析方法。
• 附录 B：纯水密度与温度对应关系表。
• 附录 C：二次微商法计算氯离子含量示例。

五、关键指标限值

• 重复性与再现性：如氯离子含量≤0.500% 时，重复性限 0.010%，再现性限 0.020%；胶砂减水率重复性限 1.00%，再现性限 1.50% 等。
