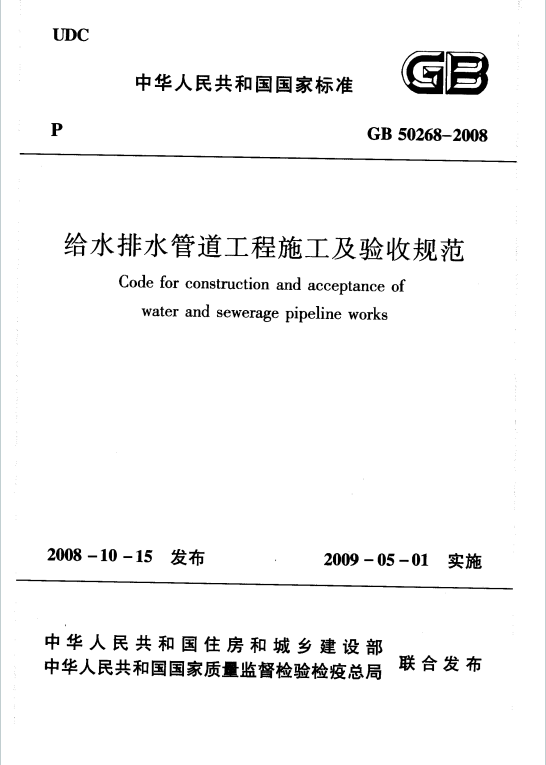

GB50268-2008《给水排水管道工程施工及验收规范》百度网盘PDF下载

一、基本信息

• 适用范围：适用于新建、扩建、改建的城镇公共设施和工业企业室外给排水管道工程，不包括特殊要求的工业企业管道。
• 强制性条文：涉及材料质量、施工基本规定、功能性试验等关键环节，如材料必须符合标准，严禁使用淘汰产品，压力管道水压试验和无压管道严密性试验合格后方可投入运行等。

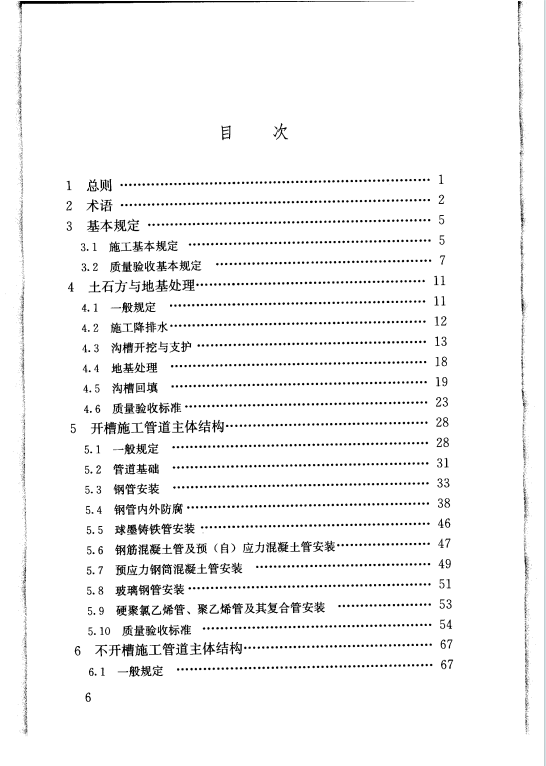

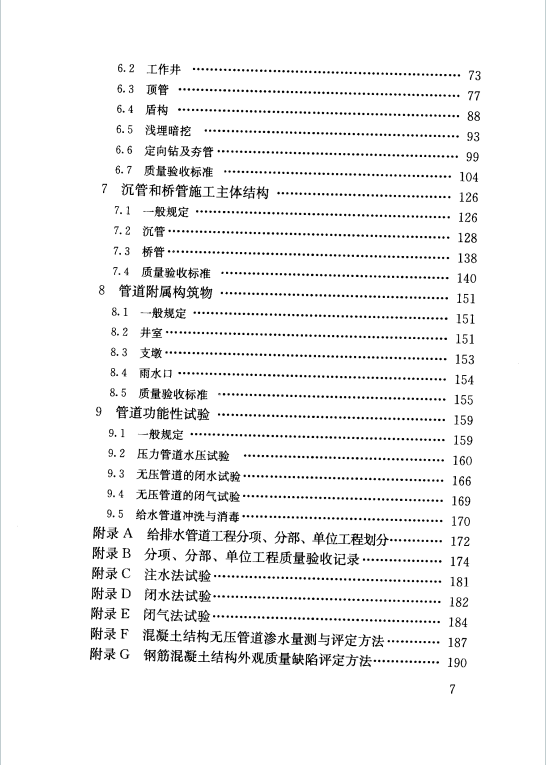

二、主要内容框架

三、关键施工要点

1. 土石方与地基处理
   • 施工降排水：根据工程情况制定方案，确保地下水位降至管底以下 0.5m，降水井布置需考虑地层和水流方向。
   • 沟槽开挖与支护：根据地质条件选择开挖方式，控制边坡坡度，堆土距沟槽边缘不小于 0.8m，高度不超过 1.5m，支撑需牢固。
   • 沟槽回填：压力管道水压试验前回填至管顶 0.5m，无压管道闭水试验合格后回填，柔性管道需控制变形率。
2. 管道主体结构施工
   • 开槽施工：不同管材（钢管、球墨铸铁管、钢筋混凝土管、化学建材管等）安装要求不同，如钢管焊接需符合工艺，球墨铸铁管接口橡胶圈安装到位，化学建材管连接需采用专用工具。
   • 不开槽施工：包括顶管、盾构、浅埋暗挖、定向钻、夯管等方法，工作井需满足施工要求，顶管需控制顶力和轴线，盾构管片制作和拼装需符合标准。
   • 沉管和桥管施工：沉管需处理基槽和管基，桥管安装需注意支架和吊装安全。
3. 附属构筑物：井室、支墩、雨水口等施工需符合设计，井室与管道连接严密，雨水口位置正确，支墩牢固。
4. 功能性试验
   • 压力管道水压试验：分预试验和主试验阶段，试验压力根据管材确定，合格判定依据为允许压力降或渗水量。
   • 无压管道闭水 / 闭气试验：闭水试验需满足渗水量要求，闭气试验适用于混凝土管道，需控制气压降。
   • 给水管道冲洗与消毒：冲洗流速不小于 1.0m/s，消毒后水质需达标。

四、验收标准

• 验收划分：按验收批、分项工程、分部（子分部）工程、单位（子单位）工程逐级验收，主控项目和一般项目需符合要求。
• 合格条件：所含分项验收合格，质量控制资料完整，实体检验和功能性试验符合规定。

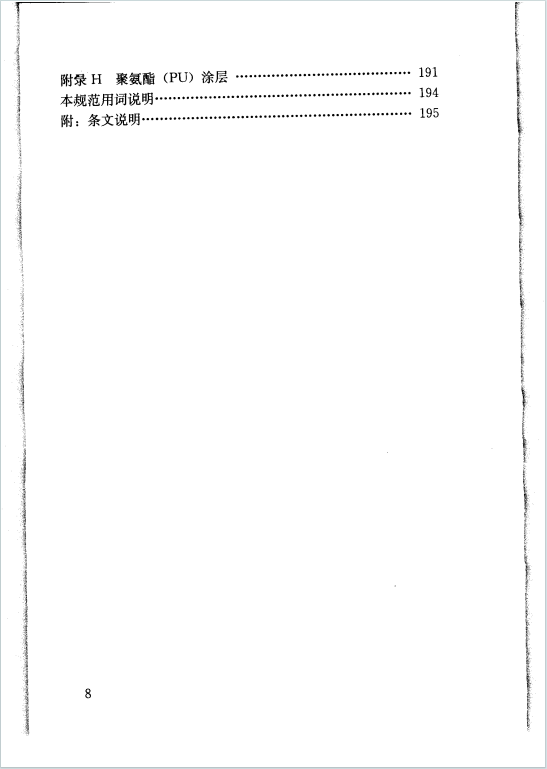

五、附录内容
