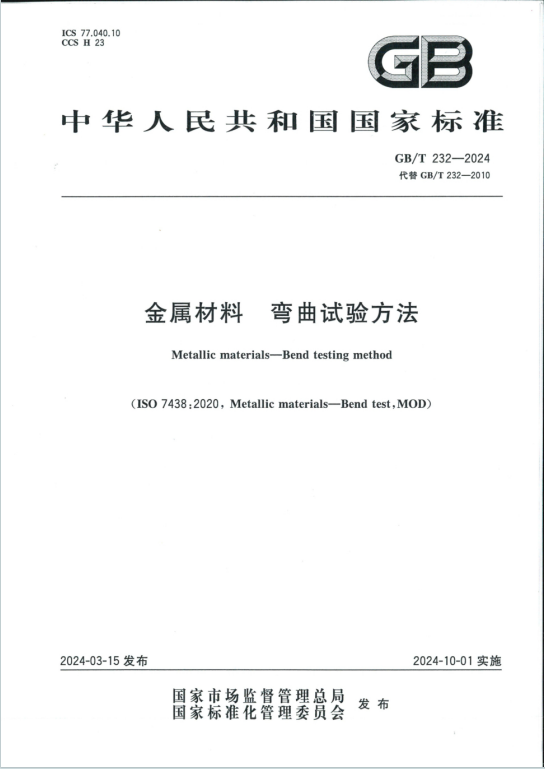

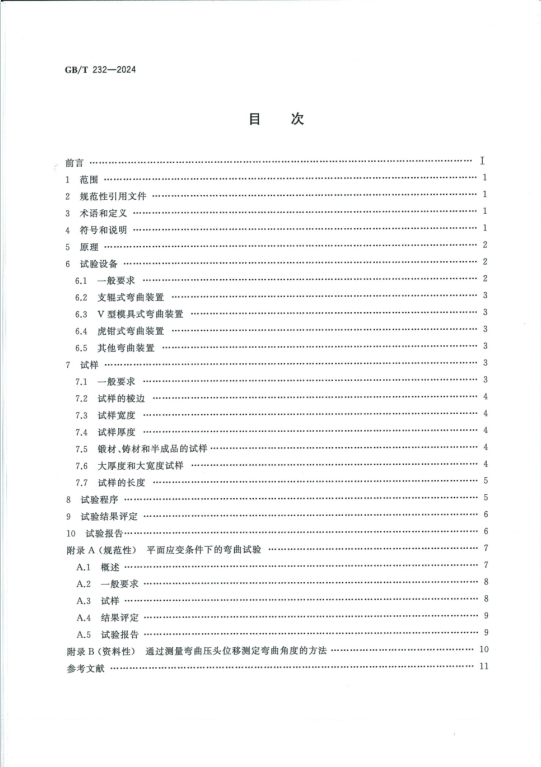

GBT232-2024《金属材料弯曲试验方法》百度网盘PDF下载

一、基本信息

• 适用范围：适用于金属材料相关产品标准规定的试样弯曲试验，不适用于金属管材全截面和金属焊接接头的弯曲试验。
• 修订要点：更改部分图示，增加试样平面应变条件要求，调整锻材、铸材等试样要求，更新符号说明，新增平面应变条件下的弯曲试验附录。

二、试验原理与设备

• 原理：对试样施加弯曲力，使其发生塑性变形至规定角度，用于测定金属材料承受弯曲塑性变形的能力。
• 设备：包括支辊式、V 型模具式、虎钳式弯曲装置，也可使用符合原理的其他装置（如翻板式）。支辊式装置支辊间距按公式计算，V 型模具式 V 形槽角度为 180°- 弯曲角度，虎钳式装置虎钳左端面不能超过弯曲压头中心垂线。

三、试样要求

• 一般要求：试样横截面可为圆形、方形等，表面无影响结果的划痕或损伤，样坯切取符合相关标准，去除影响性能部分（若不影响结果可不去除）。
• 棱边：矩形和多边形试样棱边倒圆，半径根据厚度不同为 1mm、1.5mm 或 3mm，倒圆后无横向毛刺等。
• 宽度：产品宽度≤20mm 时试样宽度为产品宽度；>20mm 时，厚度 <3mm 试样宽度为 (20±5) mm，厚度≥3mm 宽度在 20-50mm 之间，若需平面应变条件，宽度厚度比≥10。
• 厚度：板材等试样厚度为产品厚度，厚度 > 20mm 可机加工减薄至≥25mm 并保留原表面；圆形等横截面直径 > 30mm 需机加工至≥25mm。
• 长度：根据厚度和设备确定。

四、试验程序

• 温度：一般在 10-35℃，严格要求时为 (23±5)℃。
• 弯曲方法：可弯曲至规定角度、两臂相距规定距离平行或直接接触，缓慢施加弯曲力，出现争议时压头位移速率为 (1.0±0.2) mm/s。

五、结果评定与报告

• 评定：按产品标准要求，未规定时弯曲外表面无目视可见裂纹为合格，规定的弯曲角度为最小值，压头直径为最大值。
• 报告：包括标准编号、试样标识、形状尺寸、试验条件、偏离情况、试验结果等。

六、附录内容

• 附录 A（规范性）：平面应变条件下弯曲试验，当宽度厚度比≥10 时试样呈平面应变状态，结果评定时棱边裂纹长度≤2 倍厚度不计入不合格，报告需注明参考该附录。
• 附录 B（资料性）：通过测量弯曲压头位移计算弯曲角度的方法及公式。
