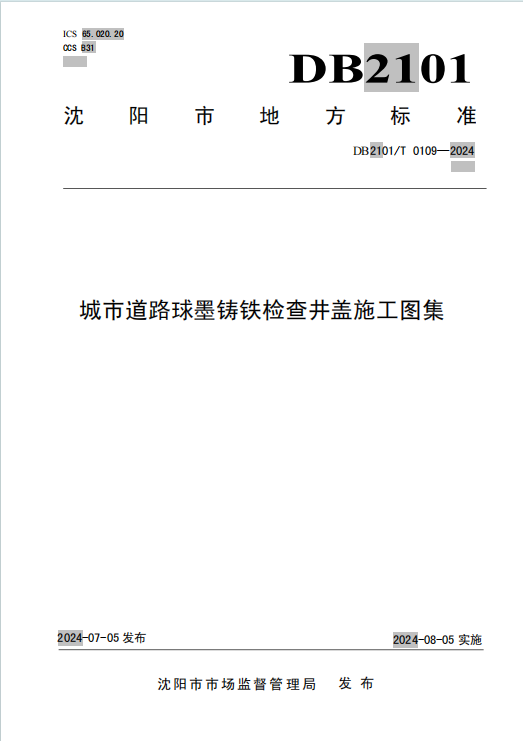

DB2101/T 0109-2024《城市道路球墨铸铁检查井盖施工图集》百度网盘PDF下载

一、基本信息

1. 标准编号：DB2101/T 0109-2024
2. 发布与实施日期：2024 年 7 月 5 日发布，2024 年 8 月 5 日实施。
3. 发布机构：沈阳市市场监督管理局。

二、核心内容

1. 术语定义

• 自调式防沉降井盖：井座采用承插式构造，减少与路面高差。
• 传统检查井盖：井座承载面在下部的常见类型。
• 防坠装置：安装于井内防止行人坠落的构件（如防坠网、防坠板）。

2. 技术要求

• 选型分类
  • 按场所：分为绿地 / 设施带（B125 级）、非机动车道 / 人行道（C250 级）、机动车道（D400 级）。
  • 按类型：包括自调式防沉降井盖、传统井盖、雨水箅等，配套不同安装做法（如沥青路面、铺装路面等）。
• 材料要求
  • 球墨铸铁：采用 QT500-7 或 QT600-3，球化等级不低于三级，球化率≥80%。
  • 混凝土：机动车道卸荷板为 C50，非机动车道为 C30，早强灌浆材料 2h 抗压强度≥30MPa。
  • 防坠装置：承重≥200kg，防坠网符合 GB 5725 标准。
• 性能指标：井盖需具备防盗、防坠落、防滑、防噪声等功能，标识清晰，预留智慧化升级空间。

3. 施工与验收

• 施工要点
  • 反做法施工：根据路面厚度确定基准面，水稳层或下面层施工后反挖施工卸荷板。
  • 基坑要求：开挖范围按构造确定，回填需符合路基压实标准。
  • 混凝土构件：现浇或预制，需控制高程偏差，预制构件强度≥C30。
• 验收标准：参照 GB 50268、CJJ 1 等规范，检查外观、尺寸、承载能力等项目。

4. 附录内容

• 施工图集：包含井盖、雨水箅结构大样图，安装做法（如绿地、铺装、沥青路面），卸荷板及混凝土构件配筋图等。
• 关键参数：如井盖尺寸、荷载等级对应参数、防坠板规格等。

三、适用场景

• 新建工程：道路检查井的新建施工。
• 养护与抢修：日常维护、应急抢修及改扩建工程。
• 不同路面：适用于绿地、非机动车道、机动车道等不同道路环境。

四、关键引用标准

• GB/T 23858（检查井盖）、CJJ 1（城镇道路施工验收）、GB 50268（给排水管道施工验收）等。
