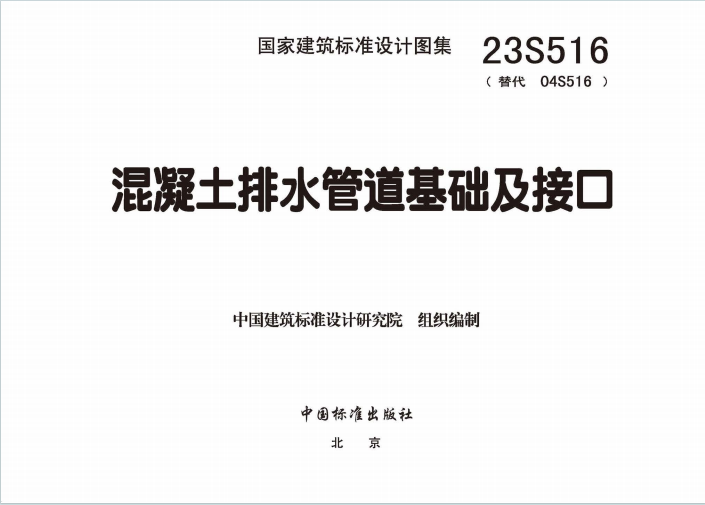

23S516《混凝土排水管道基础及接口》百度网盘PDF下载

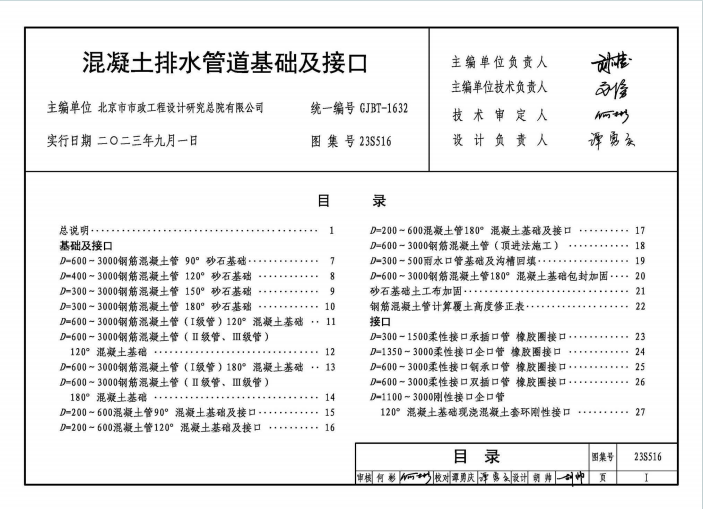

一、基本信息

1. 编制与替代：由中国建筑标准设计研究院组织编制，2023 年 9 月 1 日实施，替代 04S516。
2. 适用范围：
   • 施工方法：开槽法（砂石 / 混凝土基础）、顶进法（土弧基础）。
   • 管径范围：开槽施工 D=300~3000mm，顶进施工 D=600~3000mm。
   • 不适用场景：湿陷性黄土、膨胀土等特殊地质，需穿越河床、堤坝等特殊地段时需符合相关行业标准。

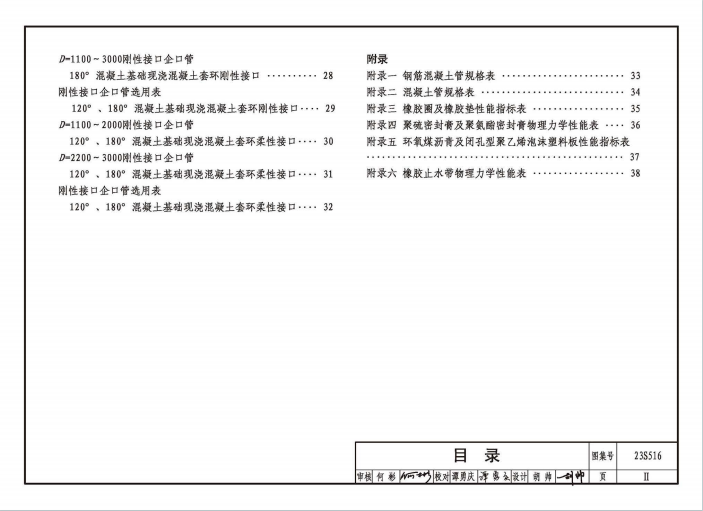

二、核心内容

1. 基础类型与设计

• 砂石基础：90°、120°、150°、180°，适用于 D=300~3000mm 钢筋混凝土管，材料可选中砂、粗砂等，最大粒径≤25mm。
• 混凝土基础：
  • 120°/180°：适用于 D=600~3000mm 钢筋混凝土管（Ⅰ/Ⅱ/Ⅲ 级），强度等级 C20（D≤2400mm）或 C30（D>2400mm）。
  • 90°/120°/180°：适用于 D=200~600mm 混凝土管，刚性接口承插口管。
• 土弧基础：顶进法施工，135° 范围不得超挖，适用于 D=600~3000mm 钢筋混凝土管。

2. 接口形式与要求

• 柔性接口：
  • 橡胶圈接口：适用于承插口管、企口管、钢承口管、双插口管，橡胶圈性能需符合附录三，需与管材配套。
  • 适用场景：7 度、8 度抗震设防的 Ⅲ、Ⅳ 类场地，优先选用。
• 刚性接口：
  • 现浇混凝土套环接口：适用于企口管，仅用于临时或抢修工程，不得用于永久新建工程，需设置变形缝。
  • 材料：套环混凝土 C30，钢筋 HPB300，需凿毛管外壁。

3. 特殊处理与施工要求

• 包封加固：道路下方管顶覆土 0.7~1.0m 时，采用 C20 混凝土包封，避免施工机械损坏。
• 土工布加固：碎石地基或地下水流动区段，砂石基础需铺设土工布（有纺≥130g/m²，无纺≥300g/m²）。
• 覆土修正：管内常水位高于管内顶时，需按表修正计算覆土高度，最大修正后覆土≤8.5m（开槽）或 8.0m（顶进）。

4. 材料与性能指标

• 管材：
  • 钢筋混凝土管：壁厚 D=300~3000mm，强度等级 Ⅰ/Ⅱ/Ⅲ 级，开槽施工混凝土强度≥C35（抗渗 P6），顶进施工≥C45（抗渗 P8）。
  • 混凝土管：D=200~600mm，Ⅰ/Ⅱ 级，外压荷载和内水压力需符合附录二。
• 接口材料：
  • 橡胶圈：拉伸强度≥9MPa，扯断伸长率≥200%，压缩永久变形≤15%（23℃×72h）。
  • 密封膏：聚硫 / 聚氨酯密封膏，粘结性无破坏，弹性恢复率≥70%。
  • 止水带：橡胶止水带，拉伸强度≥15MPa，扯断伸长率≥380%，脆性温度≤-45℃。

三、施工与验收

1. 施工要点：
   • 开槽施工：沟槽宽度及边坡需满足稳定要求，验槽后及时施工，回填土压实度分区域≥0.85~0.95。
