GBT23443-2024《建筑装饰用铝单板》百度网盘PDF下载

GBT23443-2024《建筑装饰用铝单板》百度网盘PDF下载

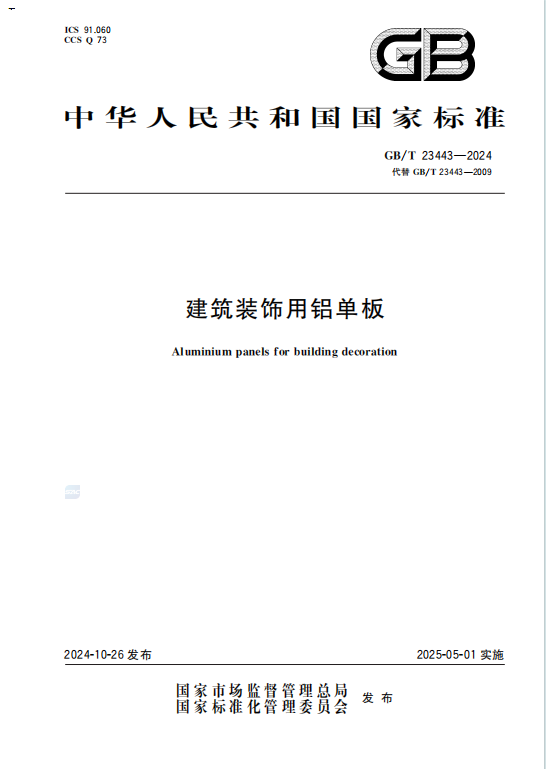

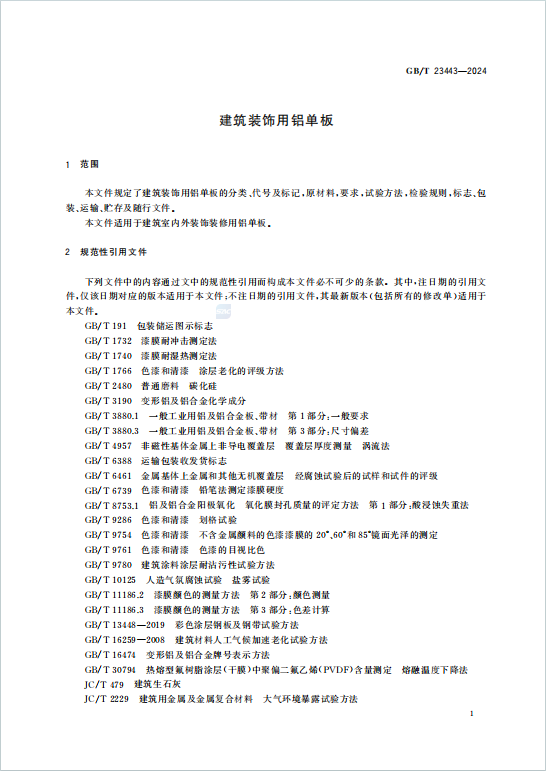

《GB/T 23443-2024 建筑装饰用铝单板》国家标准,替代 2009 版,规定了建筑装饰用铝单板的分类、要求、试验方法等内容,适用于建筑室内外装饰装修用铝单板,以下是具体总结:

一、基本信息

  1. 标准编号与替代情况:GB/T 23443-2024,替代 GB/T 23443-2009。
  2. 发布与实施日期:2024 年 10 月 26 日发布,2025 年 5 月 1 日实施。
  3. 发布机构:国家市场监督管理总局、国家标准化管理委员会。

二、核心内容调整

  1. 范围修改:明确适用于建筑室内外装饰装修用铝单板。

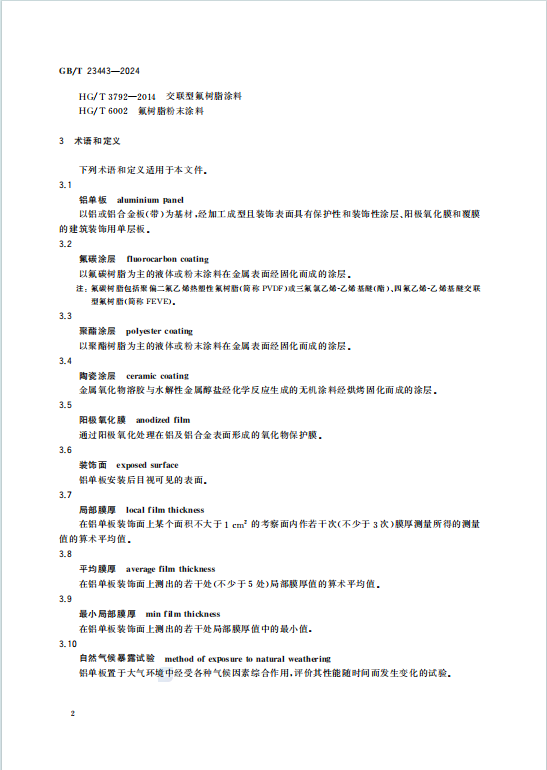

  2. 术语调整:删1除 “丙烯酸涂层”“开放式曝露”,更改 “氟碳涂层” 定义,新增 “自然气候耐候性” 分类。
  3. 技术变化:调234整铝基材化学成分、氟碳涂料要求,新增铝加强筋规定,增加覆膜指标和耐污染性要求🔶8-25🔶。

5、分类与标记678

  1. 分类方式
    • 按装饰面层材质:氟碳(FC)、聚酯(PET)、陶瓷(CC)、阳极氧化膜(AF)。
    • 按加工工艺9101112:辊涂(GT)、液体喷涂(YPT)、粉末喷涂(FPT)、阳极氧化(YH)、覆膜(FM)。
    • 按使用环境13141516:室外(W)、室内(N)。
    • *按耐候性1819*:Ⅰ 级(10 年)、Ⅱ 级(5 年)、Ⅲ 级(1 年)。
  2. 标记示例:如202122室外用氟碳辊涂、3.0mm 厚、3003 铝材的铝单板标记为 “建筑装饰用铝单板 W FCGT3.0 3003 GB/T23443-2024”。

四、原材料要求23

  1. 铝基材
    • 化学成分:符合 GB/T 3190,室外用优选 3×××、5×××、6××× 系列铝合金🔶8-145🔶。
    • 厚度24室外用≥2.0mm,室内用由供需方商定。
  2. 氟碳涂料:P25VDF 树脂占比≥70%,FEVE 树脂占比≥70% 且氟含量≥17%。
  3. 铝加强筋:需2627按设计要求布设,参考方案见附录 C。

五、技术要求

281. 外观质量:表面整洁、无明显缺陷,单色产品色差 ΔE≤2.0。
2. 尺寸偏差:室29外用铝平板边长≤2000mm 时偏差 ±2.0mm,平整度≤2mm/m。
3. 装饰面层厚度30:如氟碳辊涂二涂平均膜厚≥25μm,阳极氧化膜室外用 AA15 级≥15μm。
4. 性能指标
3132 – 耐候性:加速老化 4000h 后色差≤3.0,自然暴露 10 年膜厚损失率≤10%。



  • *耐污染性3536*:室外用≤5%。
  • 附着力33:划格法 0 级(干式、湿式、沸水煮后均达标)。

六、试验与检验34

  1. 关键试验方法:厚度用涡流法(GB/T 4957),耐候性用氙灯老化试验,耐污染性按 GB/T 9780 测试。
  2. 检验规则:出373839厂检验包括外观、尺寸、厚度等项目,型式检验每年一次。

七、附录内容

4041– 附录 A:铝镁硅合金与常用铝合金性能对比。



  • 附录 B:氟碳树脂典型红外谱图。
  • 附录 C:铝加强筋布设参考方案。
  • 附录 D:落砂试验方法(耐磨性测试)。
  • 附录 E:保护膜性能要求及检测方法。
