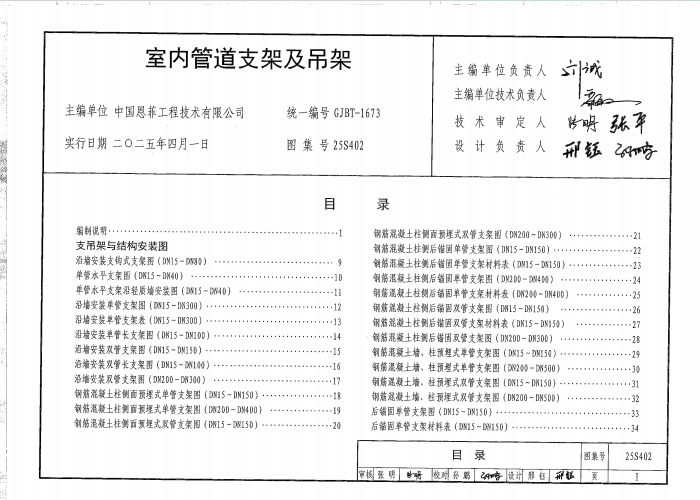

25S402《室内管道支架及吊架》百度网盘PDF下载

编制说明

• 编制依据：依据《工程结构通用规范》《建筑与市政工程抗震通用规范》等多项国家标准和行业规范编制，当依据的标准规范修订或有新规范出版实施时，与本图集不符内容无效，使用时需复核。
• 适用范围：适用于新建、改建和扩建的民用建筑与一般工业建筑室内给排水管道支架及吊架的选用与安装，地沟或地下管廊内同类管道可参考。适用条件为管道系统运行最低环境温度不低于 – 20℃、最高介质温度不高于 150℃，保温层厚度不大于 60mm，工作压力不大于 1.6MPa，抗震设防烈度小于或等于 8 度，管径范围 DN15~DN500，个别支座适用至 DN900，管材包括金属管、非金属管、复合管等。
• 编制技术条件：管重按设计支吊架间距内的管道自重、满管水重、60mm 厚保温层重（若有）计算，且三项均考虑 10% 附加重量，保温材料容重按岩棉 100kg/m³ 计算。支吊架计算间距分 1.5m、3.0m、6.0m 三种，计算管重未计入阀门重量，超过 10kg 按 10kg 进位化整。
• 材料：支吊架钢材材质为 Q235B 及以上，连接件钢材性能不低于被连接构件；普通螺栓用 4.8 级，扩底型锚栓性能等级 8.8 级；构件拼接用全焊透剖口焊，连接用角焊缝，预埋件由结构专业根据受力选用。
• 支吊架选用方法：本图集按钢管重量设计，铸铁管可选用相应钢管管重的支吊架，间距位于 1.5m、3.0m、6.0m 之间时选更大值；薄壁不锈钢管等参照使用，管卡部位衬 3mm 厚橡胶层；吊架由根部、吊杆及管卡组成，组合选用时注意吊杆直径；支架、吊架对结构强度的影响由结构专业验算；砌体上固定的支架需核算砌体强度；施工时提前预埋构件，后锚固锚栓安装符合相关标准。
• 固定支架选用方法：设置条件与波纹补偿器相关，水平力计算考虑工作温差、压力、补偿量等因素，垂直承载力按支架间距上限计算，结构构件需承载核算，固定铜管或不锈钢管时接触部位衬 3mm 厚橡胶层。
• 结构设计方法及参数取值：设计原则不计入上人荷载，计入时由结构专业核算；竖向荷载考虑管道等自重，水平荷载按竖向荷载 0.3 倍，地震作用按等效侧力法计算，室内不考虑风荷载；荷载组合分承载能力极限状态、正常使用极限状态和地震设计状况；吊杆按轴心受拉构件计算，横梁按纯受弯构件验算，锚栓、连接计算符合相关规范，构件有挠度及长细比要求，弯头底部支腿受力需校核。
• 制作及施工要求：支吊架与结构连接方式多样，确保连接可靠；装配式支吊架进场验收并提供报告，安装前核对型号规格；自行制作的支吊架除锈防腐，装配式支吊架按标准采用防腐工艺；螺母按扭矩锁紧，多管共用支吊架用管夹保持管道位置，安装期间固定管道。

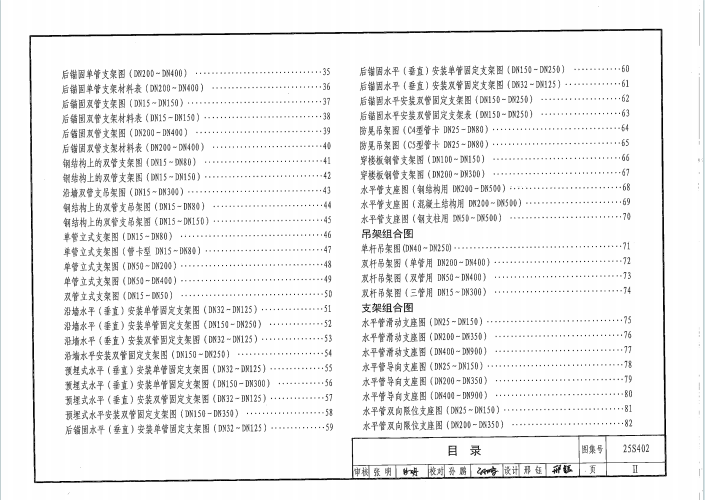

支架及吊架类型与安装

• 沿墙安装支架：有支钩式、单管、双管、长支架等多种形式，适用于不同管径，安装时与 C1、C2 型管卡配套，砌体砖墙留洞或凿孔用 C25 混凝土填实，预埋件由设计确定。
• 钢筋混凝土柱侧面支架：包括预埋式和后锚固式，单管、双管支架适用于不同管径，与管卡配套，预埋件或后锚固锚栓按规范设置。
• 钢筋混凝土墙、柱支架：预埋式和后锚固式单管、双管支架，适用于较大管径，安装要求与柱侧面支架类似。
• 钢结构上的支架：双管支架适用于 DN15~DN150，与管卡配套，安装在钢结构或设备机架上，吊管高度由设计确定。
• 立式支架：单管立式支架有管卡型和一般型，适用于 DN15~DN400 立管固定，与相应管卡配套，砌体砖墙处理方式同前。
• 固定支架：沿墙水平（垂直）安装、预埋式、后锚固式固定支架，适用于不同管径，与管卡配套，考虑管道纵向水平力，结构构件需验算。
• 防晃吊架：用于防止管道喷水时晃动，与 C4、C5 型管卡配套，吊管高度由设计确定，型钢长度按长细比要求选用。
• 穿楼板支架：适用于 DN100~DN500 管道穿楼板安装，支架间距 DN200~DN500 为 6m，支墩做法由设计确定。
• 水平管支座：分钢结构用和混凝土结构用，适用于 DN200~DN500 水平管道，支座间距为 6m，混凝土支墩做法由设计确定。
• 吊架：单杆、双杆吊架适用于不同管径，与管卡配套，吊架根部、吊杆型号由设计选用，吊管高度确定。

其他内容

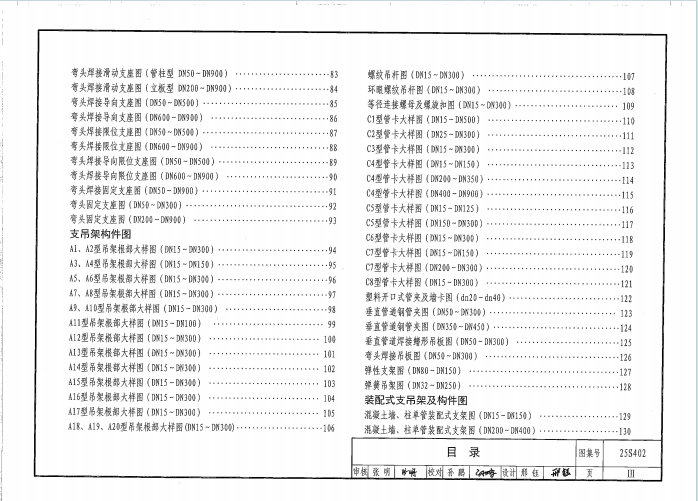

• 管卡大样图：包括 C1~C7 型等多种管卡，适用于不同管径和管道类型，有详细尺寸和材料要求。

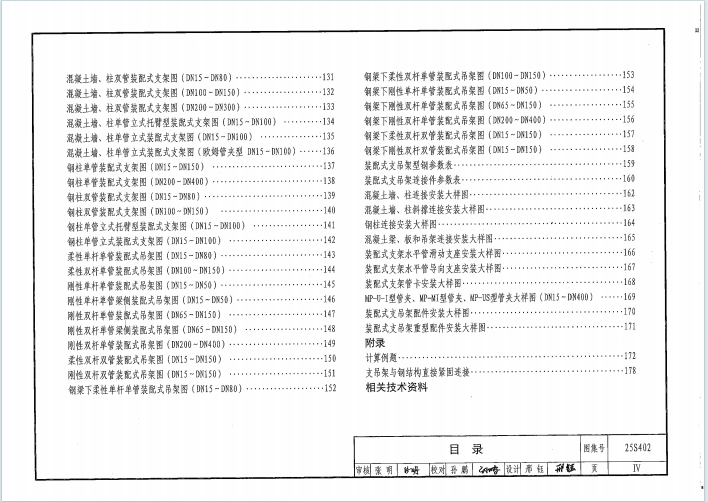

• 装配式支吊架：混凝土墙、柱和钢柱上的单管、双管装配式支架，有多种形式，配套连接件和安装大样图，参数表提供型钢和连接件规格。
• 附录：有计算例题，以及支吊架与钢结构直接紧固连接等相关技术资料。
