GB∕T1346-2024《水泥标准稠度用水量凝结时间与安定性检验方法》百度网盘PDF下载

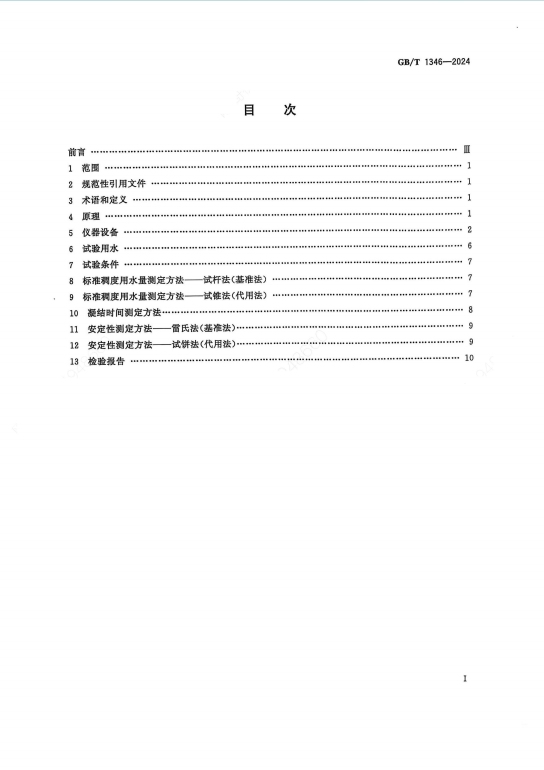

一、标准概述

• 适用范围：规定了通用硅酸盐水泥的标准稠度用水量、凝结时间和安定性的检验方法，适用于相关性能检测。
• 核心内容：涵盖检验原理、仪器设备、试验条件、测定方法及结果判定，确保水泥质量符合工程要求。

二、主要技术变化（与 2011 版对比）

• 新增内容：
  • 增加 “术语和定义” 章节，明确标准稠度用水量、凝结时间、安定性等概念。
  • 纳入 “凝结时间自动测定仪” 技术要求，允许与维卡仪测定结果存在偏差（初凝 ±20min，终凝 ±30min）。
  • 补充湿气养护期间试件异常的处理要求（如雷氏夹试件异常或试饼开裂，终止试验并判定不合格）。
• 修订内容：
  • 调整净浆装模、操作时间及试饼法安定性判定流程，强调沸煮前试饼裂纹直接判定不合格。
  • 细化雷氏法安定性的合格性判定，要求两个试件结果平均值≤5.0mm 且差值 < 3.0mm。

三、检验方法要点

1. 标准稠度用水量测定

• 基准法（试杆法）：
  • 用维卡仪试杆测试，当试杆沉入净浆距底板 6mm±1mm 时，拌和水量即为标准稠度用水量。
• 代用法（试锥法）：
  • 调整水量法：试锥下沉 30mm±1mm 时的水量为标准稠度用水量。
  • 不变水量法：通过公式$P=33.4-0.185S$计算（$S$为试锥下沉深度）。

2. 凝结时间测定

• 初凝时间：自加水起至试针沉入净浆距底板 4mm±1mm 的时间。
• 终凝时间：试模翻转 180° 后，终凝针沉入净浆 0.5mm 且环形附件无痕迹的时间。
• 设备：维卡仪或凝结时间自动测定仪，测试过程需在湿气养护箱（温度 20℃±1℃，湿度≥90%）中进行。

3. 安定性测定

• 雷氏法（基准法）：
  • 测定雷氏夹沸煮前后指针间距差（C-A），平均值≤5.0mm 且差值 < 3.0mm 为合格。
• 试饼法（代用法）：
  • 沸煮后试饼无裂纹、用钢直尺检查无弯曲为合格，否则不合格。

四、仪器设备与试验条件

• 关键仪器：
  • 维卡仪（试杆、试针、试模）、水泥净浆搅拌机、雷氏夹、沸煮箱、雷氏夹膨胀测定仪。
• 试验条件：
  • 试验室温度 20℃±2℃，湿度≥50%；湿气养护箱温度 20℃±1℃，湿度≥90%。
  • 试验用水应为洁净饮用水或 GB/T 6682 规定的三级水。

五、结果报告与判定

• 报告内容：需包含标准稠度用水量、初凝 / 终凝时间、安定性（试饼裂纹 / 弯曲或雷氏夹膨胀值）等数据。
• 判定原则：
  • 凝结时间和安定性任一指标不合格，即判定水泥性能不符合要求。
  • 试饼法和雷氏法结果矛盾时，以雷氏法为准。

六、实施意义

• 统一水泥物理性能检验方法，提升检测准确性和规范性。
• 适应技术发展，纳入自动测定设备要求，提高试验效率。
• 强化过程控制，通过新增异常处理条款，确保不合格品早发现、早处理。
