【BIM案例】国际人才公寓设计施工一体化BIM综合应用（全套BIM模型+汇报PPT）

项目简介

国际人才公寓作为重点 BIM 示范项目，总建筑面积约 15.3 万㎡，为地下 3 层、地上双塔 53 层的超高层装配式钢结构公寓，装配率超 70%。项目以 “全员、全专业、全过程” 三全原则推进 BIM 落地，打通设计与施工壁垒，打造前海数字化建造标杆。

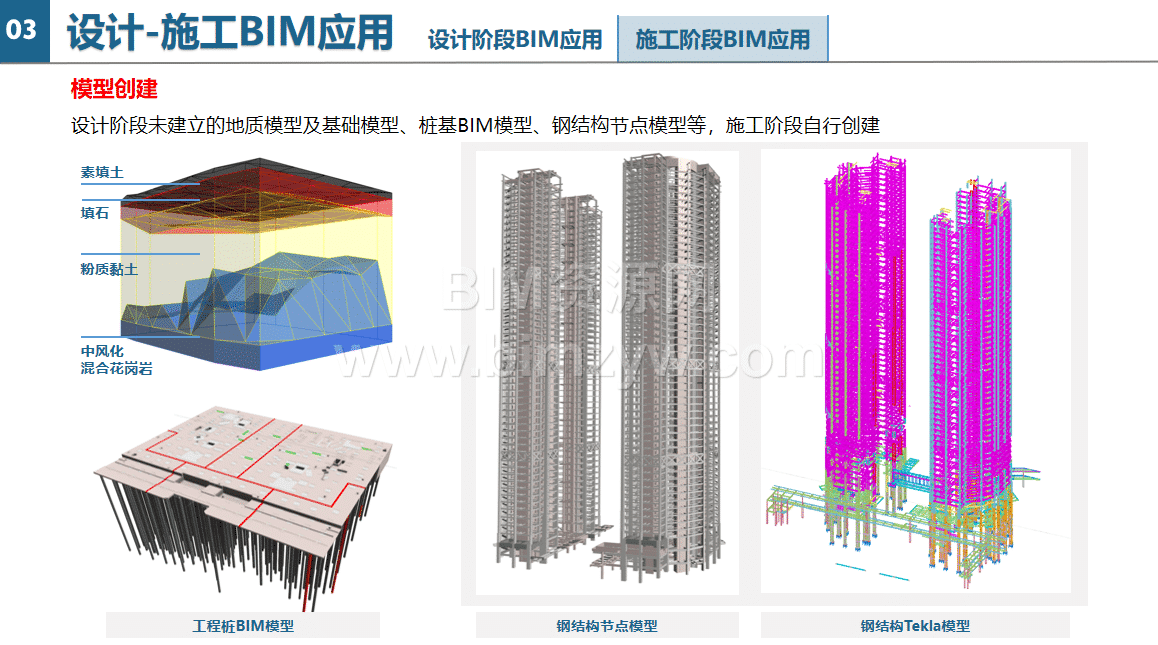

项目直面场地狭小、多参建方协同难、超高层施工复杂等挑战，构建业主 — 设计 — 总包 — 分包四级 BIM 组织架构，统一建模标准、坐标原点与软件平台，形成完整的 BIM 实施体系，覆盖模型创建、协同设计、深化施工、数字化管理全流程。

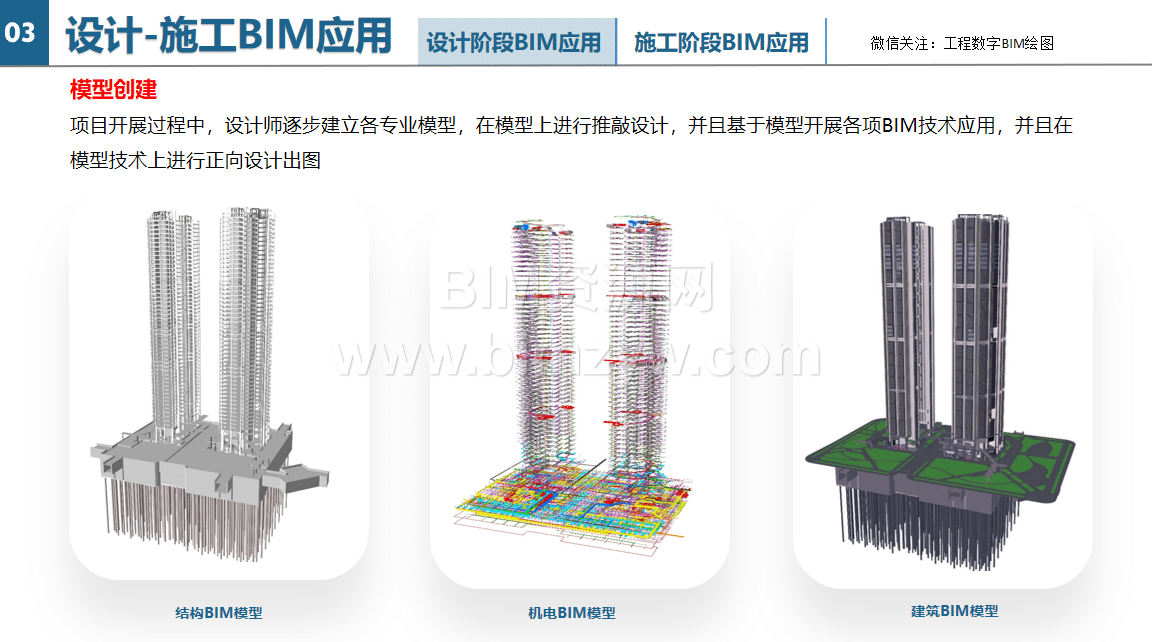

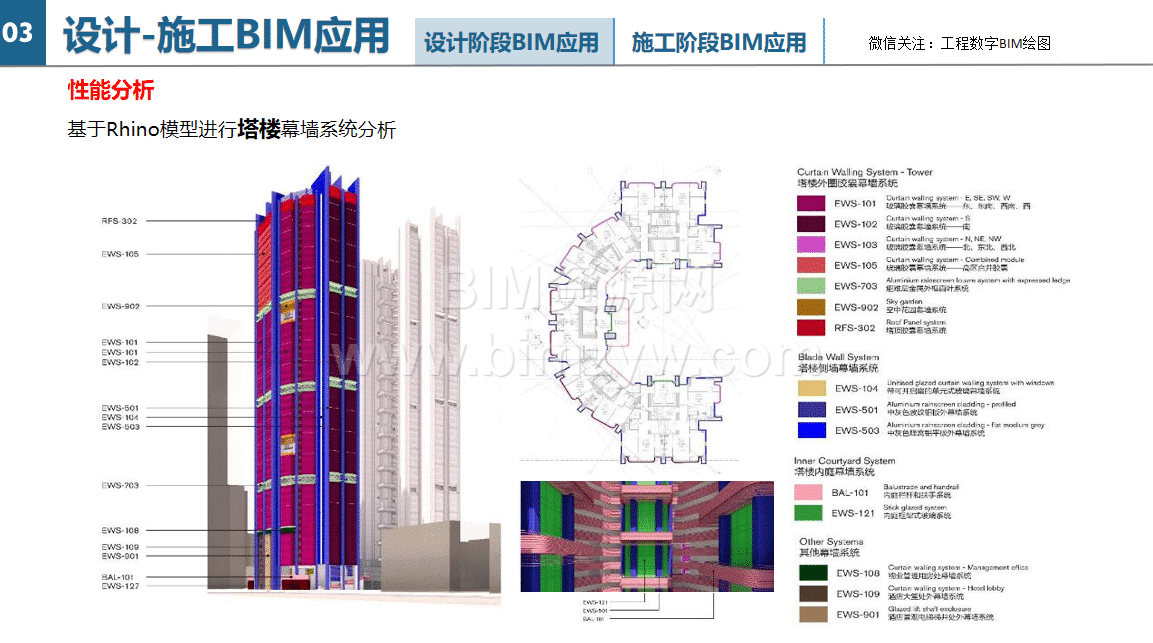

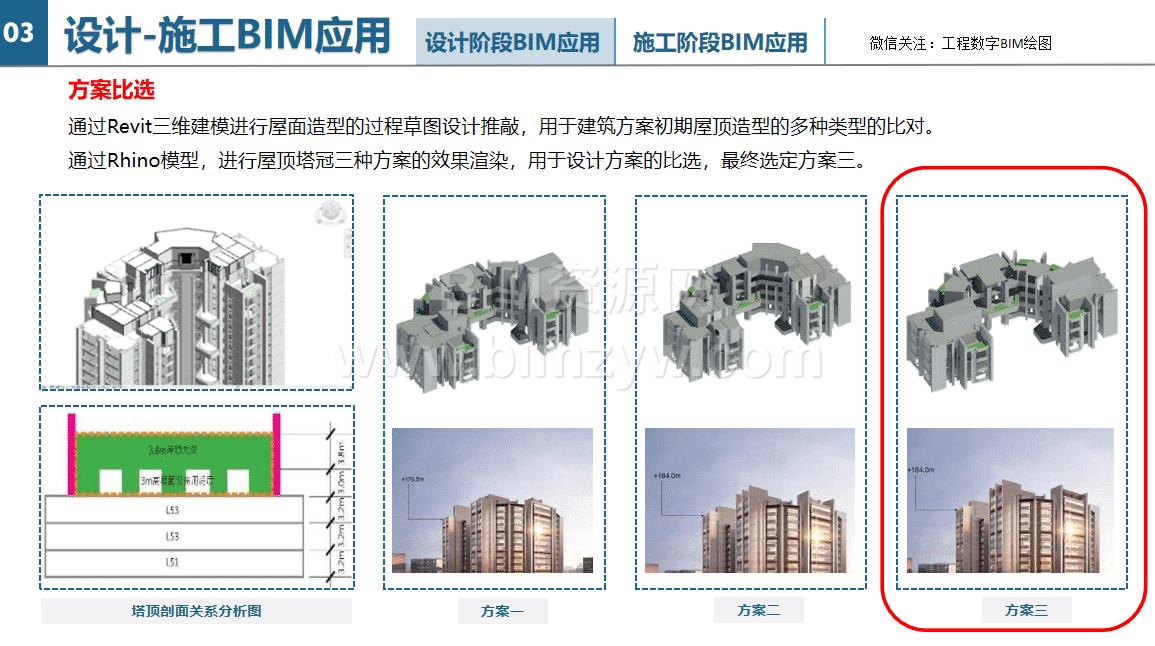

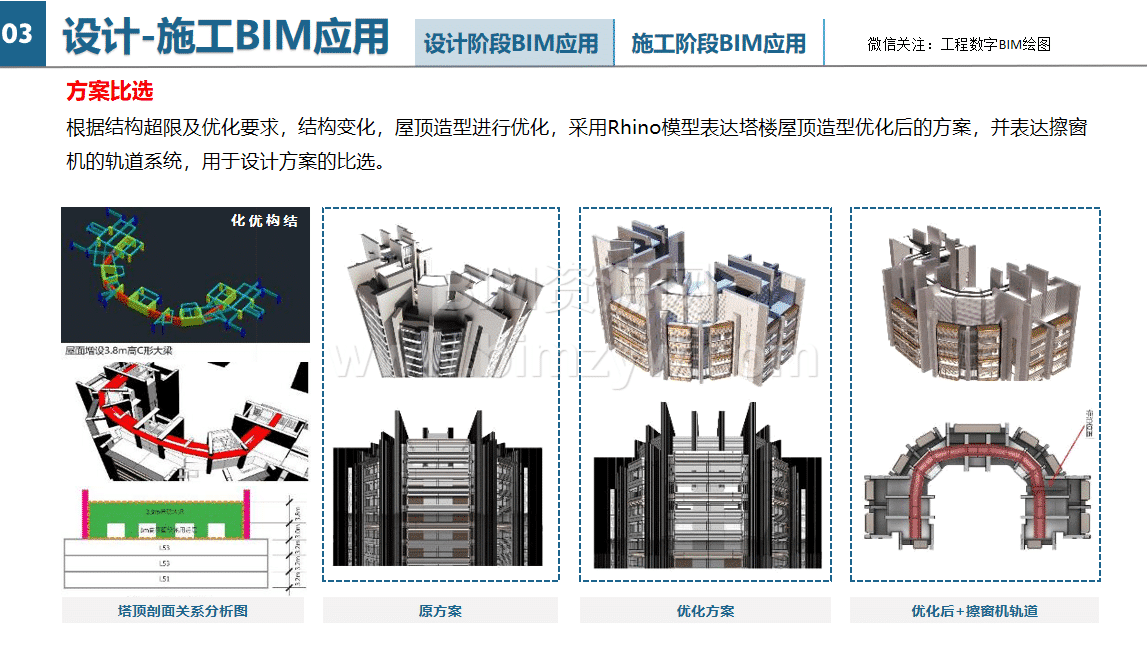

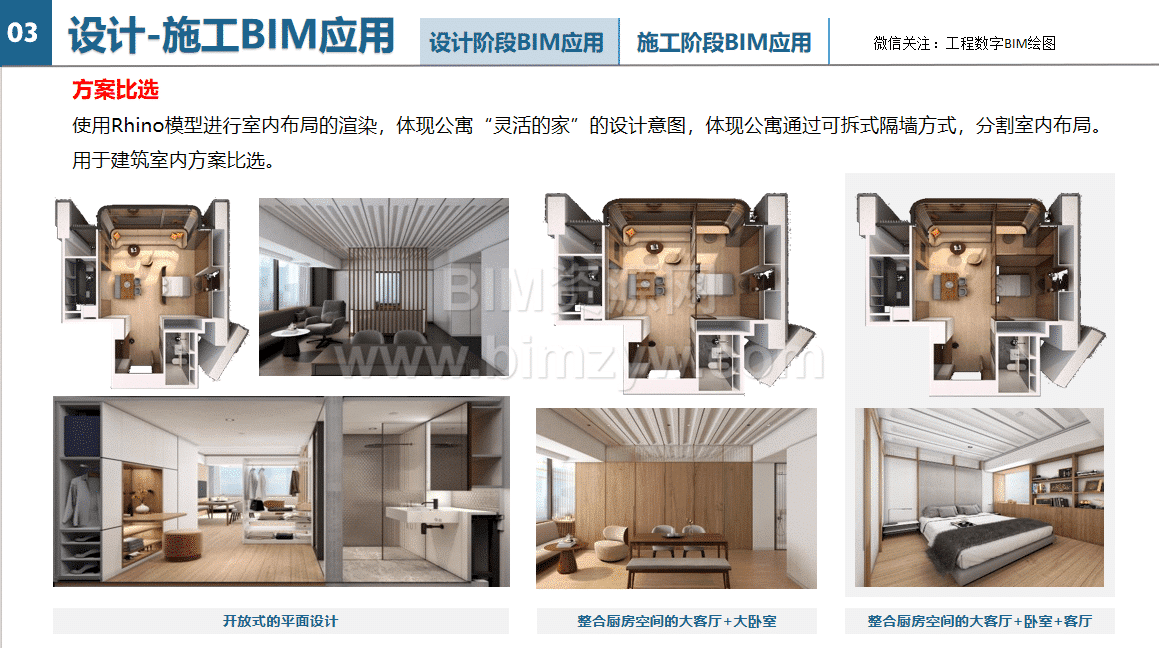

在设计阶段，项目采用 BIM 正向设计，完成全专业建模、管线综合与净高优化，将避难层层高抬高 0.9m 保障使用空间；通过方案比选把屋面造价从 600 万元降至 200 万元；结合 3D 打印、风洞试验验证幕墙与结构安全性，提升设计质量与经济性。

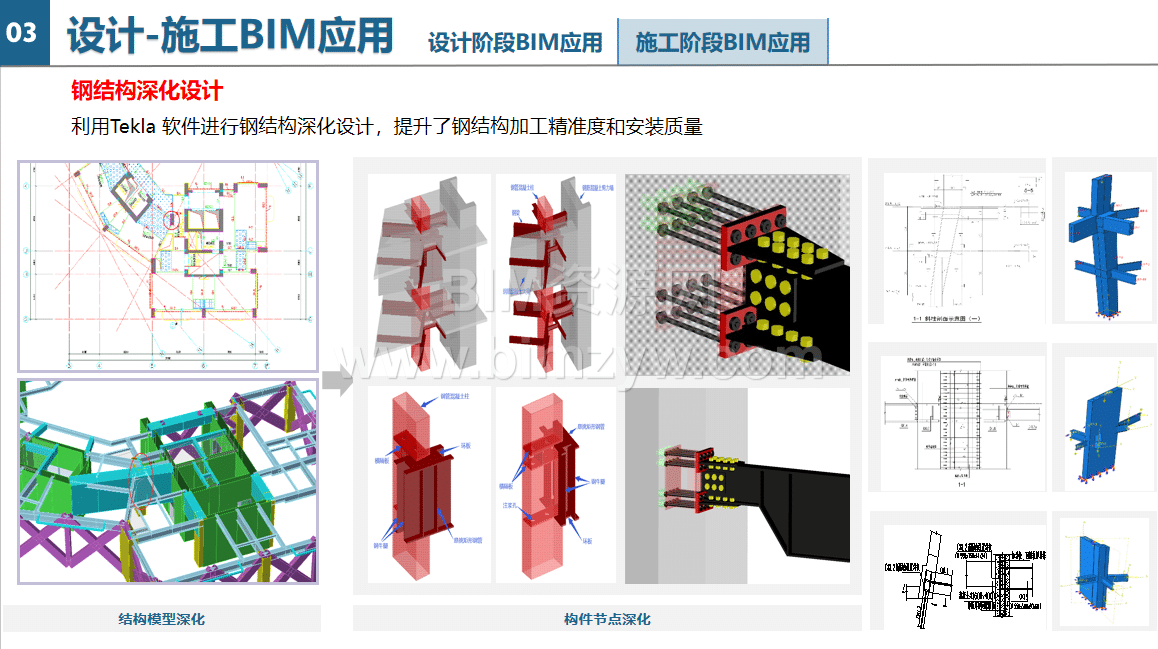

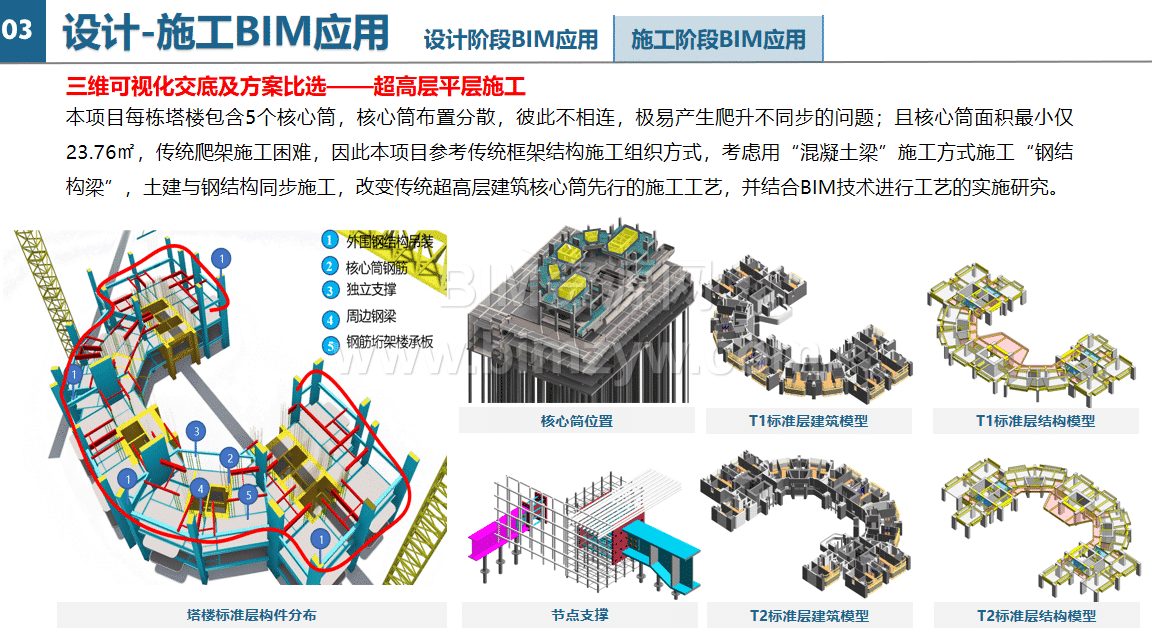

进入施工阶段，BIM 应用覆盖 21 大项：碰撞检查累计解决图纸问题 1000 余处；三维模拟优化土方开挖、基坑拆撑、高支模等方案；钢结构 Tekla 深化提升加工与安装精度；Dynamo 与 Revit 二次开发实现批量建模、数据自动处理；依托漫拓云、C8BIM 平台实现模型共享、现场实模对比与物资精准管控。

项目通过设计施工一体化 BIM 应用，有效减少返工、节约成本、缩短工期，为超高层装配式公寓的数字化建造提供可复制的全流程解决方案，助力前海建设国际领先的数字城市示范区。

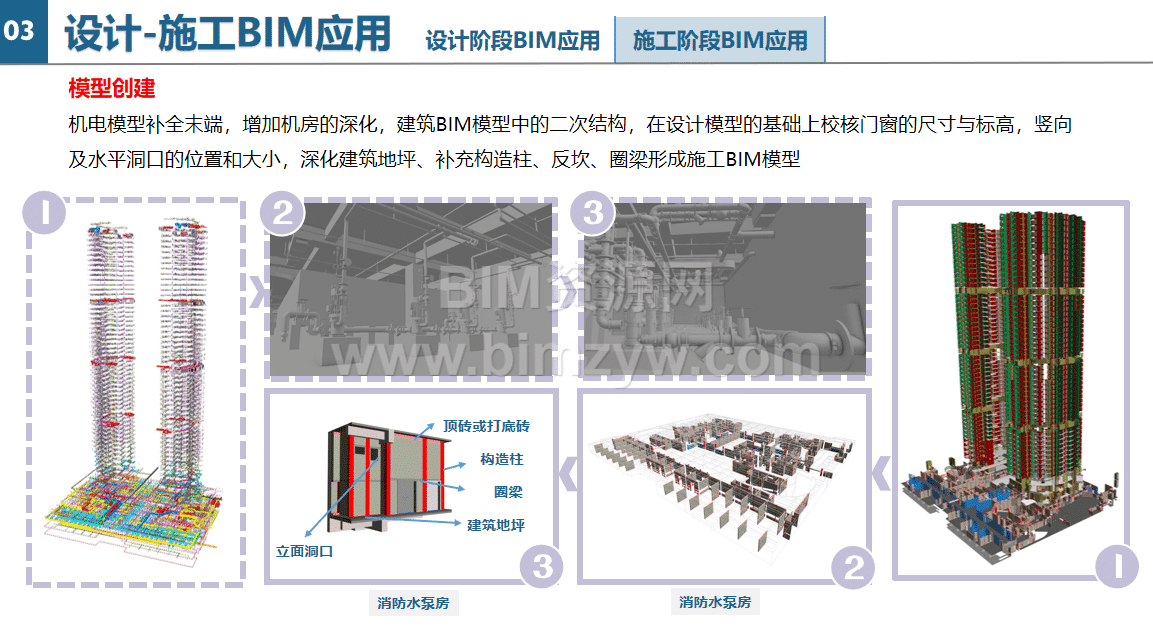

资源截图
